ZTR 2.5 OR

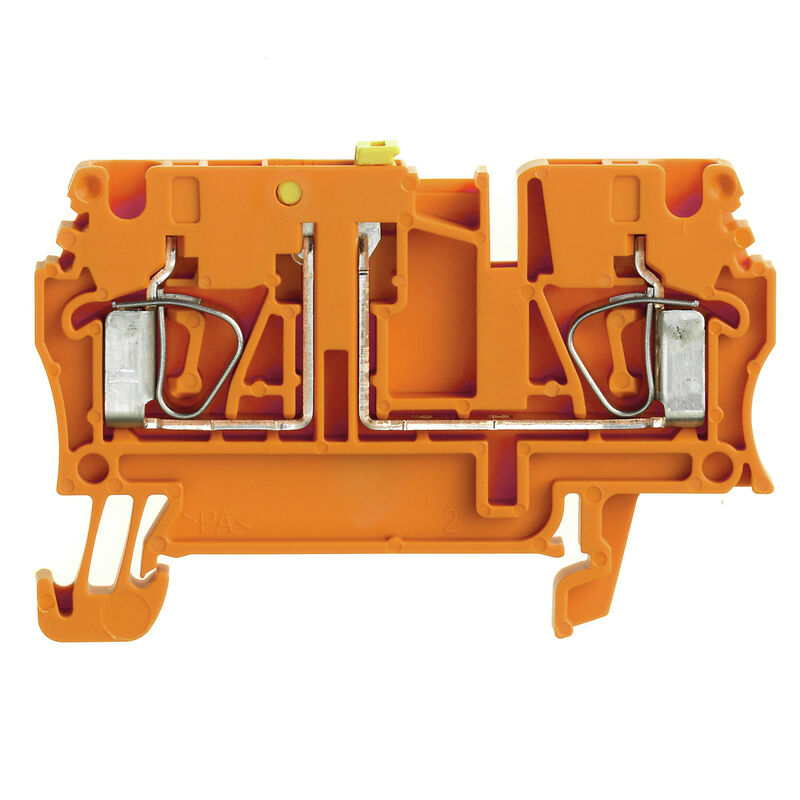

Product image
ZTR 2.5 OR

ZTR 2.5 OR

Bloc de jonction de test sectionnable, Raccordement à ressort, 2.5 mm², 500 V, 20 A, pivotant, Orange

항목 번호 8731680000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 44 관련 제품 162
Homologaciones Informations générales de commande Dimensions and weights Températures Conformité environnementale du produit Caractéristiques des matériaux Rendszer specifikációk 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) 일반 Névleges adatok Klassificeringar

Homologaciones

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
ROHS
Conform

Informations générales de commande

Version
Bloc de jonction de test sectionnable, Raccordement à ressort, 2.5 mm², 500 V, 20 A, pivotant, Orange
Order No.
8731680000
Type
ZTR 2.5 OR
GTIN(EAN)
4032248404865
수량
50 items

Dimensions and weights

Depth
38,5 mm
Profondità (pollici)
1,516 inch
Profondità inclusa guida DIN
41 mm
Height
59,5 mm
Bygghöjd (tum)
2,343 inch
Width
5,1 mm
Width (inches)
0,201 inch
순중량
8,64 g

Températures

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
120 °C

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Caractéristiques des matériaux

기본 재질
Wemid
컬러 코드
주황색
UL 94 가연성 등급
V-0

Rendszer specifikációk

버전
Húzókengyeles csatlakozás
Távtartó
dugaszolható keresztösszekötőhöz
Egyik oldalon szabad vég
엔드 커버 플레이트 필요
Tak
전위 수
1
Number of levels
1
Number of clamping points per level
2
계층당 전위 수
1
레벨 내부 교차 결선
아니요
PE 결선
아니요
장착 레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

개방측
pravá
설치 권고
Direktmontage
유사 단자대 수
2
장착 유형
Snap-on
폭발 테스트 버전
No

클램프용 전선(추가 결선)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
2,5 mm²
Connection type, additional connection
텐션 클램프 결선

클램프용 컨덕터(정격 결선)

4 mm²
Blade size
0.6 x 3.5 mm
Clamping range, min.
0,05 mm²
Connection direction
상단
Gauge to IEC 60947-1
A3
Number of connections
2
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,05 mm²
Stripping length
10 mm
Type of connection
텐션 클램프 결선
Type of connection 2
텐션 클램프 결선
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,05 mm²
결선 단면적, 가는 꼬임, 최소
0,05 mm²
결선 단면적, 꼬임, 최대
4 mm²
결선 단면적, 꼬임, 최소
0,05 mm²
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0,05 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0,05 mm²

일반

Installation advice
직접 장착
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30

Névleges adatok

정격 단면적
2,5 mm²
정격 전압
500 V
정격 DC 전압
500 V
정격 전류
20 A
최대 와이어에서 전류
20 A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
정격 임펄스 내전압
6 kV
IEC 60947-7-x 규격 전력 손실
0,77 W
오염 심각도
3

Klassificeringar

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
