SAISWP-M-4D-4/8-P12
SAISWP-M-4D-4/8-P12
Габаритный чертеж
SAISWP-M-4D-4/8-P12
Схема контактов
Pin
SAISWP-M-4D-4/8-P12
SAISWP-M-4D-4/8-P12
SAISWP-M-4D-4/8-P12

SAISWP-M-4D-4/8-P12

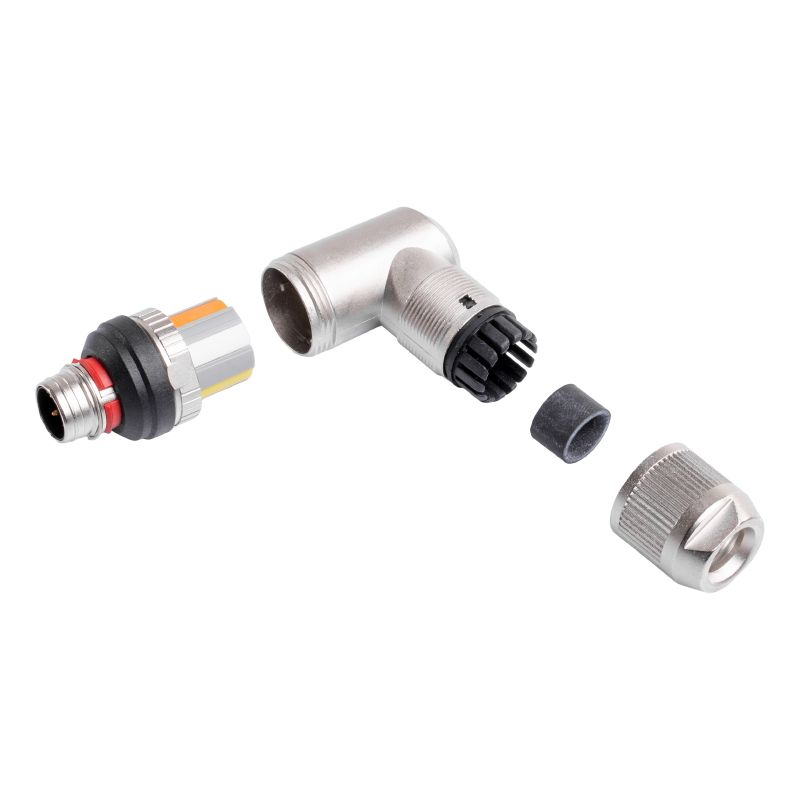

현장 부착형 커넥터, M12 Push-Pull

№ продукта 3099410000
Загрузить спецификации Загрузка продуктов
Связанные продукты 8
Сертификаты 일반 주문 데이터 Размеры и массы Environmental Product Compliance Технические данные, настраиваемые вставные разъемы Caractéristiques générales Электрические свойства Общие стандарты Стандарты Classifications

Сертификаты

ROHS
Соответствовать

일반 주문 데이터

Версия
현장 부착형 커넥터, M12 Push-Pull
Заказ №
3099410000
Тип
SAISWP-M-4D-4/8-P12
GTIN (EAN)
4099987134064
Кол.
1 Штука

Размеры и массы

Ширина
49 mm
Ширина (в дюймах)
1,929 inch
Диаметр
19,9 mm
Масса нетто
50 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Технические данные, настраиваемые вставные разъемы

Kodering
D-кодировка
Number of poles
4
Powierzchnia styku
Ni/Au
Вид защиты
IP67
IP 65
Вид соединения
PUSH IN
Диаметр кабеля, макс.
8 mm
Диаметр кабеля, мин.
4 mm
Диапазон температур корпуса
-40 … +85 ° C
Категория
Cat.5 (ISO/IEC 11801)
Материал контакта
CuSn
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
  • Номинальное напряжение:
    48 V
  • Тип напряжения:
    Переменный ток
  • Номинальное напряжение:
    60 V
  • Тип напряжения:
    DC
Номинальный ток
4 A
Основной материал корпуса
PA 66
Никелированный цинк (литье под давлением)
Поперечное сечение соединительного провода, макс.
0,75 mm²
Поперечное сечение соединительного провода, мин.
0,14 mm²
Сечение соединяемого провода, макс.
0,75 mm²
Сечение соединяемого провода, мин.
0,14 mm²
Сопротивление изоляции
≥ 100 MΩ
Степень загрязнения
3
Тип контакта
Macho
Циклы коммутации
≥ 100
Экранированное соединение
Oui

Caractéristiques générales

Numero di poli
4
Соединение 1
M12
Соединение 2
PUSH IN
Класс пожаростойкости UL 94
V-0
Основной материал корпуса
PA 66
Никелированный цинк (литье под давлением)
Категория
Cat.5 (ISO/IEC 11801)
Соединительная резьба
M12 Push-Pull
Материал контакта
CuSn
Поверхность контакта
Ni/Au
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
0,75 mm²
Материалы держателя контактов
PA
Экранирование
Да
Вид защиты
IP67
IP 65
Циклы коммутации
≥ 100

Электрические свойства

Сопротивление изоляции
≥ 100 MΩ

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-010
IEC 61076-2-101

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-010
IEC 61076-2-101
Противопожарная защита рельсового подвижного состава
DIN EN 45545-2
Стойкость к ударам и вибрации согласно
EN 50155:2001

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
