HDC 04A ASWLU 1M20G CS
HDC 04A ASWLU 1M20G CS
HDC 04A ASWLU 1M20G CS
Výkres
HDC 04A ASWLU 1M20G CS

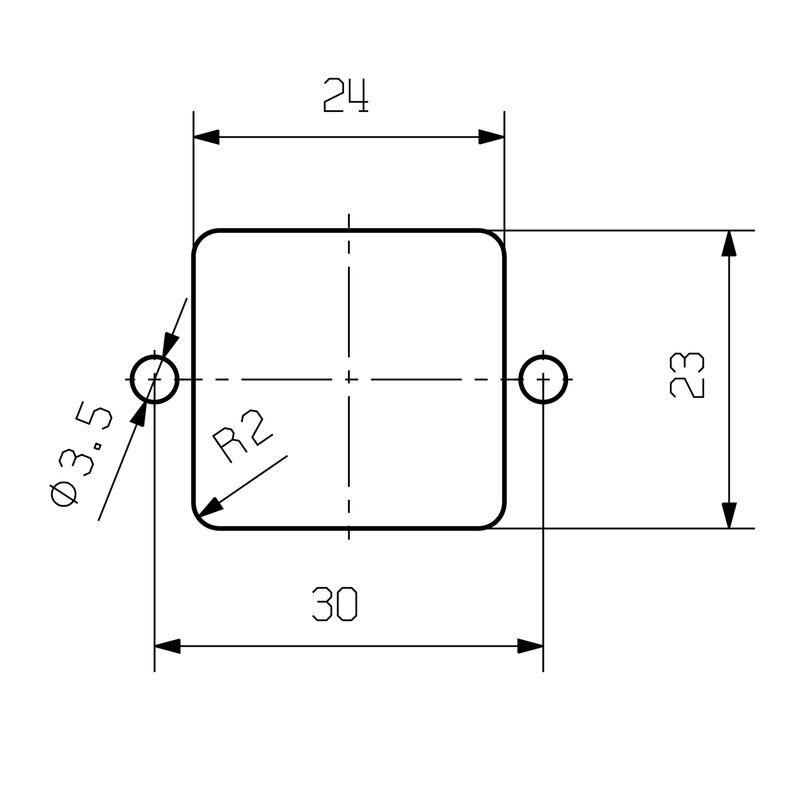

Montážní výřez

HDC 04A ASWLU 1M20G CS

HDC - kapsling, Installationsstorlek: 1, Skyddsklass: IP65 (i ijackat tillstånd), Chassikåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: M 20

ID výrobku 3161290000
Stáhnout datový list Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 2
Godkännanden Allmänna beställningsdata Размеры и массы Teploty Miljööverenstämmelse för produkt Rozměry Obecné údaje Verze Klasifikace

Godkännanden

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Allmänna beställningsdata

Verze
HDC - kapsling, Installationsstorlek: 1, Skyddsklass: IP65 (i ijackat tillstånd), Chassikåpa, Tvärförregling på underdelen, Standard, Storlek på kabelinföringar: M 20
Číslo objednávky
3161290000
Typ
HDC 04A ASWLU 1M20G CS
GTIN (EAN)
4099987786089
Množství
1 ks

Размеры и массы

Hloubka
26 mm
Byggdjup (tum)
1,024 inch
Výška
53 mm
Height (inches)
2,087 inch
Šířka
37 mm
Šířka (v palcích)
1,457 inch
Rozměr při montáži – šířka
30 mm
Čistá hmotnost
34,6 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel utan undantag
REACH SVHC
Ne SVHC nad 0,1 wt%

Rozměry

Celková délka pouzdra
42 mm
Délka rozteče otvorů A2
30 mm
Kabelový vstup
úhlové
Výška pouzdra B
26 mm
Výška základny B1
3 mm
Šířka pouzdra C
25 mm
Šířka základny C1
42 mm

Obecné údaje

Provedení povrchu
Práškové lakování
Stupeň krytí
IP 65 (v zapojeném stavu)

Verze

Barva (RAL)
RAL 7035
BG
1
Design
Standardně
Design pouzdra
Přepážkový kryt
Design zajišťovacího systému
Boční uzamykací svorka na dolní straně
Horní část/dolní část/víčko
dolní část
Instalační velikost
1
Kabelový vstup
úhlové
Kryt
bez krytu
Počet kabelových vstupů ze strany
1
Typ
Bulkhead (průchodka)
Těsnění
NBR
Utahovací moment
0,5 Nm
Velikost kabelových vstupů
M 20
Verze svorky
Querbügel
Vhodné pro systém ModuPlug®
No

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
