OSC 10 DEK

OSC 10 DEK

SAK-serien

Produkt-ID 9154830000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 4
Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Mått Allmänt Märkdata Märkdata enligt UL Klassificeringar Godkännanden

Allmänna beställningsdata

Utförande
SAK-serien
Art.nr.
9154830000
Typ

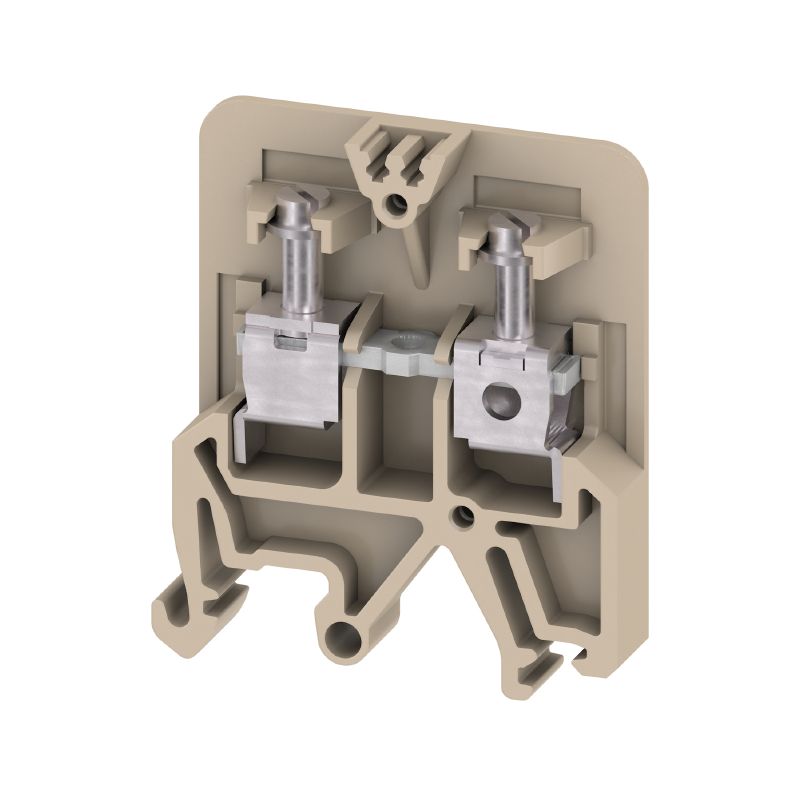

OSC 10 DEK
GTIN (EAN)
4008190898960
Förp.
100  items

Mått och vikter

Djup
48,5  mm
Byggdjup (tum)
1,909  inch
Höjd
48,5  mm
Bygghöjd (tum)
1,909  inch
Bredd
8  mm
Byggbredd (tum)
0,315  inch
Nettovikt
12,96  g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60  °C
Varaktig driftstemperatur, max.
130  °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Materialdata

Material
Wemid
Isoleringsmaterial
Wemid
Färgkod
beige
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Ändplatta krävs
Ja
Antal våningar
1
Antal klämställen per våning
2
Nivåer internt överkopplade
Nej
Skena
TS 35
TS 32

ytterligare tekniska data

explosionstestat utförande
Nej
Monteringsanvisning
Direktmontage

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
Skruvanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
16  mm²
Anslutningsarea, flertrådig, min.
1,5  mm²
Anslutningstyp
Skruvanslutning
Anslutningstyp 2
Skruvanslutning
Antal anslutningar
2
Avisoleringslängd
12  mm
Ledararea, entrådig, max.
4  mm²
Ledararea, entrådig, min.
1,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
10  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
1,5  mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
10  mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
1,5  mm²
Ledararea, fintrådig, min.
1,5  mm²
Ledardiameter, fintrådig, max.
16  mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
12400-397
Ledararea max. (CSA)
8 AWG
Ledararea min. (CSA)
22 AWG
Spänning grupp C (CSA)
600 V
Ström Gr C (CSA)
50 A

Mått

Utskjutande mått TS 32
20  mm
Utskjutande mått TS 35
20  mm

Allmänt

Monteringsanvisning
Direktmontage
Normer
IEC 60947-7-1
Skena
TS 35
TS 32

Märkdata

Märkarea
10  mm²
Märkspänning
600  V
Märkspänning DC
600  V
Märkström
57  A
Ström med max. ledare
57  A
Normer
IEC 60947-7-1

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
8 AWG
Ledarstorlek Factory wiring min (UR)
22 AWG
Ledarstorlek Field wiring max (UR)
8 AWG
Ledarstorlek Field wiring min (UR)
22 AWG
Spänning grupp C (UR)
600 V
Ström Gr C (UR)
47 A

Klassificeringar

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
