ZDLD 2.5-2N PE

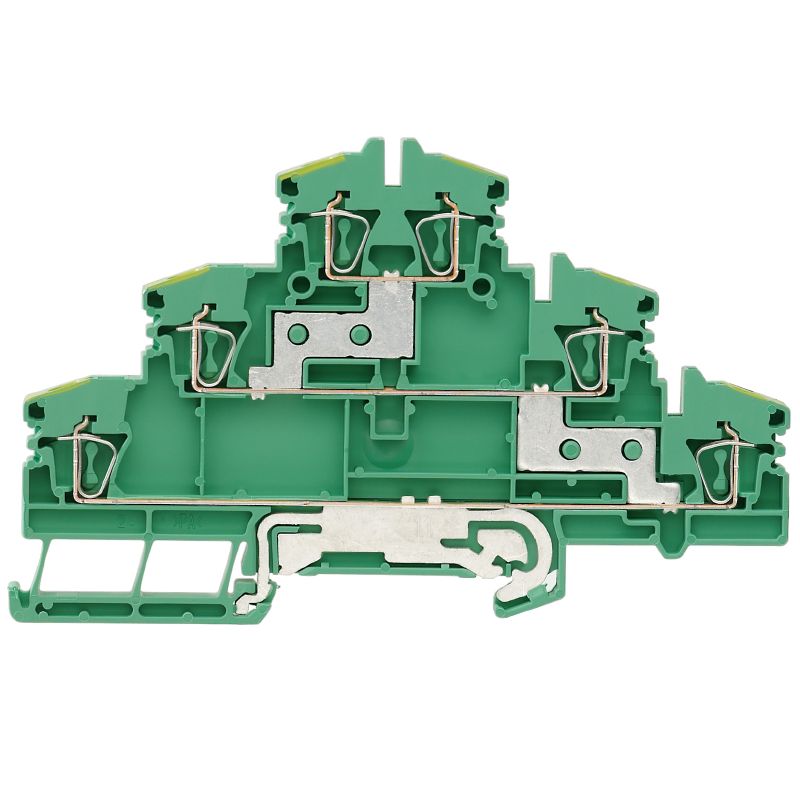

Obrázek výrobku
ZDLD 2.5-2N PE

ZDLD 2.5-2N PE

PE svorka, Připojení s kotevní svorkou, 2.5 mm², 500 V, zelená / žlutá

ID výrobku 1131740000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Příbuzné výrobky 1077
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Všeobecné objednací údaje

Verze
PE svorka, Připojení s kotevní svorkou, 2.5 mm², 500 V, zelená / žlutá
Číslo objednávky
1131740000
Typ
ZDLD 2.5-2N PE
GTIN (EAN)
4032248922703
Cantidad
50 ks

Rozměry a hmotnosti

Hloubka
69 mm
Hloubka (v palcích)
2,717 inch
Hloubka včerně DIN lišty
70 mm
Výška
110,5 mm
Výška (v palcích)
4,35 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
26,8 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
zelená / žlutá
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Verze
Připojení tažnou pružinou
S přřipojením uzemnění
Jeden konec bez konektoru
Nutná koncová deska
Ano
Počet úrovní
3
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ano
PE připojení
Ano
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ano
Funkce PEN
Ne

Další technická data

Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Připojení s kotevní svorkou

Vodiče k upevnění svorkou (jmenovité připojení)

2,5 mm²
Anzahl Anschlüsse
6
Clamping range, min.
0,08 mm²
Průřez propojení AWG, max.
AWG 12
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,08 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,08 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,08 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,08 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,08 mm²
Směr připojení
vrchol
Stripping length
10 mm
Type of connection
Připojení s kotevní svorkou
Wire connection cross section AWG, min.
AWG 30

CSA data hodnocení

Núm. de certificación (CSA)
200039-1228250
Sección máx. del conductor (CSA)
12 AWG
Sección mín. del conductor (CSA)
26 AWG

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Standardy
IEC 60947-7-2

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Jmenovité napětí k sousední svorce
500 V
Jmenovité DC napětí
500 V
Standardy
IEC 60947-7-2
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x
0 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče max. (UR)
12 AWG
Průřez vodiče min. (UR)
26 AWG
Průřez vodiče propojení v terénu max. (UR)
12 AWG
Průřez vodiče propojení v terénu min. (UR)
26 AWG
Průřez vodiče propojení z výroby max. (UR)
12 AWG
Průřez vodiče propojení z výroby min. (UR)
26 AWG
Č. osvědčení (UR)
E60693

Klasifikace

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-04
ECLASS 15.0
27-25-01-04
