接线端子A2C 10 BL

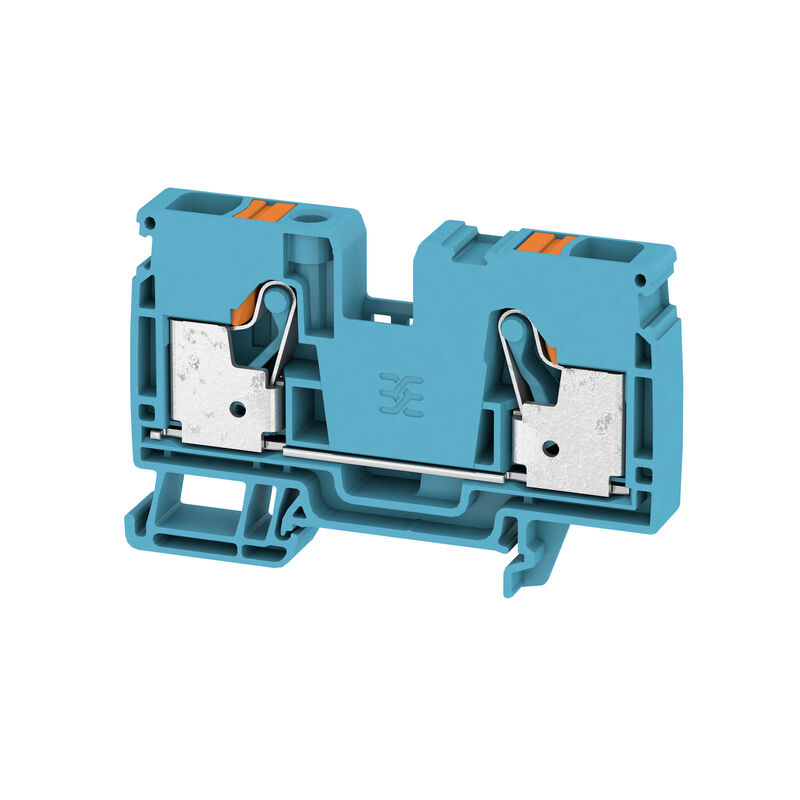

产品图片
接线端子A2C 10 BL

接线端子A2C 10 BL

直通型接线端子, PUSH IN, 10 mm², 1000 V, 57 A, 蓝色

商品编号 2490370000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 84 相关商品 1078
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 额定数据（CSA） 通用的 额定数据 额定数据（UL） 分类

审批

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693
cURusEX 证书号
E184763

通用订货数据

Verze
直通型接线端子, PUSH IN, 10 mm², 1000 V, 57 A, 蓝色
Číslo objednávky
2490370000
Typ
A2C 10 BL
GTIN (EAN)
4050118500806
数量
25 PC

尺寸和重量

Hloubka
51.5 mm
深度 (英寸)
2.028 inch
深度（含 DIN 导轨）
52.5 mm
Výška
80.5 mm
高度 (英寸)
3.169 inch
Šířka
10 mm
宽度 (英寸)
0.394 inch
净重
32.315 g

温度

Skladovací teplota
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

Stav souladu se směrnicí RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
蓝色
触发元件颜色
橙色
阻燃等级符合 UL 94
V-0

额定数据IECEx/ATEX

Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU 标签
II 2 G D

系统特征值

必须的端板
是
电位数量
1
层数
1
每层压接点数量
2
每层电位点数量
1
层，内部桥接
无
安装导轨已装备
TS 35

其它技术参数

可卡装
无
固定类型
卡入
安装指导
导轨安装
安装方式
TS 35
带锁销
无
开放端
右方
防爆版
是

可压接导线 (其它联接)

Connection type, additional connection
PUSH IN

可压接导线 (额定联接)

- 不带塑料套的线端金属包头管部长度 DIN 46228/1
  • 管长度:
    • 标称:
      18 mm
  • 导线连接 截面积:
    • 最小:
      1,5 mm²
    • 最大:
      10 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4
  • 管长度:
    • 最小:
      18 mm
  • 导线连接 截面积:
    • 最小:
      1,5 mm²
    • 最大:
      4 mm²
  • 管长度:
    • 最小:
      12 mm
    • 最大:
      18 mm
  • 导线连接 截面积:
    • 最小:
      6 mm²
    • 最大:
      10 mm²
Calibre selon 60 947-1
A6
Connection cross-section, stranded, max.
16 mm²
Connection cross-section, stranded, min.
0,5 mm²
Dimensione lama
1.0 x 5.5 mm
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5 mm²
Longueur de dénudage
18 mm
Nombre de raccordements
2
Plage de serrage, max.
16 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Section de raccordement du conducteur, AWG, max.
AWG 6
Sens de raccordement
上方
Twin wire-end ferrules, max.
4 mm²
Twin wire-end ferrules, min.
0,5 mm²
Type de raccordement
PUSH IN
Wire connection cross section, finely stranded, max.
16 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, solid core, max.
10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
10 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5 mm²
不带塑料套的管状端头长度（根据横截面确定）
  • 最小横截面:
    1,5 mm²
  • 最大横截面:
    10 mm²
  • 最小管长度:
    18 mm
双线管状端头的管长度
  • 管长度:
    • 标称:
      18 mm
  • 导线连接 截面积:
    • 最小:
      0,75 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      12 mm
    • 最大:
      18 mm
  • 导线连接 截面积:
    • 最小:
      1,5 mm²
    • 最大:
      4 mm²
双线管状端头的管长度（根据横截面确定）
  • 最小横截面:
    0,75 mm²
  • 最大横截面:
    1 mm²
  • 最小管长度:
    18 mm
  • 最大管长度:
    18 mm
  • 最小横截面:
    1,5 mm²
  • 最大横截面:
    4 mm²
  • 最小管长度:
    12 mm
  • 最大管长度:
    18 mm
导线连接截面积，单股硬导线，最小
0,5 mm²
带塑料套的管状端头长度（根据横截面确定）
  • 最小横截面:
    1,5 mm²
  • 最大横截面:
    4 mm²
  • 最小管长度:
    18 mm
  • 最大管长度:
    18 mm
  • 最小横截面:
    6 mm²
  • 最大横截面:
    10 mm²
  • 最小管长度:
    12 mm
  • 最大管长度:
    18 mm
接线截面积，多股细导线，最小
0,5 mm²
결선 단면규격 AWG, 최소
AWG 20

额定数据（CSA）

CSA 认证号
200039-70089609
导线最大压接面积(CSA)
6 AWG
最小导线横截面积（CSA ）
20 AWG
电压大小 B（CSA）
600 V
电压大小 C (CSA)
600 V
电压大小 D（CSA）
600 V
电流 大小 B (CSA)
55 A
电流 大小 C (CSA)
55 A
电流 大小 D (CSA)
5 A

通用的

Indicación de montaje
导轨安装
Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 6
Standardy
DIN EN 60947-7-1
Wire connection cross section AWG, min.
AWG 20

额定数据

额定横截面
10 mm²
额定电压
1 000 V
额定直流电压
1 000 V
额定电流
57 A
最大电流
57 A
标准
DIN EN 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
0,56 mΩ
额定浪涌电压
8 kV
功率损耗符合 IEC 60947-7-x
1,82 W
污染等级
3
过压等级
III

额定数据（UL）

cURus 证书号
E60693
最大导线尺寸 工厂接线 (cURus)
6 AWG
最大导线尺寸 现场接线 (cURus)
6 AWG
最小导线尺寸 工厂接线 (cURus)
20 AWG
最小导线尺寸 现场接线 (cURus)
20 AWG
电压大小 B （cURus）
600 V
电压大小 C （cURus）
600 V
电压大小 D （cURus）
600 V
电流大小 B （cURus）
55 A
电流大小 C （cURus）
55 A
电流大小 D （cURus）
5 A

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
