A2C 2.5 /DT/FS OR

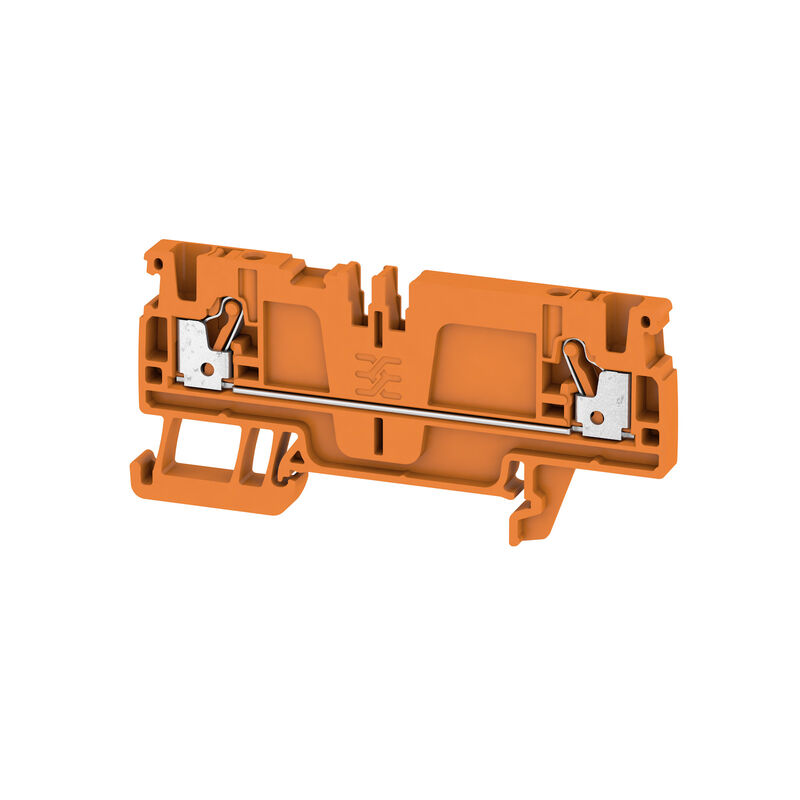

Zdjęcie produktu
A2C 2.5 /DT/FS OR

A2C 2.5 /DT/FS OR

Genomgångs-radplint, PUSH IN, 2.5 mm², 800 V, 24 A, orange

Cikkszám 1989920000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 83 Tartozéka 3 Kapcsolódó termékek 162
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Version
Genomgångs-radplint, PUSH IN, 2.5 mm², 800 V, 24 A, orange
Order No.
1989920000
Type
A2C 2.5 /DT/FS OR
GTIN (EAN)
4050118374391
Qty.
100 items

Mått och vikter

Depth
36.5 mm
Byggdjup (tum)
1,437 inch
Byggdjup inkl. montageskena
37 mm
Height
77.5 mm
Bygghöjd (tum)
3,051 inch
Width
5.1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
8.389 g

Temperaturer

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
orange
Färg manöverelement
orange
UL 94 flammability rating
V-0

Märkdata IECEx/ATEX

Núm. de certificación (ATEX)
TUEV16ATEX7909U
Č. osvědčení (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
550 V
Current (ATEX)
22 A
Ledararea max. (ATEX)
2.5 mm²
Max. spänning (IECEX)
550 V
Ström (IECEX)
22 A
Wire cross section max. (IECEX)
2.5 mm²
Oznakowanie EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU märkning
II 2 G D

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Levels cross-connected internally
Nej
PE-anslutning
Nej
Montageskena obestyckad
TS 35
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Ja
med rasttapp
Nej
Montagesätt
ihakningsbar
Monteringsanvisning
Montageskena
Monteringstyp
TS 35
rastbar
Nej
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Rodzaj przyłącza, kolejne przyłącze
PUSH IN

Klämbara ledare (Märkanslutning)

Klemmbereich, min.
0.14 mm²
Klingenmaß
6 x 3,5 mm
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2.5 mm²
Ledardiameter, AWG, min.
AWG 28
Longitud del tubo para terminales tubulares con cuello de plástico según sección transversal
  • Area, min.:
    0.14 mm²
  • Area, max.:
    0.34 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    8 mm
  • Area, min.:
    0.5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    1.5 mm²
  • Area, max.:
    2.5 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
Longitud del tubo para terminales tubulares dobles según sección
  • Area, min.:
    0.5 mm²
  • Area, max.:
    0.75 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
Mérőeszköz, IEC 60947-1
A3
Sección de conexión del conductor, flexible, max.
4 mm²
Sección de conexión del conductor, flexible, mín.
0.14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0.14 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0.14 mm²
Sezione di collegamento, flessibile, min.
0.14 mm²
Stripping length
10 mm
Terminal tubular doble, max.
0.75 mm²
Terminal tubular doble, min.
0.5 mm²
Tube length for twin wire-end ferrule
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0.5 mm²
    • max.:
      0.75 mm²
Tube length for wire-end ferrule without plastic collar acc. to cross-section
  • Area, min.:
    0.25 mm²
  • Area, max.:
    0.25 mm²
  • Rörlängd, min.:
    5 mm
  • Rörlängd, max.:
    5 mm
  • Area, min.:
    0.5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    6 mm
  • Rörlängd, max.:
    10 mm
  • Area, min.:
    1.5 mm²
  • Area, max.:
    2.5 mm²
  • Rörlängd, min.:
    7 mm
  • Rörlängd, max.:
    12 mm
Tube length for wire-end ferrule without plastic collar DIN 46228/1
  • Rörlängd:
    • nominell:
      5 mm
  • Ledarens anslutningsarea:
    • nominell:
      0.25 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      10 mm
  • Ledarens anslutningsarea:
    • min.:
      0.5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      7 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1.5 mm²
    • max.:
      4 mm²
Type of connection
PUSH IN
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.14 mm²
Wire connection cross-section, solid core, min.
0.14 mm²
压接范围，最大
4 mm²
联接点数量
2
결선 방향
övre
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      8 mm
  • Ledarens anslutningsarea:
    • min.:
      0.14 mm²
    • max.:
      0.34 mm²
  • Rörlängd:
    • min.:
      6 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      0.5 mm²
    • max.:
      1 mm²
  • Rörlängd:
    • min.:
      8 mm
    • max.:
      12 mm
  • Ledarens anslutningsarea:
    • min.:
      1.5 mm²
    • max.:
      2.5 mm²

Märkdata enligt CSA

Corriente Gr B (CSA)
20 A
Corriente Gr C (CSA)
20 A
Núm. de certificación (CSA)
200039-70089609
Sección máx. del conductor (CSA)
12 AWG
Tensión Gr B (CSA)
600 V
Tensión Gr C (CSA)
600 V
Tensión Gr D (CSA)
600 V
Velikost proudu D (CSA)
5 A
Wire cross section min. (CSA)
28 AWG

Allmänt

Indicación de montaje
Montageskena
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 28
Szyna montażowa
TS 35
Wire connection cross section AWG, max.
AWG 12

Märkdata

Märkarea
2.5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1.33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0.77 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

B áram nagyság (cURus)
20 A
C feszültség nagyság (cURus)
600 V
Conductor size Factory wiring max. (cURus)
12 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
28 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
28 AWG
Voltage size D (cURus)
600 V
Zertifikat-Nr. (cURus)
E60693
Ток, класс C (cURus)
20 A
Ток, класс D (cURus)
5 A
전압 크기 B(cURus)
600 V

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
