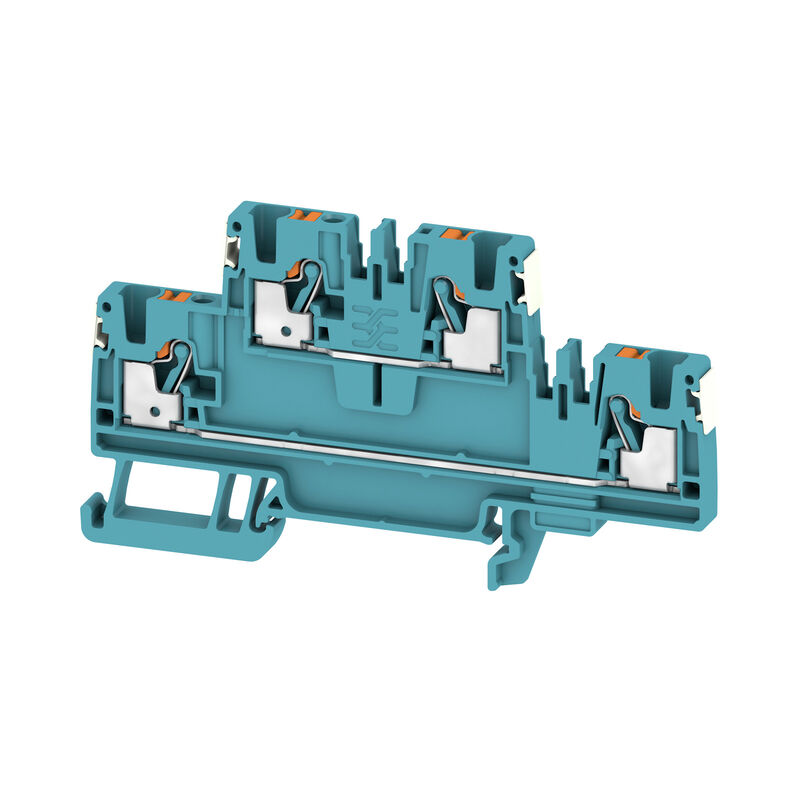

A2T 2.5 DL BL
A2T 2.5 DL BL
A2T 2.5 DL BL

A2T 2.5 DL BL

Przelotowa rzędowa listwa zaciskowa, Złączka szeregowa dwupoziomowa, PUSH IN, 2.5 mm², 800 V, 24 A, niebieski

Art.-Nr. 2675120000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 87 Verwandte Artikel 1078
Zulassungen General ordering data Mått och vikter Температуры Miljööverenstämmelse för produkt Materialdata Rating data IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines dane znamionowe Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURusEX)
E184763

General ordering data

Ausfuehrung
Przelotowa rzędowa listwa zaciskowa, Złączka szeregowa dwupoziomowa, PUSH IN, 2.5 mm², 800 V, 24 A, niebieski
Best.-Nr.
2675120000
Art
A2T 2.5 DL BL
GTIN (EAN)
4050118716276
VPE
50 Stück

Mått och vikter

Tiefe
50,5 mm
Tiefe (inch)
1,988 inch
Tiefe inklusive Tragschiene
51 mm
Höhe
50,5 mm
Höhe (inch)
1,988 inch
Breite
5,1 mm
Breite (inch)
0,201 inch
Nettogewicht
14,08 g

Температуры

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-Konformitätsstatus
Kompatibel utan undantag
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Materialdata

Werkstoff
Wemid
Farbe
blau
Brennbarkeitsklasse nach UL 94
V-0

Rating data IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV16ATEX7909U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0036U
Spannung max (ATEX)
550 V
Strom (ATEX)
20 A
Leiterquerschnitt max (ATEX)
2.5 mm²
Spannung max (IECEX)
550 V
Strom (IECEX)
20 A
Leiterquerschnitt max (IECEX)
2.5 mm²

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
2
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Etagen intern gebrückt
Nein
Tragschiene
TS 35

weitere technische Daten

explosionsgeprüfte Ausführung
Ja
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
PUSH IN

Klemmbare Leiter (Bemessungsanschluss)

4 mm²
Abisolierlänge
10 mm
Anschlussart
PUSH IN
Anschlussart 2
PUSH IN
Anschlussrichtung
oben
Anzahl Anschlüsse
4
Klemmbereich, min.
0,14 mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      8 mm
  • Cross-section for conductor connection:
    • min.:
      0,14 mm²
    • máx.:
      0,34 mm²
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • mín.:
      8 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      1,5 mm²
    • máx.:
      2,5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Longitud de tubo:
    • nominal:
      5 mm
  • Sección de conexión del conductor:
    • nominal:
      0,25 mm²
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      10 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • mín.:
      7 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      1,5 mm²
    • máx.:
      4 mm²
Rohrlänge für Zwillingsaderendhülse
  • Longitud de tubo:
    • mín.:
      8 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      0,75 mm²
Zwillings-Aderendhülse, max.
0,75 mm²
Zwillings-Aderendhülse, min.
0,5 mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 28
Normen
IEC 60947-7-1
Tragschiene
TS 35

dane znamionowe

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
24 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
