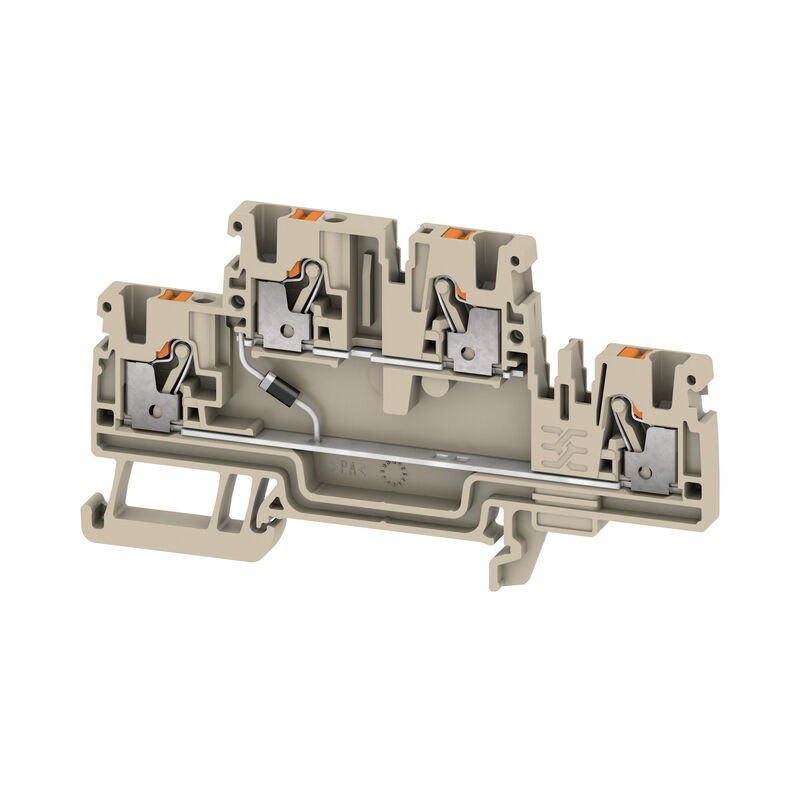

接线端子A2T 2.5 EM1 D/2
接线端子A2T 2.5 EM1 D/2
接线端子A2T 2.5 EM1 D/2

接线端子A2T 2.5 EM1 D/2

组件接线端子, PUSH IN, 深褐, 2.5 mm², 500 V, 500 V, 联接点数量: 4, 层数: 2, TS 35

商品编号 2704380000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 88 相关商品 239
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (额定联接) 额定数据（CSA） 通用的 额定数据 额定数据（UL） 分类

审批

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Version
组件接线端子, PUSH IN, 深褐, 2.5 mm², 500 V, 500 V, 联接点数量: 4, 层数: 2, TS 35
Order No.
2704380000
Type
A2T 2.5 EM1 D/2
GTIN (EAN)
4064675061816
数量
50 PC

尺寸和重量

Depth
50.5 mm
深度 (英寸)
1.988 inch
Height
90 mm
高度 (英寸)
3.543 inch
Width
5.1 mm
宽度 (英寸)
0.201 inch
净重
13.23 g

温度

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

RoHS Compliance Status
合规，有例外
RoHS-undantag (om tillämpligt/känt)
7a
REACH SVHC
Lead 7439-92-1
SCIP
e1c310ef-6b67-4efa-80a6-d307472f4de9

材料参数

基础材料
Wemid
颜色编码
深褐
触发元件颜色
橙色
阻燃等级符合 UL 94
V-0

系统特征值

必须的端板
是
电位数量
2
层数
2
每层压接点数量
2
层，内部桥接
是
安装导轨已装备
TS 35
N功能
无
PE 功能
无
PEN功能
无

其它技术参数

安装方式
直接卡在导轨上
开放端
右方
防爆版
不

可压接导线 (额定联接)

4 mm²
- 不带塑料套的线端金属包头管部长度 DIN 46228/1
  • 管长度:
    • 标称:
      5 mm
  • 导线连接 截面积:
    • 标称:
      0.25 mm²
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      10 mm
  • 导线连接 截面积:
    • 最小:
      0.5 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      7 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      1.5 mm²
    • 最大:
      4 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      8 mm
  • 导线连接 截面积:
    • 最小:
      0.14 mm²
    • 最大:
      0.34 mm²
  • 管长度:
    • 最小:
      6 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      0.5 mm²
    • 最大:
      1 mm²
  • 管长度:
    • 最小:
      8 mm
    • 最大:
      12 mm
  • 导线连接 截面积:
    • 最小:
      1.5 mm²
    • 最大:
      2.5 mm²
Connection direction
上方
Gauge to IEC 60947-1
A3
Stripping length
10 mm
Type of connection 2
PUSH IN
Wire connection cross section AWG, max.
AWG 12
压接范围，最小
0.14 mm²
导线最小压接面积 AWG
AWG 28
导线连接截面积，单股硬导线，最大
2.5 mm²
导线连接截面积，单股硬导线，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.14 mm²
接线截面积，多股线，最大
4 mm²
接线截面积，多股线，最小
0.14 mm²
接线截面积，多股细导线，最小
0.14 mm²
最大压接面积 软导线
4 mm²
最小多股导线接线截面积
0.14 mm²
联接点数量
4
联接类型
PUSH IN
螺丝刀口尺寸
0.6 x 3.5 mm

额定数据（CSA）

CSA 认证号
200039-70089609
导线最大压接面积(CSA)
12 AWG
最小导线横截面积（CSA ）
28 AWG
电压大小 B（CSA）
24 V
电压大小 C (CSA)
24 V
电压大小 D（CSA）
24 V
电流 大小 B (CSA)
1 A
电流 大小 C (CSA)
1 A
电流 大小 D (CSA)
1 A

通用的

Mounting rail
TS 35
Standards
符合 IEC 60947-7-1 标准
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 28

额定数据

额定横截面
2,5 mm²
额定电压
500 V
额定直流电压
500 V
额定电流
0,5 A
最大电流
0,5 A
标准
符合 IEC 60947-7-1 标准
功率损耗符合 IEC 60947-7-x
0,77 mW
污染等级
3
过压等级
III

额定数据（UL）

cURus 证书号
E60693
最大导线尺寸 工厂接线 (cURus)
12 AWG
最大导线尺寸 现场接线 (cURus)
12 AWG
最小导线尺寸 工厂接线 (cURus)
28 AWG
最小导线尺寸 现场接线 (cURus)
28 AWG
电压大小 B （cURus）
24 V
电压大小 C （cURus）
24 V
电压大小 D （cURus）
24 V
电流大小 B （cURus）
1 A
电流大小 C （cURus）
1 A
电流大小 D （cURus）
1 A

分类

ETIM 8.0
EC000903
ETIM 9.0
EC000903
ETIM 10.0
EC000903
ECLASS 14.0
27-25-01-14
ECLASS 15.0
27-25-01-14
