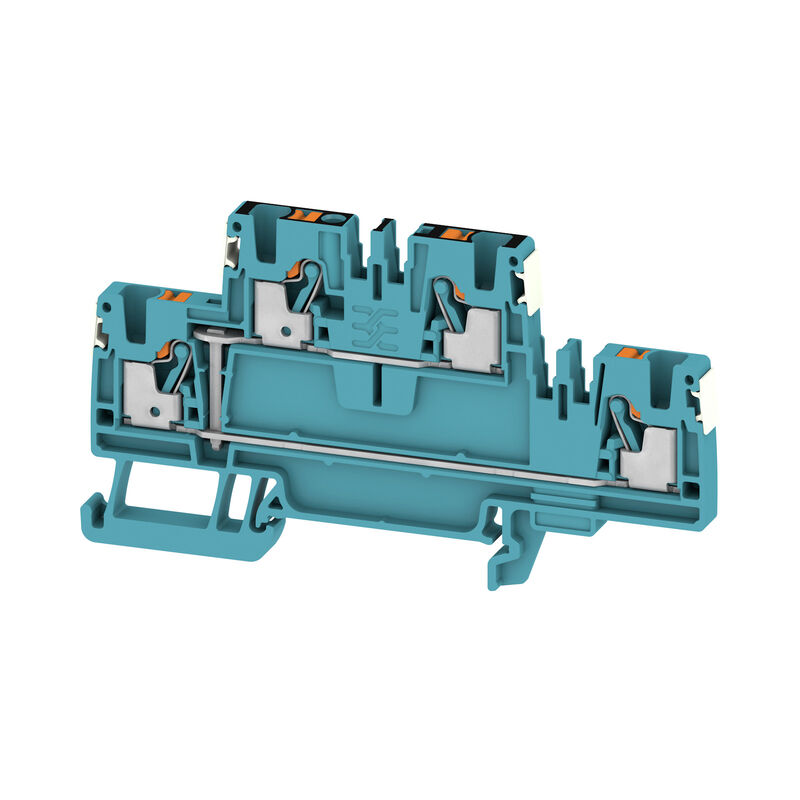

A2T 2.5 VL DL BL
A2T 2.5 VL DL BL

A2T 2.5 VL DL BL

Průchozí svorka, Svorka se dvěma vrstvami, PUSH IN, 2.5 mm², 800 V, 24 A, Modrá

ID výrobku 2815620000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 52 Příbuzné výrobky 1068
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Ausfuehrung
Průchozí svorka, Svorka se dvěma vrstvami, PUSH IN, 2.5 mm², 800 V, 24 A, Modrá
Best.-Nr.
2815620000
Art
A2T 2.5 VL DL BL
GTIN (EAN)
4064675304098
Množství
50 ks

Rozměry a hmotnosti

Tiefe
50,5 mm
Hloubka (v palcích)
1,988 inch
Höhe
64 mm
Výška (v palcích)
2,52 inch
Breite
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
14,96 g

Teploty

Okolní teplota
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Izolační materiál
Wemid
Barevný
Modrá
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
2
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ano
Nosná lišta
TS 35

Další technická data

Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Тип соединения, дополнительное соединение
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Connection direction
vrchol
Délka odizolování
12 mm
Délka tubusu pro dvojitou koncovku
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • jmen.:
      5 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,25 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      7 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      8 mm
  • Průřez připojení vodiče:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Ledardiameter, AWG, max
AWG 12
Počet připojení
4
Průřez propojení AWG, min.
AWG 28
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
4 mm²

Všeobecně

Mounting rail
TS 35
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 12
표준 규격
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Jmenovité impulzní výdržné napětí
8 kV

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
