A3C 1.5 LTGY

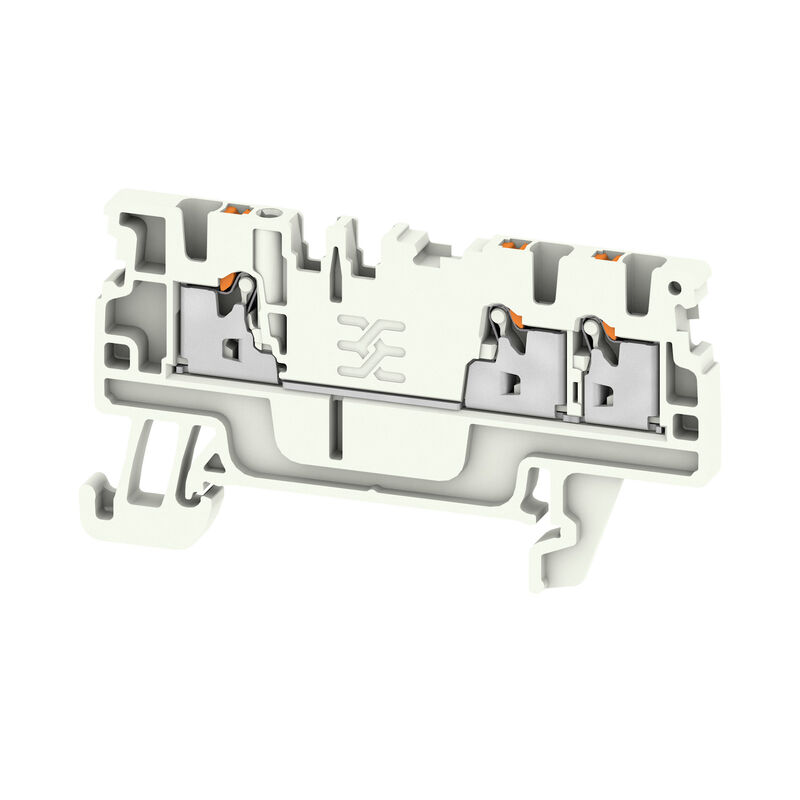

Illustrazione del prodotto
A3C 1.5 LTGY
Connection diagram

A3C 1.5 LTGY

Morsetto passante, PUSH IN, 1.5 mm², 500 V, 17.5 A, Grigio chiaro

N. articolo 2534490000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 57 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
Tanúsítvány száma (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto passante, PUSH IN, 1.5 mm², 500 V, 17.5 A, Grigio chiaro
N. d’ordine
2534490000
Tipo
A3C 1.5 LTGY
GTIN (EAN)
4050118546200
CPZ
50 Pezzo

Dimensioni e pesi

Profondità
33,5 mm
Profondità (pollici)
1,319 inch
Profondità inclusa guida DIN
34 mm
Posizione verticale
61,5 mm
Altezza (pollici)
2,421 inch
Larghezza
3,5 mm
Larghezza (pollici)
0,138 inch
Nettó tömeg
4,791 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Alapanyag
Wemid
Szín
Grigio chiaro
작동 요소의 색상
arancione
UL 94 flammability rating
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
TUEV16ATEX7909U
N° certificato (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
440 V
Corrente (ATEX)
15 A
Wire cross section max. (ATEX)
1.5 mm²
최대 전압(IECEX)
440 V
Corrente (IECEX)
15 A
Sezione cavo max (IECEX)
1.5 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Véglap szükséges
Sì
Number of potentials
1
Количество уровней
1
Numero dei punti di serraggio per piano
3
Etages internes pontés
No
Tartósín
TS 35
N funkció
No
PE működés
No
PEN funkció
No

Aaltri dati tecnici

Bepattintható csapokkal
No
Felpattintható
No
Felszerelés típusa
TS 35
Nyitott oldala
destra
Robbanásbiztosság szempontjából bevizsgált változat
Sì
Rögzítés típusa
innestabile
Telepítési útmutató
Guida di supporto

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A1
Campo di sezioni, max.
1,5 mm²
Campo di sezioni, min.
0,14 mm²
Dimensione lama
0,4 x 2,0 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
8 mm
Lunghezza tubo per capocorda con collare in plastica secondo la sezione
  • Sezione, min.:
    0,14 mm²
  • Sezione, max.:
    0,75 mm²
  • Lunghezza tubo, min.:
    6 mm
  • Lunghezza tubo, max.:
    8 mm
Lunghezza tubo per capocorda senza collare in plastica secondo la sezione
  • Sezione, min.:
    0,25 mm²
  • Sezione, max.:
    0,25 mm²
  • Lunghezza tubo, min.:
    5 mm
  • Lunghezza tubo, max.:
    5 mm
  • Sezione, min.:
    0,5 mm²
  • Sezione, max.:
    1 mm²
  • Lunghezza tubo, min.:
    6 mm
  • Lunghezza tubo, max.:
    6 mm
  • Sezione, min.:
    1,5 mm²
  • Sezione, max.:
    1,5 mm²
  • Lunghezza tubo, min.:
    10 mm
  • Lunghezza tubo, max.:
    10 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      8 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • min.:
      5 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,25 mm²
  • Lunghezza tubo:
    • nominale:
      6 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • nominale:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
Numero di collegamenti
3
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, nucleo rigido, max.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14 mm²
Sezione di collegamento, flessibile, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
1,5 mm²
Sezione di collegamento, semirigida, min.
0,14 mm²
Tipo di collegamento
PUSH IN

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
13 A
Corrente Gr C (CSA)
13 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-70089609
Sezione cavo max (CSA)
14 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
300 V
Tensione Gr C (CSA)
300 V
Tensione Gr D (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Istruzioni di montaggio
Guida di supporto
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 26

Dati dimensionamento

Névleges keresztmetszet
1,5 mm²
Névleges feszültség
500 V
Névleges DC feszültség
500 V
Névleges áram
17,5 A
최대 와이어에서 전류
17,5 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,83 mΩ
Névleges lökőfeszültség
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,56 W
Szennyezés súlyossága
3
Túlfeszültség kategória
III

Dati dimensionamento secondo UL

Corriente Gr D (cURus)
5 A
Current size C (cURus)
13 A
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
14 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Sección del conductor Cableado de campo máx. (cURus)
14 AWG
Tensione Gr B (cURus)
300 V
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
13 A
Č. osvědčení (cURus)
E60693

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
