下载技术数据页

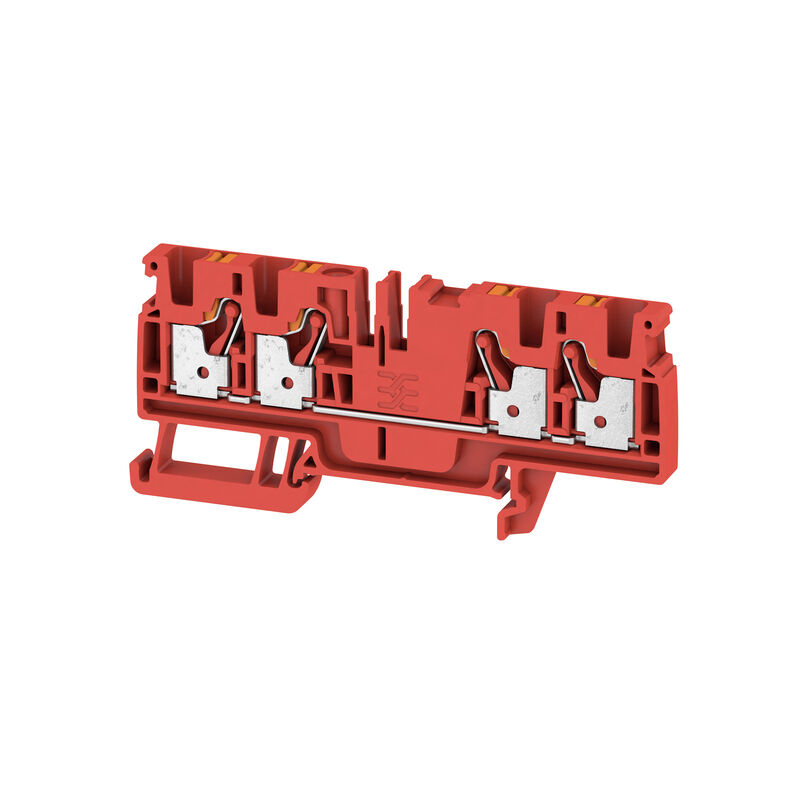

接线端子A4C 4 RD

直通型接线端子, PUSH IN, 4 mm², 800 V, 32 A, 红色

商品编号 2051530000

特性

通用订货数据

版本	直通型接线端子, PUSH IN, 4 mm², 800 V, 32 A, 红色
订货号	2051530000
类型	A4C 4 RD
GTIN (EAN)	4050118411706
数量	50 PC

尺寸和重量

深	39.5 mm
深度 (英寸)	1.555 inch
深度（含 DIN 导轨）	40.5 mm
高度	87.5 mm
高度 (英寸)	3.445 inch
宽度	6.1 mm
宽度 (英寸)	0.24 inch
净重	15.06 g

温度

存储温度	-25 °C...55 °C
最小持续工作温度	-60 °C
最大持续工作温度	130 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料参数

材料	Wemid
颜色编码	红色
触发元件颜色	橙色
阻燃等级符合 UL 94	V-0

额定数据IECEx/ATEX

ATEX 证书号	TUEV16ATEX7909U
IECEX 证书号	IECEXTUR16.0036U
最大电压（欧洲防爆标准ATEX）	550 V
电流 (ATEX)	30 A
导线最大压接面积(ATEX)	4 mm²
最大电压（国际电工委员会IECEX）	550 V
电流 (IECEX)	30 A
导线最大压接面积 (IECEX)	4 mm²
EN 60079-7 标识	Ex eb II C Gb
Ex 2014/34/EU 标签	II 2 G D

系统特征值

必须的端板	是
电位数量	1
层数	1
每层压接点数量	4
每层电位点数量	1
层，内部桥接	无
PE联接	无
导轨	TS 35
N功能	无
PE 功能	无
PEN功能	无

其它技术参数

可卡装	无
固定类型	卡入
安装指导	导轨安装
安装方式	TS 35
带锁销	无
开放端	右方
防爆版	是

可压接导线 (其它联接)

其他联接方式的接口类型

PUSH IN

可压接导线 (额定联接)

- 不带塑料套的线端金属包头管部长度 DIN 46228/1	管长度: 最小: 6 mm 最大: 10 mm 导线连接截面积: 最小: 0.5 mm² 最大: 1 mm² 管长度: 最小: 7 mm 最大: 12 mm 导线连接截面积: 最小: 1.5 mm² 最大: 2.5 mm² 管长度: 最小: 9 mm 最大: 15 mm 导线连接截面积: 最小: 4 mm² 最大: 6 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4	管长度: 最小: 6 mm 最大: 12 mm 导线连接截面积: 最小: 0.5 mm² 最大: 1 mm² 管长度: 最小: 8 mm 最大: 12 mm 导线连接截面积: 最小: 1.5 mm² 最大: 2.5 mm² 管长度: 最小: 10 mm 最大: 12 mm 导线连接截面积: 标称值: 4 mm²
剥线长度	12 mm
压接范围，最大	6 mm²
压接范围，最小	0.14 mm²
双线管状端头最大导线横截面	1.5 mm²
双线管状端头最小导线横截面	0.5 mm²
双线管状端头的管长度	管长度: 最小: 8 mm 最大: 12 mm 导线连接截面积: 最小: 0.5 mm² 最大: 1.5 mm²
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
导线连接截面积，单股硬导线，最大	4 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	6 mm²
接线截面积，多股线，最小	0.5 mm²
最大压接面积软导线	6 mm²
最小多股导线接线截面积	0.5 mm²
测量规按照 60 947-1 标准	A4
联接点数量	4
联接类型	PUSH IN
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	上方

额定数据（CSA）

CSA 认证号	200039-70089609
导线最大压接面积(CSA)	10 AWG
最小导线横截面积（CSA ）	26 AWG
电压大小 B（CSA）	600 V
电压大小 C (CSA)	600 V
电压大小 D（CSA）	600 V
电流大小 B (CSA)	30 A
电流大小 C (CSA)	30 A
电流大小 D (CSA)	5 A

通用的

安装指导	导轨安装
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
导轨	TS 35
标准	IEC 60947-7-1

额定数据

额定横截面	4 mm²
额定电压	800 V
额定直流电压	800 V
额定电流	32 A
最大电流	32 A
标准	IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准	1 mΩ
额定浪涌电压	8 kV
功率损耗符合 IEC 60947-7-x	1.02 W
污染等级	3
过压等级	III

额定数据（UL）

cURus 证书号	E60693
最大导线尺寸工厂接线 (cURus)	10 AWG
最大导线尺寸现场接线 (cURus)	10 AWG
最小导线尺寸工厂接线 (cURus)	26 AWG
最小导线尺寸现场接线 (cURus)	26 AWG
电压大小 B （cURus）	600 V
电压大小 C （cURus）	600 V
电压大小 D （cURus）	600 V
电流大小 B （cURus）	30 A
电流大小 C （cURus）	30 A
电流大小 D （cURus）	5 A

下载

认证/证书/一致性声明	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58093) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38665) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89236) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89237) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65841)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2051530000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2051530000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2051530000&norm=0)
招标规格	[Klippon® Connect 2051530000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75994) [Klippon® Connect 2051530000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75995)
用户文档	[NTI_A4C 4.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58147) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
安全信息	[Go to website](https://www.weidmueller.com/int/service/safety_info.jsp)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

审批

认证	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
cURusEX 证书号	E184763
