特性
| 版本 | 电源端子, PUSH IN, 10 mm², 800 V, 57 A, 蓝色 |
| 订货号 | 2675450000 |

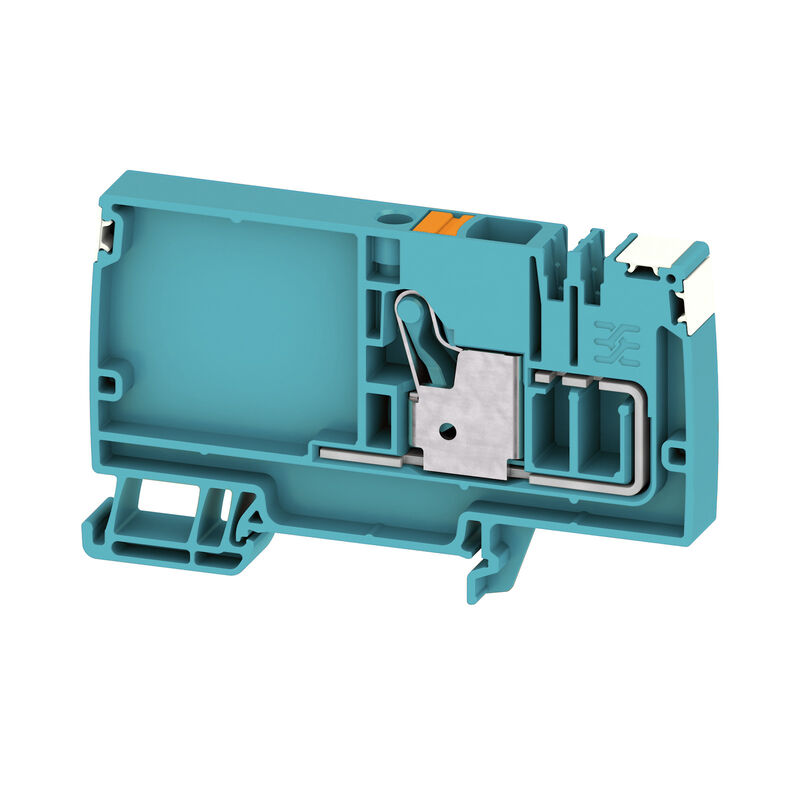

| 类型 | AAP12 10 LO DL BL/OR |
| GTIN (EAN) | 4050118733631 |
| 数量 | 20 PC |
| 深 | 53.5 mm |
| 深度 (英寸) | 2.106 inch |
| 深度（含 DIN 导轨） | 54 mm |
| 高度 | 89 mm |
| 高度 (英寸) | 3.504 inch |
| 宽度 | 10 mm |
| 宽度 (英寸) | 0.394 inch |
| 净重 | 24.2 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | TUEV17ATEX8030U |
| IECEX 证书号 | IECEXTUR17.0015U |
| 最大电压（欧洲防爆标准ATEX） | 690 V |
| 电流 (ATEX) | 45 A |
| 导线最大压接面积(ATEX) | 10 mm² |
| 最大电压（国际电工委员会IECEX） | 690 V |
| 电流 (IECEX) | 45 A |
| 导线最大压接面积 (IECEX) | 10 mm² |
| EN 60079-7 标识 | Ex ec II C Gc |
| Ex 2014/34/EU 标签 | II 2 G D |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 1 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 安装方式 | TS 35 |
| 开放端 | 右方 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | PUSH IN |
| - 不带塑料套的线端金属包头管部长度 DIN 46228/1 |
|
| - 带塑料套的线端金属包头管部长度 DIN 46228/4 |
|
| 剥线长度 | 18 mm |
| 压接范围，最大 | 16 mm² |
| 压接范围，最小 | 0.5 mm² |
| 双线管状端头 最大导线横截面 | 4 mm² |
| 双线管状端头 最小导线横截面 | 0.5 mm² |
| 双线管状端头的管长度 |
|
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 20 |
| 导线连接截面积，单股硬导线，最大 | 10 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 10 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 16 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 10 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 测量规 按照 60 947-1 标准 | A6 |
| 联接点数量 | 1 |
| 联接类型 | PUSH IN |
| 联接类型 2 | PUSH IN |
| 螺丝刀口尺寸 | 1.0 x 5.5 mm |
| 回路数 | 1 |
| 导线最大压接面积 AWG | AWG 6 |
| 导线最小压接面积 AWG | AWG 20 |
| 导轨 | TS 35 |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 额定横截面 | 10 mm² |
| 额定电压 | 800 V |
| 额定交流电压 | 800 V |
| 额定直流电压 | 800 V |
| 额定电流 | 57 A |
| 最大电流 | 57 A |
| 标准 | 符合 IEC 60947-7-1 标准 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.56 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 1.82 W |
| 污染等级 | 3 |
| 过压等级 | III |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58100)
[20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153914) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205801) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675450000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675450000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675450000&norm=0) |
| 用户文档 | [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 认证 |        |
| ROHS | 一致 |
