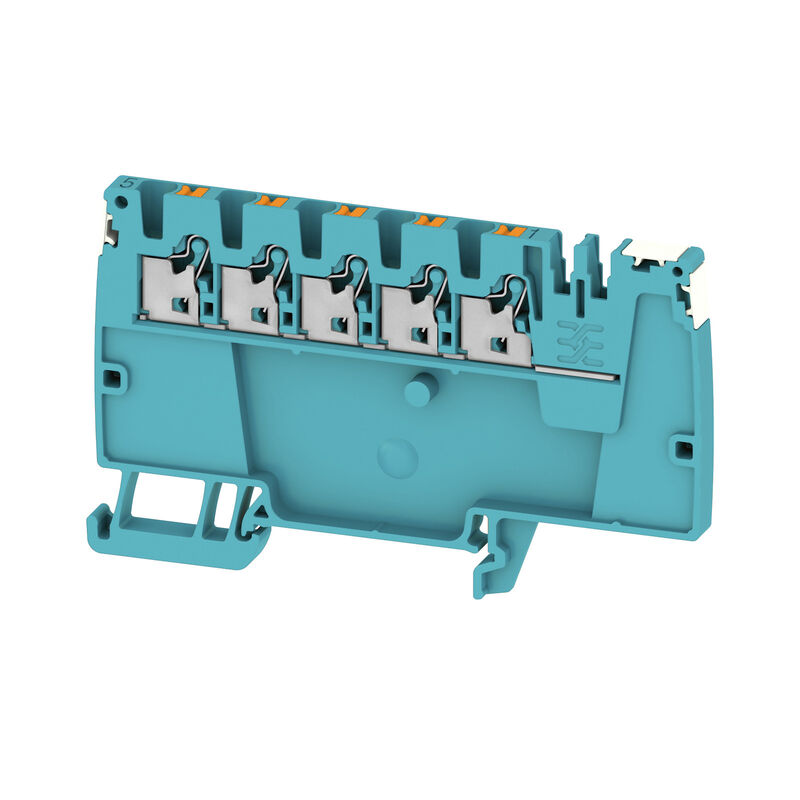

AAP12 2.5 LI DL BL/OR
AAP12 2.5 LI DL BL/OR
AAP12 2.5 LI DL BL/OR

AAP12 2.5 LI DL BL/OR

Bornes de distribución, PUSH IN, 2.5 mm², 800 V, 24 A, azul

N.º de artículo 2675480000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 80 Productos relacionados 33
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Datos nominales Clasificaciones

Homologaciones

인증
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versione
Bornes de distribución, PUSH IN, 2.5 mm², 800 V, 24 A, azul
N. d’ordine
2675480000
Type
AAP12 2.5 LI DL BL/OR
GTIN (EAN)
4050118733693
Cantidad
50 Pieza

Dimensiones y pesos

Profondità
53,3 mm
Profundidad (pulgadas)
2,098 inch
Profundidad incl. carril DIN
54 mm
높이
89 mm
Altura (pulgadas)
3,504 inch
너비
5,1 mm
Anchura (pulgadas)
0,201 inch
Peso neto
12,144 g

Temperaturas

Storage temperature
-25 °C...55 °C
주변 온도
-5 °C…40 °C
Temperatura permanete de trabajo, min.
-60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Цветовой код
azul
Color componentes de accionamiento
naranja
UL 94 flammability rating
V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV17ATEX8030U
Núm. de certificación (IECEX)
IECEXTUR17.0015U
Tensión máx. (ATEX)
690 V
Corriente (ATEX)
20 A
Sección máx. del conductor (ATEX)
2.5 mm²
Tensión máx. (IECEx)
690 V
Corriente (IECEX)
20 A
Sección máx. del conductor (IECEX)
2.5 mm²
Caracterización EN 60079-7
Ex ec II C Gc
Etiqueta Ex 2014/34/UE
II 2 G D

Valores característicos del sistema

Ändplatta krävs
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
5
Количество потенциалов на уровень
1
Levels cross-connected internally
No
Carril de montaje
TS 35
Función PE
No
Función PEN
No

Otros datos técnicos

enclavable
Sí
Lados abiertos
derecha
Tipo de montaje
TS 35
Versión a prueba de explosivos
RAL 7001

Conductor embornable (conexión adicional)

Tipo de conexión, conexión adicional
PUSH IN

Conductor embornable (conexión nominal)

Calibre según 60 947-1
A3
Dimens. caña destornillador
0,6 x 3,5 mm
Dirección de conexión
arriba
Longitud de desaislado
10 mm
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4
  • Longitud de tubo:
    • mín.:
      8 mm
    • máx.:
      6 mm
  • Sección de conexión del conductor:
    • mín.:
      0,34 mm²
    • máx.:
      0,14 mm²
  • Longitud de tubo:
    • mín.:
      12 mm
    • máx.:
      6 mm
  • Sección de conexión del conductor:
    • mín.:
      1 mm²
    • máx.:
      0,5 mm²
  • Longitud de tubo:
    • mín.:
      12 mm
    • máx.:
      8 mm
  • Sección de conexión del conductor:
    • mín.:
      2,5 mm²
    • máx.:
      1,5 mm²
Longitud de tubo para terminal tubular doble
  • Longitud de tubo:
    • mín.:
      8 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      0,75 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1
  • Longitud de tubo:
    • nominal:
      5 mm
  • Sección de conexión del conductor:
    • nominal:
      0,25 mm²
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      10 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • mín.:
      7 mm
    • máx.:
      12 mm
  • Sección de conexión del conductor:
    • mín.:
      1,5 mm²
    • máx.:
      2,5 mm²
Número de conexiones
5
Sección de conexión del conductor AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
2,5 mm²
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de embornado, máx.
2,5 mm²
Sección de embornado, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
2,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,14 mm²
Sección del conductor, semirrígido, máx.
2,5 mm²
Sección del conductor, semirrígido, mín.
0,14 mm²
Sección transversal de conductor, núcleo rígido, máx.
2,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,14 mm²
Terminal tubular doble, max.
0,75 mm²
Terminal tubular doble, min.
0,5 mm²
Tipo de conexión
PUSH IN
Tipo de conexión 2
PUSH IN

Datos nominales según CSA

Corriente Gr B (CSA)
20 A
Corriente Gr C (CSA)
20 A
Corriente Gr D (CSA)
5 A
Núm. de certificación (CSA)
200039-70089609
Průřez vodiče min. (CSA)
28 AWG
Sección máx. del conductor (CSA)
12 AWG
Tensión Gr B (CSA)
600 V
Tensión Gr C (CSA)
600 V
Tensión Gr D (CSA)
600 V

Generalidades

Carril de montaje
TS 35
Normas
IEC 60947-7-1
Number of poles
1
Sección de conexión del conductor AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 12

Datos nominales

Sección nominal
2,5 mm²
Märkspänning
800 V
Tensión nominal DC
800 V
Corriente nominal
24 A
Corriente en conductor máximo
24 A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,77 W
Categoría de sobretensión
III
Pollution severity
3

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
