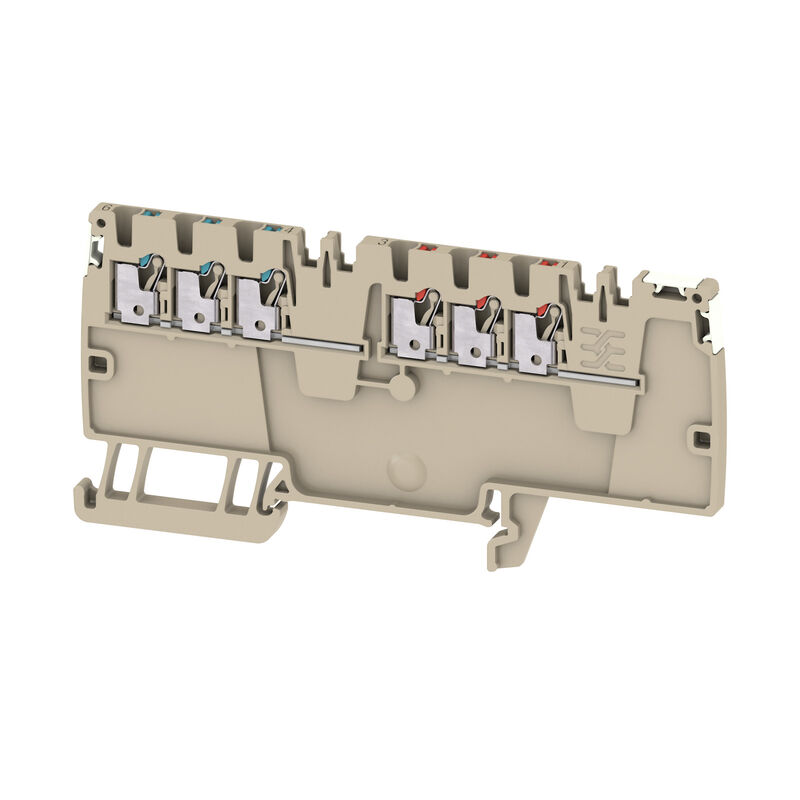

Moduláris elosztó sorkapcsok, PUSH IN, 1.5 mm², 250 V, 16 A, sötétbézs

Cikkszám 2675550000
Открыть в конфигураторе
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 52 Kapcsolódó termékek 9
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok PT OKIECEx/ATEX névleges adat Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) CSA 등급 데이터 Általános Névleges adatok dane znamionowe wg UL Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Általános rendelési adatok

Változat
Moduláris elosztó sorkapcsok, PUSH IN, 1.5 mm², 250 V, 16 A, sötétbézs
Rendelési szám
2675550000
Típus
AAP13 1.5 LI-LI DL
GTIN (EAN)
4050118733563
Qty.
50 Darab

Méretek és tömegek

Mélység
47 mm
Mélység (coll)
1,85 inch
Mélység DIN sínnel együtt
48 mm
Magasság
96 mm
Magasság (coll)
3,78 inch
Szélesség
3,5 mm
Szélesség (coll)
0,138 inch
Net weight
9,54 g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Folyamatos üzemi hőmérséklet., max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Barevný
sötétbézs
Colour of operational elements
kék
piros
UL 94 éghetőségi osztály
V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)
TUEV17ATEX8030U
Tanúsítvány száma (IECEX)
IECEXTUR17.0015U
Max. voltage (ATEX)
220 V
Áram (ATEX)
13 A
Sección máx. del conductor (ATEX)
1.5 mm²
Max. voltage (IECEX)
220 V
Áram (IECEX)
13 A
Vezetékkeresztmetszet, max. (IECEX)
1.5 mm²
EN 60079-7 jelölés
Ex ec II C Gc
2014/34/EU címke
II 2 G D

Rendszer specifikációk

Véglap szükséges
Igen
Nombre de polarités
2
Number of levels
1
Rögzítési pontok száma szintenként
6
Keresztkötött szintek belül
Nem
PE connection
Nem
Tartósín
TS 35
PE function
Nem

Kiegészítő műszaki adatok

Felszerelés típusa
TS 35
Robbanásbiztosság szempontjából bevizsgált változat
Igen

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
PUSH IN
Csatlakozás típusa 2
PUSH IN
Csatlakozási irány
felső
Csatlakozások száma
6
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,14 mm²
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1
  • Tube length:
    • min.:
      5 mm
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,25 mm²
  • Tube length:
    • névleges:
      6 mm
  • Vezetékcsatlakozás keresztmetszete:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • névleges:
      10 mm
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      1,5 mm²
Műanyag galléros érvéghüvely csőhossza DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      8 mm
  • Vezetékcsatlakozás keresztmetszete:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,14 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
1,5 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,14 mm²

CSA 등급 데이터

B feszültség nagyság (CSA)
150 V
B áram nagyság (CSA)
13 A
C feszültség nagyság (CSA)
150 V
C áram nagyság (CSA)
13 A
D feszültség nagyság (CSA)
300 V
D áram nagyság (CSA)
5 A
Tanúsítvány száma (CSA)
200039-70089609
Vezeték keresztmetszet, max. (CSA)
14 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Általános

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26

Névleges adatok

Névleges keresztmetszet
1,5 mm²
Névleges feszültség
250 V
Rated AC voltage
250 V
Névleges DC feszültség
250 V
Nominal current
16 A
Strom bei max. Leiter
16 A
Szabványok
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1,83 mΩ
Power loss in accordance with IEC 60947-7-x
0,56 W
Szennyezés súlyossága
3
Túlfeszültség kategória
III

dane znamionowe wg UL

B feszültség nagyság (cURus)
150 V
B áram nagyság (cURus)
13 A
C feszültség nagyság (cURus)
150 V
C áram nagyság (cURus)
13 A
D feszültség nagyság (cURus)
300 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
14 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
14 AWG

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
