特性

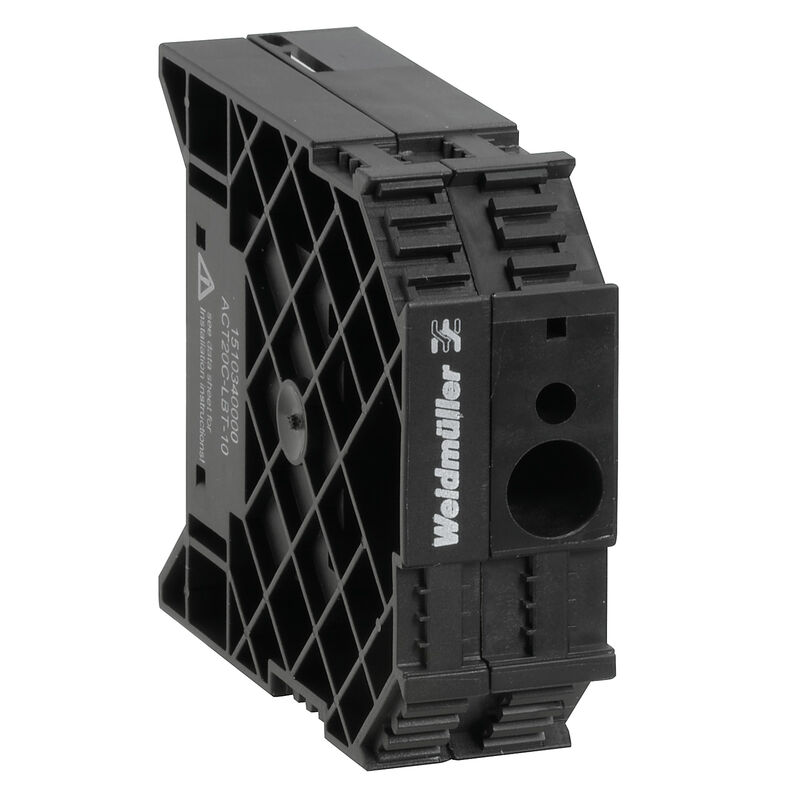

| 版本 | ACT20C 站的总线末端端子, 输入 : 0…40/50/60 A, 输出 : 脉冲 |
| 订货号 | 1510340000 |
| 类型 | ACT20C-LBT-10 |
| GTIN (EAN) | 4050118319491 |
| 数量 | 1 PC |

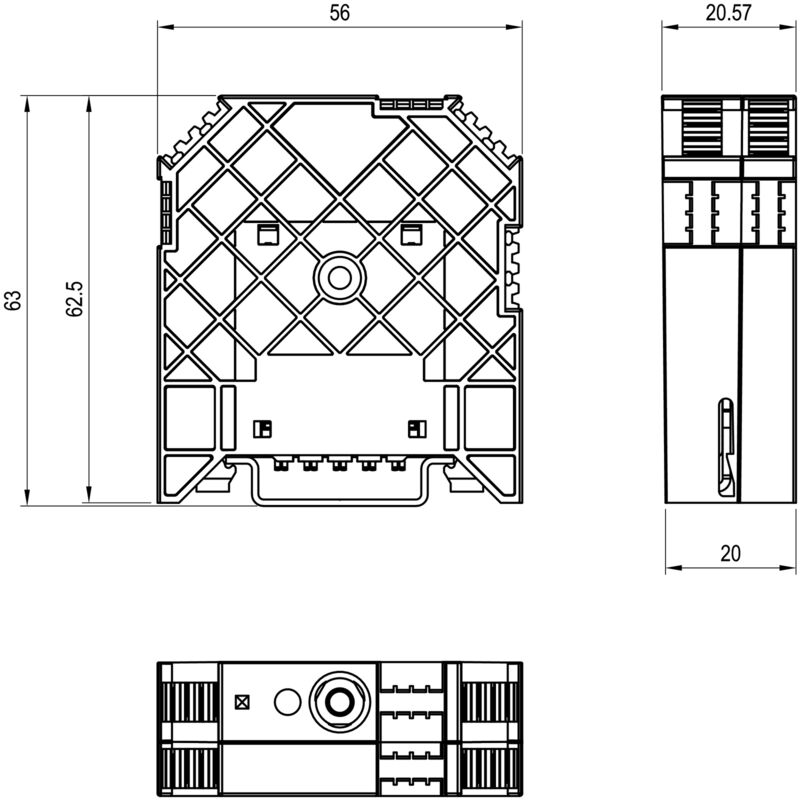

| 深 | 63 mm |
| 深度 (英寸) | 2.48 inch |
| 高度 | 56 mm |
| 高度 (英寸) | 2.205 inch |
| 宽度 | 20.6 mm |
| 宽度 (英寸) | 0.811 inch |
| 净重 | 53.88 g |
| 存储温度 | -40 °C...85 °C |
| 湿度 | 5...95 %, 无凝结 |
| SIL 符合 IEC 61508 | 无 |
| MTTF | 120 a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 配置 | 无 |
| 负载阻抗电流 | ≤ 600 Ω |
| 开关电流 | 5 A |
| 导轨 | TS 35 |
| 配置 | 无 |
| 防护等级 | IP20 |
| 联接类型 | 插座 / 插座 |
| 产品信息 |

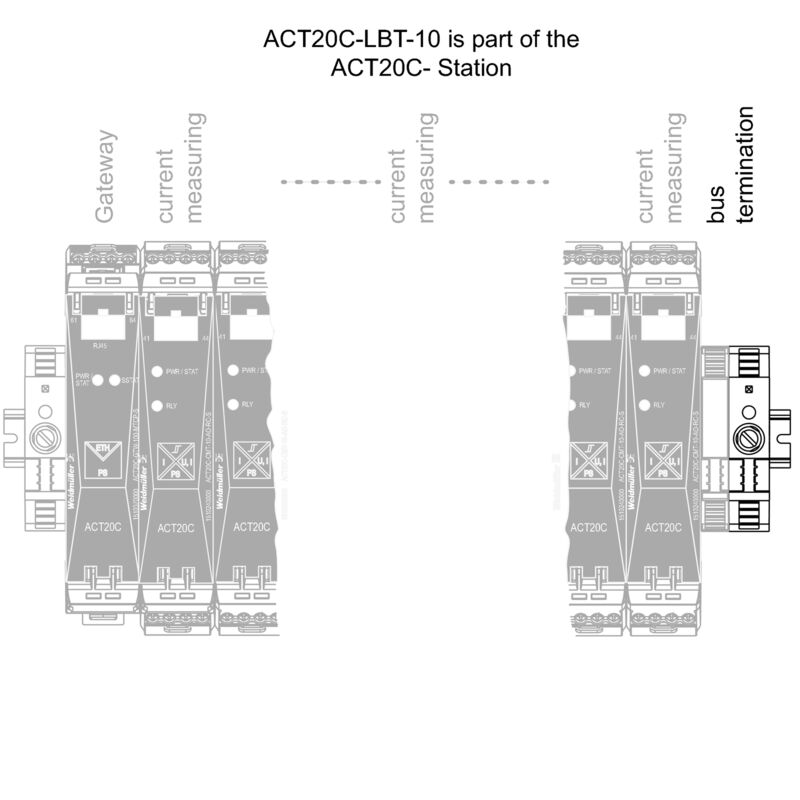

ACT20C-LBT-10 总线终端器是 ACT20C 基站 DIN 导轨总线上必要的电气终端。产品也具有机械末端的功能。 属性 • ACT20C 基站内部通信总线的右侧电气终端 • 通过集成的 CH20M 总线卡脚安装至 TS 35 DIN 导轨 • 集成的机械末端功能 |
| 认证/证书/一致性声明 | [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107927) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510340000) |
| 用户文档 |
[Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35897)
[Application notes -- Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39939) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001583 |
| ETIM 7.0 | EC001583 |
| ETIM 8.0 | EC001583 |
| ETIM 9.0 | EC001583 |
| ECLASS 9.0 | 27-14-31-54 |
| ECLASS 9.1 | 27-14-31-54 |
| ECLASS 10.0 | 27-14-31-54 |
| ECLASS 11.0 | 27-14-31-92 |
| ECLASS 12.0 | 27-14-31-92 |
| ECLASS 13.0 | 27-14-31-92 |
| ECLASS 14.0 | 27-14-31-92 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
