特性
| 版本 | 频率信号转换器, 不包括导轨总线供应, 输入 : 频率, 输出 : 0(4)-20 mA, 0(2)-10 V |
| 订货号 | 2825130000 |
| 类型 | ACT20M-FRQ-AO-X-S |
| GTIN (EAN) | 4064675360940 |
| 数量 | 1 PC |
| 深 | 114.3 mm |
| 深度 (英寸) | 4.5 inch |
| 高度 | 112.5 mm |
| 高度 (英寸) | 4.429 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 999 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -25 °C...70 °C |
| 湿度 | 0...95 % （无凝结） |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 传感器 |
NAMUR 传感器符合 EN60947-5-6
NPN / PNP transistor (trig-level low: ≤4 V high: ≥7 V ) TTL (trig-level low: ≤0.8 V high: ≥2.0 V) Tacho (trig-level low: ≤-50 mV high: ≥+50 mV) 专用电流（触发水平：用户定义） 专用电压（触发水平：用户定义） S0 (trig-level low: ≤2.2 mA high: ≥9.0 mA ) |
| 传感器电源 | 5…17 V |
| 输入数 | 1 |
| 输入频率 | 0…100kHz |
| 电压负载电阻 | ≥ 10 kΩ |
| 类型 |
有源
连接控制器必须是无源的 |
| 负载阻抗电流 | ≤ 600 Ω |
| 输出信号限制 | < 28 mA |
| 输出电压，备注 |
0(2)...10 V
0/1...5 V 0(0,2)…1 V |
| 输出电流 |
0...20 mA
4...20 mA 发生传感器错误时 downscale (3,5 mA) upscale (23 mA) |
| 输出路数 | 1 |
| 供电电压 | 24 V DC ± 30 % |
| 导轨 | TS 35 |
| 最大功耗 | 1.2 W |
| 标准功耗 | 0.65 W |
| 温度系数 | ≤0,01% of measurement range⁄°C |
| 精度 | 基本精度：0.0002 Hz |
| 绝缘 | 三路分离器 |

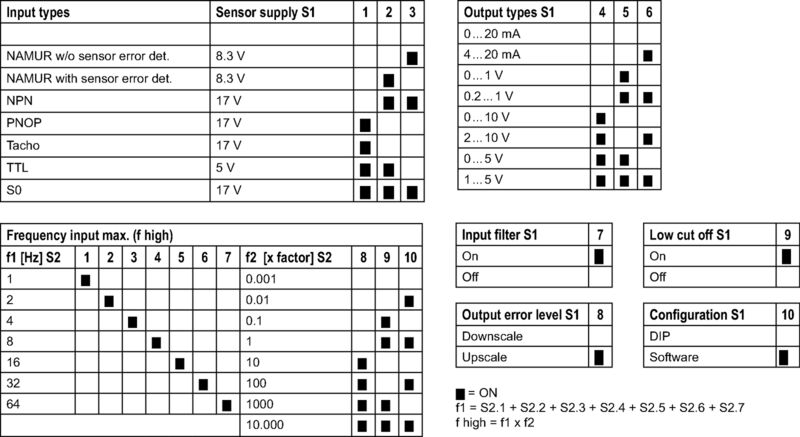

| 配置 |
DIP 开关
带 FDT/DTM 软件 |
| 防护等级 | IP20 |
| 阶跃响应时间 |
≤ 30ms
（0…90% / 100…10% 输入水平） |
| EMC 标准 | IEC 61326-1 |
| 污染等级 | 2 |
| 绝缘 | 三路分离器 |
| 绝缘电压 | 2.5kVeff / 1 分钟 |
| 过压等级 | II |
| 额定电压 |
300 Veff
300 V |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 30 |
| 导线最大压接面积 AWG | AWG 14 |
| EMC 标准 | IEC 61326-1 |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_307397) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305589) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2825130000) |
| 软件 |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_307393) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002918 |
| ETIM 7.0 | EC002918 |
| ETIM 8.0 | EC002918 |
| ETIM 9.0 | EC002918 |
| ECLASS 9.0 | 27-21-01-28 |
| ECLASS 9.1 | 27-21-01-28 |
| ECLASS 10.0 | 27-21-01-28 |
| ECLASS 11.0 | 27-21-01-28 |
| ECLASS 12.0 | 27-21-01-28 |
| ECLASS 13.0 | 27-21-01-28 |
| ECLASS 14.0 | 27-21-01-28 |
| ROHS | 一致 |
