特性
| 版本 | 电流测量变送器, 限值监控, 输入 : 0…1/5/10 A, 模拟输出, 继电器输出 |
| 订货号 | 2044850000 |

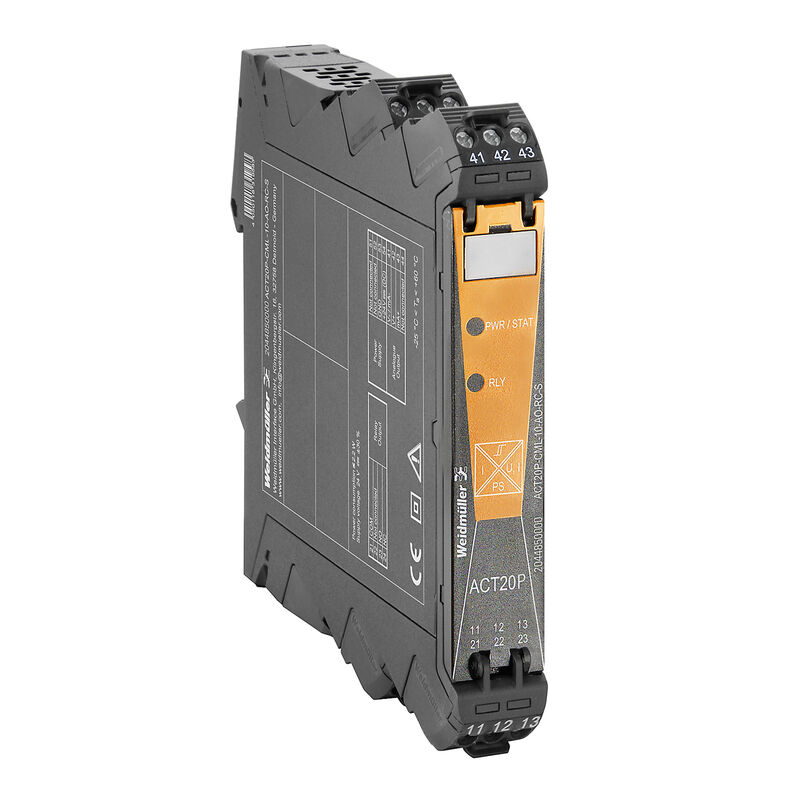

| 类型 | ACT20P-CML-10-AO-RC-S |
| GTIN (EAN) | 4050118409680 |
| 数量 | 1 PC |
| 深 | 113.6 mm |
| 深度 (英寸) | 4.472 inch |
| 高度 | 119.2 mm |
| 高度 (英寸) | 4.693 inch |
| 宽度 | 17.5 mm |
| 宽度 (英寸) | 0.689 inch |
| 净重 | 141 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -25 °C...60 °C |
| 湿度 | 5...95 %, 无凝结 |
| MTTF | 130 a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 输入数 | 1 |
| 输入测量范围 |
可设置
0 至 1/5/10 A 交流 (RMS) 或直流 最大峰值电流 10 × I输入 (1 s) 对于直流电流测量 (AA)：输出端上的电流方向显示（-/+ 模拟值） |
| 输入频率 | AC: 15…400 Hz (true root mean square) |
| 过载行为 | 最大峰值电流 10 × 输入 1 s |
| 类型 |
有源
连接控制器必须是无源的 |
| 负载阻抗电流 | ≤ 600 Ω |
| 告警功能 |
浪涌电流
欠流 报警限值设置：2…105% 迟滞 5% / 10% 报警延迟：0…10 s |
| 持续电流 | 2 × I Input |
| 数字输出 | 1 |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 24 V |
| 类型 |
继电器，1 个转换触点
普通 / 反向调节 |
| 额定开关电流 | 2 A |
| 传输功能 | 直接或间接 |
| 模拟输出数量 | 1 |
| 模拟量输出类型 | 电压或电流输出 （可设置的） |
| 电压负载电阻 | ≥ 10 kΩ |
| 电流负载电阻 | ≤ 600 Ω |
| 输出电压 |
可调节
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
| 输出电流 |
可调节
0...20 mA 4...20 mA -20…+20 mA |
| 供电电压 | 16,8 V…31,2 V |
| 导轨 | TS 35 |
| 最大功耗 | 2.2 W |
| 温度系数 |
≤ ±100 ppm⁄K @ -25…+55 °C
≤ ±200 ppm/K @ +55…+70 °C |
| 精度 |
≤ ±0.3 % @ 1 A / 5 A
≤ ±0.6 % @ 10 A |
| 绝缘 |
4 路隔离器
输入/输出/电源/继电器之间 |
| 配置 | DIP 开关和电位计 |
| 防护等级 | IP20 |
| 阶跃响应时间 |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| EMC 标准 | EN 61326-1 |
| 抗冲击耐压 | 6 kV (1.2/50 µs) |
| 检测电压 | 4 kV |
| 污染等级 | 2 |
| 绝缘 |
4 路隔离器
输入/输出/电源/继电器之间 |
| 绝缘电压 | 4 kVeff / 1 min. |
| 过压等级 | III |
| 额定电压 | 300 V ACrms |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 12 |
| 产品信息 |
ACT20P-CML-10-AO-RC-S 设备能对高达10A的交流和直流电流进行测量和监测。采用真有效值法，即使电流波形失真也能进行精确测量。
该设备配备了集成限值监测，可调节开关阈值、延时和迟滞，以及继电器输出。 属性 • 真实有效测定值（真实 RMS）或算术平均数（AA）测定 • 过流或欠流的限值监控 • 依据开路/闭路原理的继电器输出 • 可调节过滤电流峰值的触发延迟 • 工作状态和错误信息通过前面板LED显示，输出信号符合NE43、NE44、NE107。 • 用电位四路绝缘实现安全隔离，符合 IEC/EN 61010-2-201。 |
| 认证/证书/一致性声明 |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_207546) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65829) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2044850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2044850000) |
| 软件 | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| 用户文档 | [instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_257222) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
