特性
| 版本 | 频率信号转换器, 限值监控, 频率, PWM, 模拟 V / mA, 晶体管（警报） |
| 订货号 | 2447940000 |
| 类型 | ACT20P-PRO-FI-AO-DO-S |
| GTIN (EAN) | 4050118462111 |
| 数量 | 1 PC |
| 深 | 113.7 mm |
| 深度 (英寸) | 4.476 inch |
| 高度 | 117.2 mm |
| 高度 (英寸) | 4.614 inch |
| 宽度 | 12.5 mm |
| 宽度 (英寸) | 0.492 inch |
| 净重 | 999 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...60 °C |
| 湿度 | 0...95 % （无凝结） |
| SIL 符合 IEC 61508 | 无 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| PWM 测量，选通时间 | 20 ms … 20 s |
| PWM 测量，阶跃响应时间 | 20 ms … 20 s + 20 ms |
| 传感器 |
NPN / PNP transistor (trig-level low: ≤4 V high: ≥7 V )
NAMUR 传感器符合 EN60947-5-6 开关，带/无RS,RP 2-wire transmitter (without own power supply) 3 wire NPN/PNP-transistor frequency generator PDM |
| 传感器电源 |
18 V ±15 %
8.2 V ±15% (@ NAMUR 传感器) |
| 型号 | 频率或 PWM |
| 脉冲占空比 | 0–-100% 推/拉或推, 可进行参数设置 |
| 输入数 | 1 |
| 输入电压 |
阈值电压 (NPN / PNP 传感器)：3 V…43.5 V (可配置)
迟滞级别：≥0.5 V |
| 输入频率 | 0,01 Hz…200 kHz |
| 动作延时 | 0...180 s |

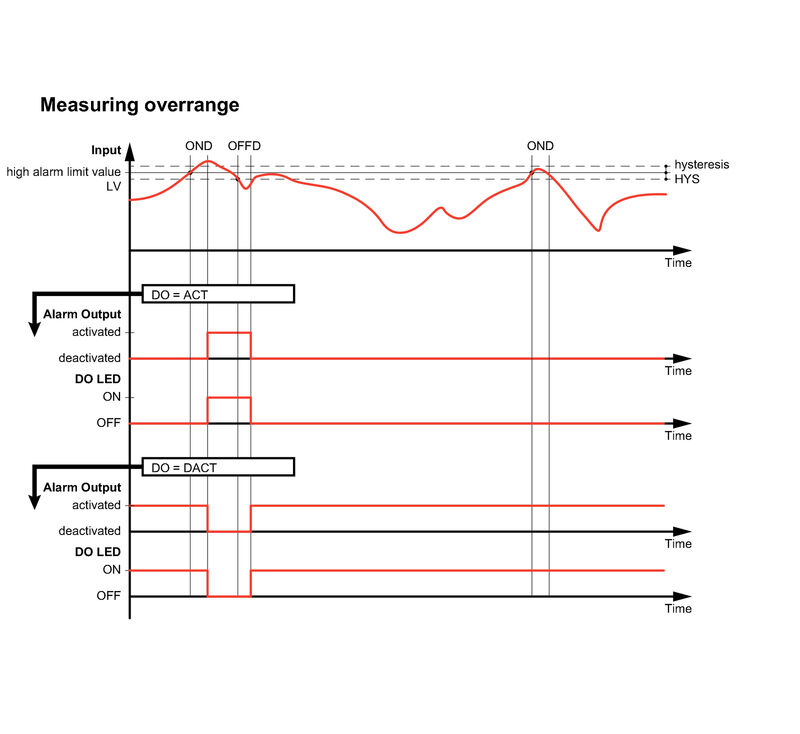

| 告警功能 |
可配置

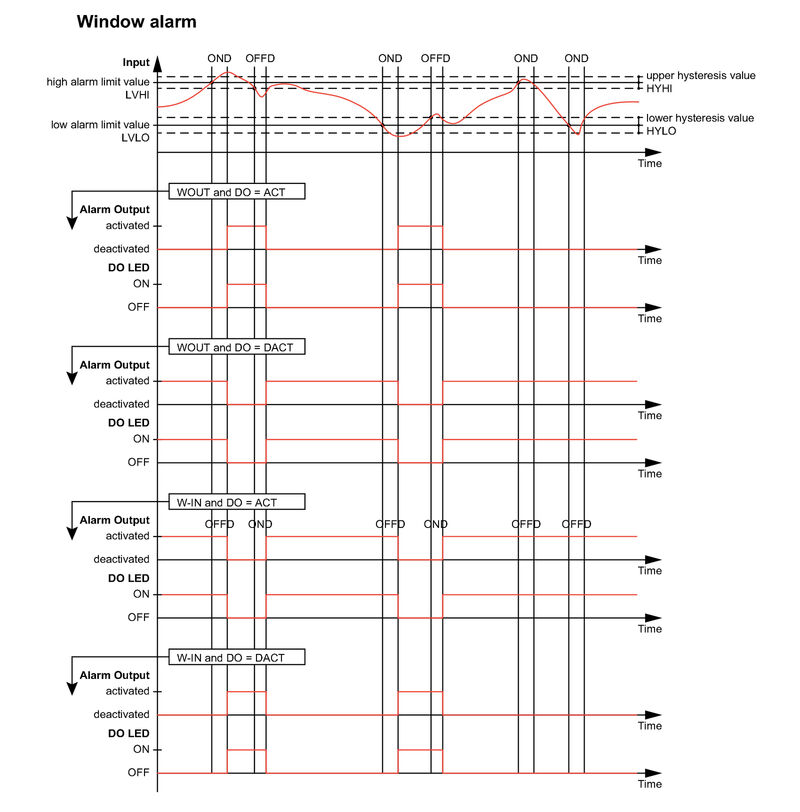

上限和下限值，窗口范围 输入端短路 报警延迟：0…10 s 迟滞可调节 |
| 数字输出 | 1 |
| 滞后 | 1...20 % |
| 类型 |
NPN 晶体管
切换频率 5 Hz |
| 额定开关电压 | 24VDC ±30% |
| 额定开关电流 | 100 mA |
| 传输功能 |
linear, √X, X1, X1.5, X2, X2.5, 1-X
直接或间接 输出跨度的 -5…+5 % (TRIM) |
| 信号输出 | 直接或者相反 |
| 模拟输出数量 | 1 |
| 模拟量输出类型 | 电压或电流输出 （可设置的） |
| 电压负载电阻 | ≥ 1 kΩ |
| 电流负载电阻 | ≤ 600 Ω |
| 输出电压 |
0...5 V
0/1...5 V 0(2)...10 V -5…+5 V -10...+10 V |
| 输出电流 |
-20…+20 mA
± 10mA 0(4)...20 mA 故障时可通过设置减小 (3.5 mA) ⁄ 增大 (23 mA) |
| 供电电压 |
24…230 V DC ±15%
24…230 V AC ±15% @48…62 Hz |
| 功耗 | ≤ 2.6 W |
| 导轨 | TS 35 |
| 温度系数 |
≤ 0.02 % / °C
≤ 100 ppm/K 终值 |
| 精度 | ≤0.05 % 的跨度 |
| 绝缘 | 4 路隔离器 |

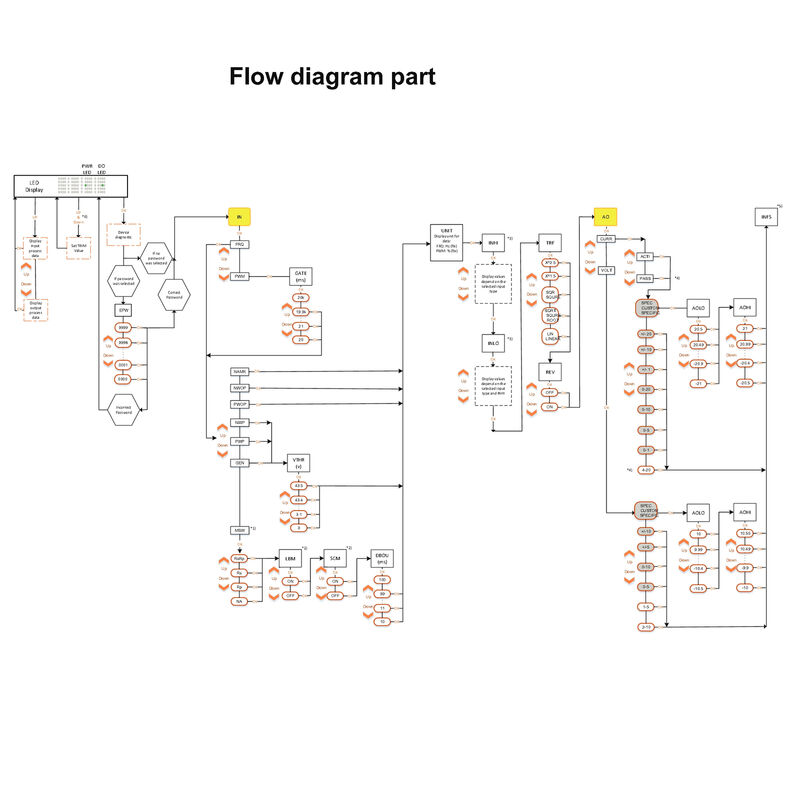

| 配置 | with push-buttons and display |
| 长期偏离 | ≤ 测量范围的 ±0.05% / 每年 |
| 防护等级 | IP20 |
| 阶跃响应时间 | 40 ms + 周期 |
| EMC 标准 | EN 61326-1 |
| 抗冲击耐压 | 5 kV (1.2/50 µs) |
| 污染等级 | 2 |
| 绝缘 | 4 路隔离器 |
| 绝缘电压 | 4 kVeff / 1 min. |
| 过压等级 | II |
| 额定电压 | 600 V |
| 安全等级 | 否 |
| 联接类型 | 螺钉联接 |
| 认证/证书/一致性声明 |
[UL certification for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_306642)
[DNV certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_311428) [Bureau Veritas certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_315014) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [UL certification (hazardous locations) for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321818) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_310773) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188400) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2447940000) |
| 用户文档 |
[Configuration manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_290967)
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_306261) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002918 |
| ETIM 7.0 | EC002918 |
| ETIM 8.0 | EC002918 |
| ETIM 9.0 | EC002918 |
| ECLASS 9.0 | 27-21-01-28 |
| ECLASS 9.1 | 27-21-01-28 |
| ECLASS 10.0 | 27-21-01-28 |
| ECLASS 11.0 | 27-21-01-28 |
| ECLASS 12.0 | 27-21-01-28 |
| ECLASS 13.0 | 27-21-01-28 |
| ECLASS 14.0 | 27-21-01-28 |
| 认证 |     |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E337701 |
