特性
| 版本 | 串口转换器, 输入 : 串行 RS232 信号, 输出 : RS485/422, 供电电压: 24 V DC ± 20 % |
| 订货号 | 3027150000 |
| 类型 | ACT20P-RS232-RS485/422-P |
| GTIN (EAN) | 4099986959552 |
| 数量 | 1 PC |

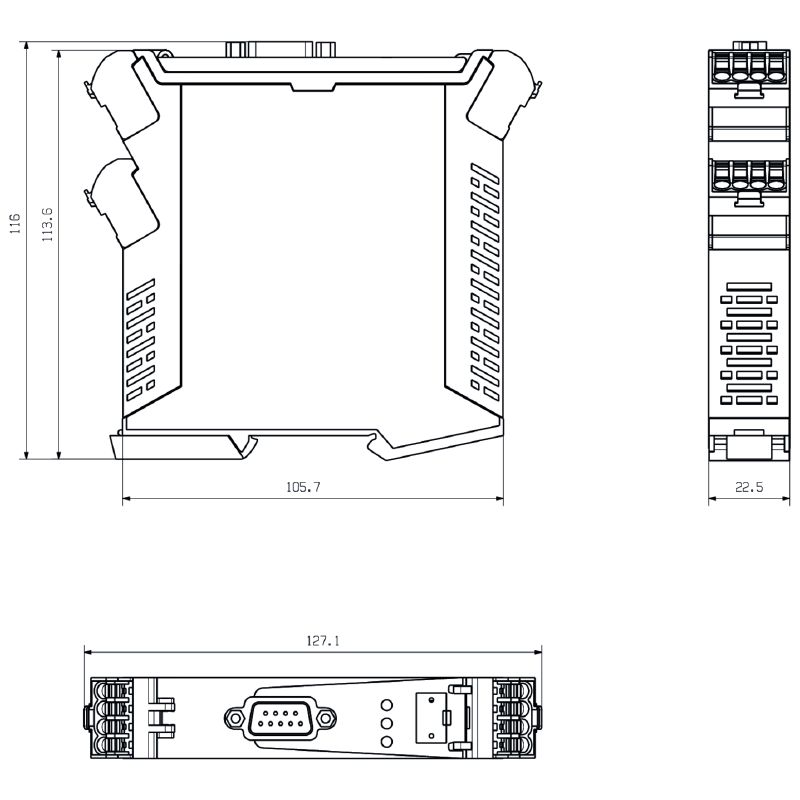

| 深 | 114.2 mm |
| 深度 (英寸) | 4.496 inch |
| 高度 | 117.2 mm |
| 高度 (英寸) | 4.614 inch |
| 宽度 | 22.5 mm |
| 宽度 (英寸) | 0.886 inch |
| 净重 | 152 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -20 °C...70 °C |
| 湿度 | 5...95 %, 无凝结 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 型号 | RS232 |
| 传输速率 |
9.600 bps
19.2 kBit/s 115.2 kBit/s 8 bit 或 8 bit + 校验位 |
| 位失真 | <5 % |
| 位延迟 | ≤ 3 µs |
| 分配 | 通过DIP开关可以在DTE及DCE之间进行转换 |
| 协议 | Serial data transfer |
| 型号 | RS232 |
| 奇偶性 | 偶数 |
| 寻址 | 自动 |
| 总线上的设备数量，最大值 | 32 |
| 接口 | 1 x 串口 RS-232/RS-485/RS-422 |
| 数据传输方向控制 | 自动或通过RS232 RTS / CTS控制 |
| 波特率 | 2.4 / 4.8 / 9.6 / 19.2 / 57.6 / 115.2 kBaud |
| 联接类型 | SUB-D9（插头，M3） |
| 通讯 | 双向 |
| 传输距离，最大值 (RS485/422) | 1,200 m |
| 位失真 (RS485/422) | <5 % |
| 位延迟 (RS485/422) | <3 µs |
| 插座联接类型 | 螺钉联接 |
| 数据传输方向控制 (RS485/422) | 自动或通过 RS232 RTS/CTS 控制 |
| 类型 | RS485/422 |
| 供电电压 | 24 V DC ± 20 % |
| 功耗 | ≤ 1.5 W |
| 名义功耗 | 1.2 VA |
| 安装指导 | 仅供室内使用 |
| 导轨 | TS 35 |
| 工作海拔 | ≤ 2000 m |
| 应用范围 |
将 RS232 信号转换为 RS485/422 信号
使用 RS485 可延长电缆长度 多参与者联网 |
| 绝缘 | 三路分离器 |
| 配置 | DIP 开关 |
| 防护等级 | IP20 |
| EMC 标准 | EN 61326 |
| 污染等级 | 2 |
| 绝缘 | 三路分离器 |
| 绝缘电压 输入或输出/电源 | 2 kV DC / 1 min. |
| 过压等级 | II |
| 联接类型 | PUSH IN |
| 额定连接下的裸线长度 | 10 mm |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 最小多股导线接线截面积 | 0.2 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 多股软导线的最小压接面积(AWG) | AWG 24 |
| 多股软导线的最大压接面积(AWG) | AWG 14 |
| 产品信息 | 接口转换器旨在用于工业环境中的 RS232/RS485/422 系统。根据使用情况，设备可实现不同的功能，具体请参阅章节“应用”。 |
| 认证/证书/一致性声明 |
[UL-Certificate for Canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_325968)
[UL-Certificate for US](https://mdcop.weidmueller.com/mediadelivery/asset/900_325969) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_326708) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323616) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_325863) |
| 产品目录 | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000310 |
| ETIM 7.0 | EC000310 |
| ETIM 8.0 | EC000310 |
| ETIM 9.0 | EC000310 |
| ETIM 10.0 | EC000310 |
| ECLASS 9.0 | 19-17-92-90 |
| ECLASS 9.1 | 27-21-01-90 |
| ECLASS 10.0 | 19-17-92-90 |
| ECLASS 11.0 | 19-17-90-90 |
| ECLASS 12.0 | 27-06-03-20 |
| ECLASS 13.0 | 27-06-03-20 |
| ECLASS 14.0 | 27-06-03-20 |
| ECLASS 15.0 | 27-06-03-20 |
| 认证 |  |
| UL File Number Search | [UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 证书号 (cULus) | E141197 |
