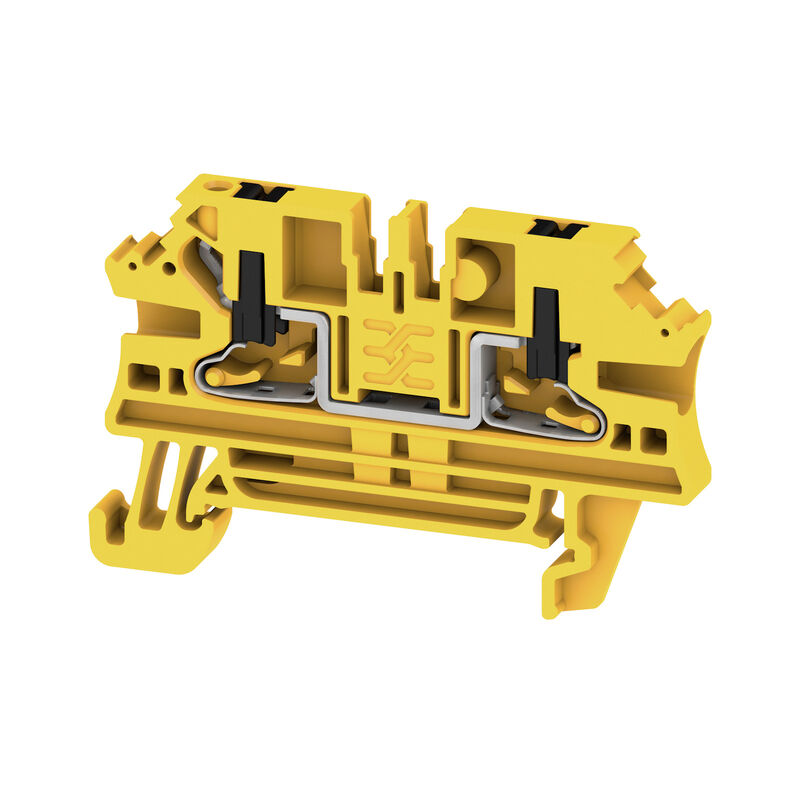

Feed-through terminal block, PUSH IN, black/yellow, 2.5 mm², 24 A, 800 V, Number of connections: 2

ID výrobku 2847320000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 88 Příbuzné výrobky 1078
Zulassungen General ordering data Abmessungen und Gewichte Temperaturen Umweltanforderungen Material data Rating data IECEx/ATEX System specifications Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Bemessungsdaten UL data hodnocení Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/97ca7c49-72a6-43d6-8530-aae8293fa226/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Feed-through terminal block, PUSH IN, black/yellow, 2.5 mm², 24 A, 800 V, Number of connections: 2
Číslo objednávky
2847320000
Typ
AL2C 2.5 FE
GTIN (EAN)
4064675456865
Množství
100 ks

Abmessungen und Gewichte

Hloubka
36,5 mm
Depth (inches)
1,437 inch
Výška
57 mm
Height (inches)
2,244 inch
Šířka
5,1 mm
Largeur (pouces)
0,201 inch
Čistá hmotnost
3,194 g

Temperaturen

Skladovací teplota
-25 °C...55 °C
długotrwała temperatura użytkowa, min.
-60 °C
Температура при длительном использовании, макс.
130 °C

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Material data

Základní materiál
Wemid
Barevný
black/yellow
Barva provozních prvků
orange
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Č. osvědčení (ATEX)
TUEV22ATEX8826U
Č. osvědčení (IECEX)
IECEXTUR22.0019U
Max. napětí (ATEX)
550 V
Proud (ATEX)
21.5 A
Průřez vodiče max. (ATEX)
4 mm²
Max. napětí (IECEX)
550 V
Proud (IECEX)
21.5 A

System specifications

Nutná koncová deska
Yes
Počet potenciálů
1
Počet úrovní
1
레벨당 클램프 지점 개수
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
0,75 mm²
Dvojdutinka, max.
0,5 mm²
Délka odizolování
10 mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně splétané, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
2,5 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
vrchol
na straně
Typ připojení
PUSH IN
Upínací rozsah, max.
2,5 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
26 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
20 A
Velikost proudu C (CSA)
20 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-70089609

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 28
Standardy
IEC 60947-7-1

Bemessungsdaten

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
20 A
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
