接线端子APG 1.5/8

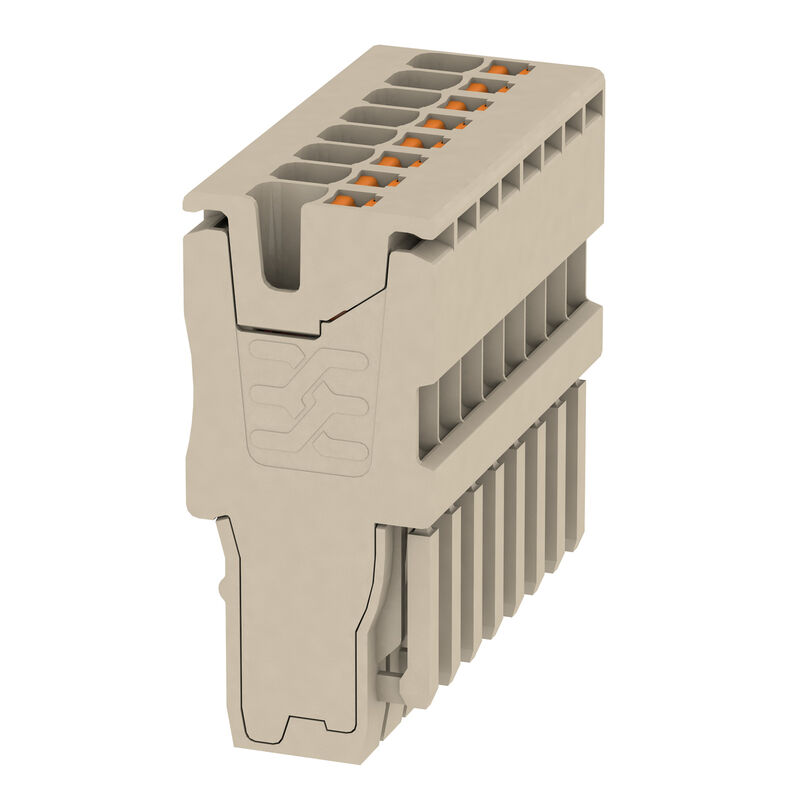

产品图片
接线端子APG 1.5/8
接线端子APG 1.5/8

接线端子APG 1.5/8

插头, 1.5 mm², 500 V, 17.5 A, 回路数: 8, 深褐

商品编号 2482410000
下载技术数据页 工程支持 产品下载
配件 10 是附件 15 相关商品 317
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 dalsze dane techniczne Зажимаемые провода (расчетное соединение) Dati dimensionamento secondo CSA 通用的 额定数据 Dati dimensionamento secondo UL 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

通用订货数据

版本
插头, 1.5 mm², 500 V, 17.5 A, 回路数: 8, 深褐
订货号
2482410000
类型
APG 1.5/8
GTIN (EAN)
4050118494471
Qty.
20 PC

尺寸和重量

深
31.15 mm
深度 (英寸)
1.226 inch
高度
14 mm
高度 (英寸)
0.551 inch
宽度
28 mm
宽度 (英寸)
1.102 inch
Nettó tömeg
9.312 g

温度

存储温度
-25 °C...55 °C
环境温度
-5 °C…40 °C
最小持续工作温度
-60 °C
最大持续工作温度
130 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

Basic material
Wemid
Couleur
深褐
触发元件颜色
橙色
UL 94 flammability rating
V-0

系统特征值

必须的端板
无
Potenciálok száma
8
层数
1

dalsze dane techniczne

Type de montage
втычной

Зажимаемые провода (расчетное соединение)

剥线长度
10 mm
压接范围，最大
1.5 mm²
压接范围，最小
0.14 mm²
导线最大压接面积 AWG
AWG 14
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
1.5 mm²
导线连接截面积，单股硬导线，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
1.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.14 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
1 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.14 mm²
接线截面积，多股线，最大
1.5 mm²
接线截面积，多股线，最小
0.14 mm²
最大压接面积 软导线
1.5 mm²
最小多股导线接线截面积
0.14 mm²
测量规 按照 60 947-1 标准
A1
联接点数量
8
联接类型
PUSH IN
螺丝刀口尺寸
0.4 x 2.0 mm
连接方向
上方

Dati dimensionamento secondo CSA

CSA 认证号
200039-70089609
导线最大压接面积(CSA)
14 AWG
最小导线横截面积（CSA ）
26 AWG
电压大小 B（CSA）
300 V
电压大小 C (CSA)
300 V
电压大小 D（CSA）
600 V
电流 大小 B (CSA)
13 A
电流 大小 C (CSA)
13 A
电流 大小 D (CSA)
5 A

通用的

回路数
8
导线最大压接面积 AWG
AWG 14
导线最小压接面积 AWG
AWG 26
标准
符合 IEC 60947-7-1 标准

额定数据

Rated cross-section
1.5 mm²
额定电压
500 V
Tension nominale par rapport bloc de jonction voisin
500 V
Tension nominale DC
500 V
Jmenovitý proud
17.5 A
Áram maximum vezetékoknál
17.5 A
Szabványok
符合 IEC 60947-7-1 标准
体积电阻率符合 IEC 60947-7-x 标准
1.83 mΩ
Névleges lökőfeszültség
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0.56 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Dati dimensionamento secondo UL

cURus 证书号
E60693
最大导线尺寸 工厂接线 (cURus)
14 AWG
最大导线尺寸 现场接线 (cURus)
14 AWG
最小导线尺寸 工厂接线 (cURus)
26 AWG
最小导线尺寸 现场接线 (cURus)
26 AWG
电压大小 B （cURus）
300 V
电压大小 C （cURus）
300 V
电压大小 D （cURus）
600 V
电流大小 B （cURus）
13 A
电流大小 C （cURus）
13 A
电流大小 D （cURus）
5 A

分类

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
