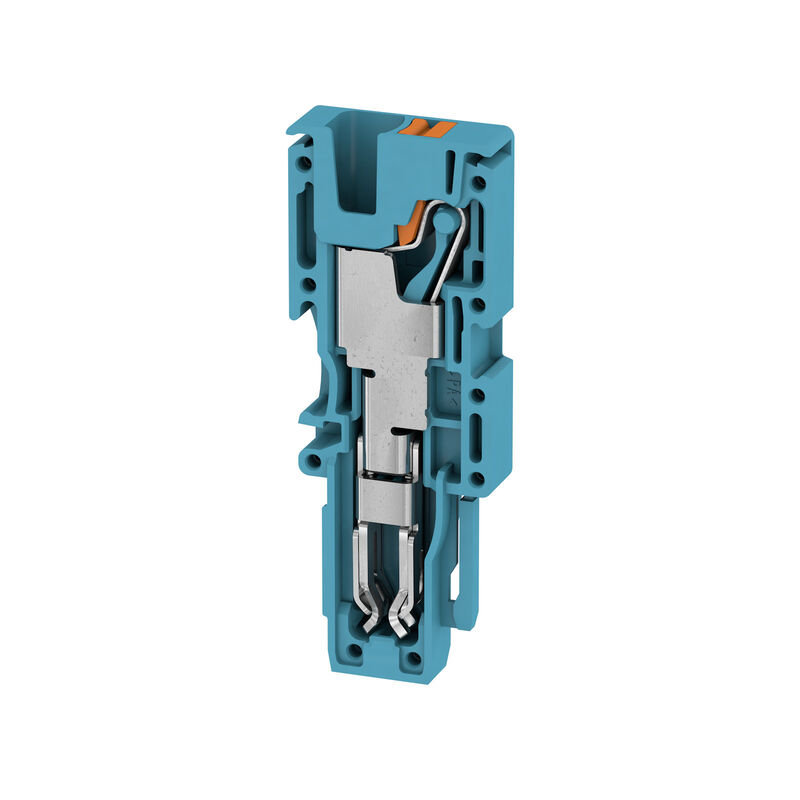

接线端子APG 4 L BL

插头, 4 mm², 800 V, 32 A, 回路数: 1, 蓝色

商品编号 2540560000

特性

通用订货数据

版本	插头, 4 mm², 800 V, 32 A, 回路数: 1, 蓝色
订货号	2540560000
类型	APG 4 L BL
GTIN (EAN)	4050118552676
数量	50 PC

尺寸和重量

深	50.95 mm
深度 (英寸)	2.006 inch
高度	19 mm
高度 (英寸)	0.748 inch
宽度	6.1 mm
宽度 (英寸)	0.24 inch
净重	5.456 g

温度

存储温度	-25 °C...55 °C
最小持续工作温度	-60 °C
最大持续工作温度	130 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料参数

材料	Wemid
颜色编码	蓝色
阻燃等级符合 UL 94	V-0

系统特征值

电位数量	1
层数	1

可压接导线 (额定联接)

剥线长度	10 mm
压接范围，最大	4 mm²
压接范围，最小	0.14 mm²
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
导线连接截面积，单股硬导线，最大	4 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	4 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	4 mm²
接线截面积，多股线，最小	0.5 mm²
最大压接面积软导线	4 mm²
最小多股导线接线截面积	0.5 mm²
测量规按照 60 947-1 标准	A4
联接点数量	1
联接类型	PUSH IN
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	上方

额定数据（CSA）

CSA 认证号	200039-70089609
导线最大压接面积(CSA)	10 AWG
最小导线横截面积（CSA ）	26 AWG
电压大小 B（CSA）	600 V
电压大小 C (CSA)	600 V
电压大小 D（CSA）	600 V
电流大小 B (CSA)	30 A
电流大小 C (CSA)	30 A
电流大小 D (CSA)	5 A

通用的

回路数	1
导线最大压接面积 AWG	AWG 12
导线最小压接面积 AWG	AWG 26
标准	符合 IEC 60947-7-1 标准

额定数据

额定横截面	4 mm²
额定电压	800 V
额定直流电压	800 V
额定电流	32 A
最大电流	32 A
标准	符合 IEC 60947-7-1 标准
体积电阻率符合 IEC 60947-7-x 标准	1 mΩ
额定浪涌电压	8 kV
功率损耗符合 IEC 60947-7-x	1.02 W
污染等级	3

额定数据（UL）

cURus 证书号	E60693
最大导线尺寸工厂接线 (cURus)	10 AWG
最大导线尺寸现场接线 (cURus)	10 AWG
最小导线尺寸工厂接线 (cURus)	26 AWG
最小导线尺寸现场接线 (cURus)	26 AWG
电压大小 B （cURus）	600 V
电压大小 C （cURus）	600 V
电压大小 D （cURus）	600 V
电流大小 B （cURus）	30 A
电流大小 C （cURus）	30 A
电流大小 D （cURus）	5 A

下载

认证/证书/一致性声明	[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74579)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2540560000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540560000)
用户文档	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC002848
ETIM 7.0	EC002848
ETIM 8.0	EC002848
ETIM 9.0	EC002848
ECLASS 9.0	27-14-11-92
ECLASS 9.1	27-14-11-92
ECLASS 10.0	27-14-11-92
ECLASS 11.0	27-14-11-92
ECLASS 12.0	27-14-11-92
ECLASS 13.0	27-25-03-90
ECLASS 14.0	27-25-03-90

审批

认证	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
