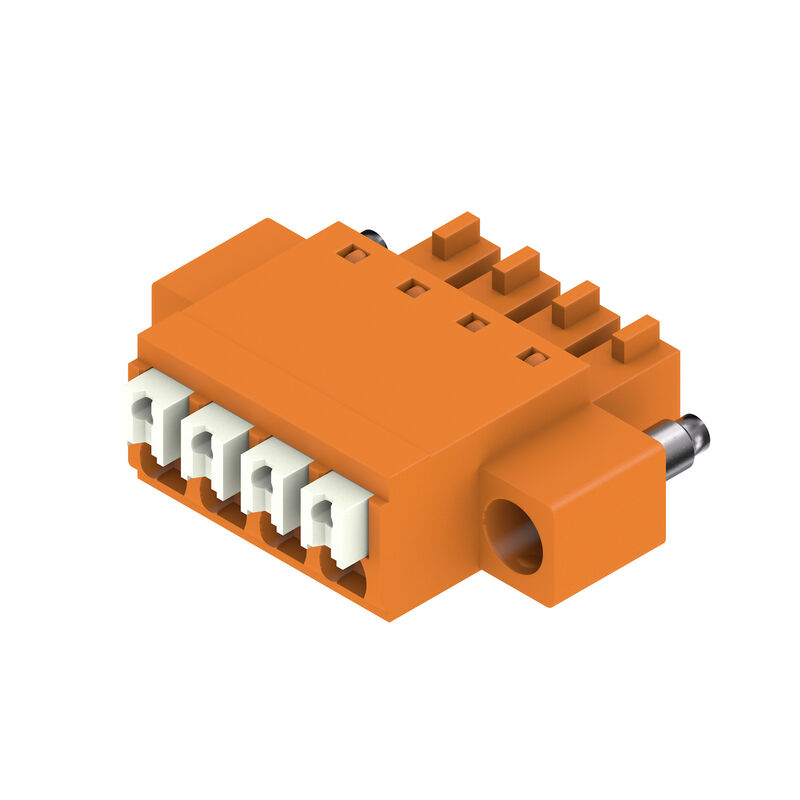

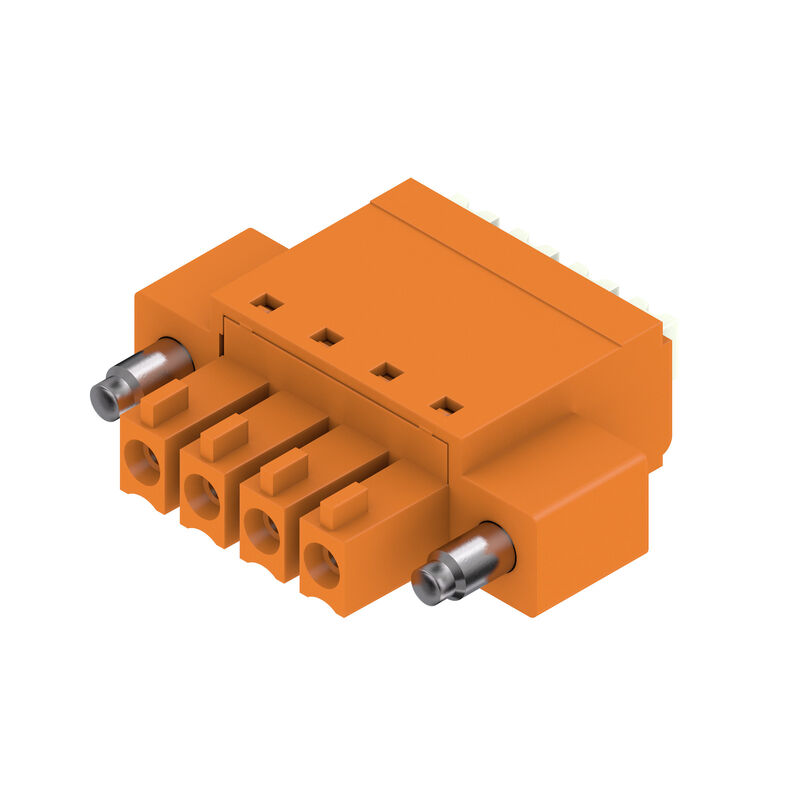

PCB 接插件, 插头, 3.81 mm, 回路数: 4, 180°, 带操作按键的 PUSH IN, 压接范围，最大 : 1.5 mm², 盒装

商品编号 1970370000
下载技术数据页 工程支持 产品下载
相关商品 32
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

バージョン
PCB 接插件, 插头, 3.81 mm, 回路数: 4, 180°, 带操作按键的 PUSH IN, 压接范围，最大 : 1.5 mm², 盒装
注文番号
1970370000
種別
BCF 3.81/04/180F SN OR BX
GTIN (EAN)
4032248679935
数量
50 PC
产品数据
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
包装
盒装

尺寸和重量

深さ
22 mm
深度 (英寸)
0,866 inch
高さ
7,9 mm
高度 (英寸)
0,311 inch
幅
25,63 mm
宽度 (英寸)
1,009 inch
Масса нетто
3,54 g

环保产品合规

RoHS 준수 상태
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统参数

Product family
OMNIMATE 信号 - BC/SC 3.81 系列
Type of connection
现场接线
Tecnica di collegamento cavi
带操作按键的 PUSH IN
Passo in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Direzione d'uscita del conduttore
180°
Number of poles
4
L1 in mm
11,43 mm
L1 in inches
0,45 "
quantità di file
1
Pin series quantity
1
Rated cross-section
1 mm²
防触电保护（按照DIN VDE57106）
手指安全保护
Protection au toucher selon DIN VDE 0470
IP 20 已插入/ IP 10 未插入
防护等级
IP20
Résistance de passage
≤5 mΩ
Codificable
是
剥线长度
9 mm
直杆螺丝刀口尺寸
0.4 x 2.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
8 N
拉力 / 回路，最大
7 N
拧紧扭矩
  • 扭矩类型:
    螺钉法兰
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0,15 Nm
      • 最大:
        0,2 Nm

材料数据

Insulating material
PA 66 GF 30
颜色编码
橙色
触发元件颜色
白色
比色表 (相似)
RAL 2000
绝缘材料组
II
相比漏电起痕指数（CTI）
≥ 550
Isolationsmotstånd
≥ 108 Ω
阻燃等级符合 UL 94
V-0
Contact material
铜合金
插针镀层
镀锡
插头触点叠层结构
4...8 µm Sn 亚光
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
120 °C
最小安装温度
-25 °C
最大安装温度范围
120 °C

适用导线

Clamping range, min.
0,14 mm²
Диапазон зажима, макс.
1,5 mm²
导线最小压接面积 AWG
AWG 26
Wire connection cross section AWG, max.
AWG 16
单股导线的，最小值 H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
软导线，最小压接面积 H05(07) V-K
0,14 mm²
软导线，最大压接面积 H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
1 mm²
带导线管状端头，DIN 46228 部分 1，最小
0,25 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
1,5 mm²
塞规符合 EN 60999 a x b；ø
2.4 mm x 1.5 mm; 1.9mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9025870000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      9004050000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9025860000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0542500000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9019100000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0282800000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,34 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      9025770000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
17,5 A
额定电流，最大回路数 (Tu = 20°C)
17,5 A
额定电流，最小回路数 (Tu = 40°C)
17,5 A
额定电流，最大回路数 (Tu = 40°C)
16,3 A
额定电压值（过电压等级II/污染等级2）
320 V
额定电压值（过电压等级III/污染等级2）
160 V
额定电压值（过电压等级III/污染等级3）
160 V
额定冲击电压（过压等级 II/污染等级2）
2,5 kV
额定冲击电压（过压等级III/污染等级2）
2,5 kV
额定冲击电压（过压等级III/污染等级3）
2,5 kV
瞬时耐电流
3 x 1s ， 76 A

额定数据符合 CSA 标准

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Riferimento ai valori di omologazione
规格为最大值，详情参见认证证书。

包装

Imballaggio
盒装
Lunghezza VPE
140 mm
Larghezza VPE
116 mm
Altezza VPE
25 mm

类型测试

Test: Innesto errato (Non intercambiabilità)
  • 测试:
    目视检查
  • 评价:
    传递

重要注意事项

Соответствие IPC
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
참고 사항

• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 适合连接的导线：1.5 mm² 带管状端头和塑料套，DIN 46 228/1，III/3 对应的额定电压为 125V/2.5 kV，或者II/2 对应的额定电压为 250 V/2.5 kV
• 对于截面积较大的导线，推荐使用压接工具PZ 1,5（订单号9005990000）或PZ 6/5（订单号9011460000）将管状端头制作成压接形状A。
• 针对裸端头
• 针对带护套的管状端头
• 该测试点只能用作电势传感器测试点。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
