BCF 3.81/05/180F SN BK BX




Conforme

[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)

E60693

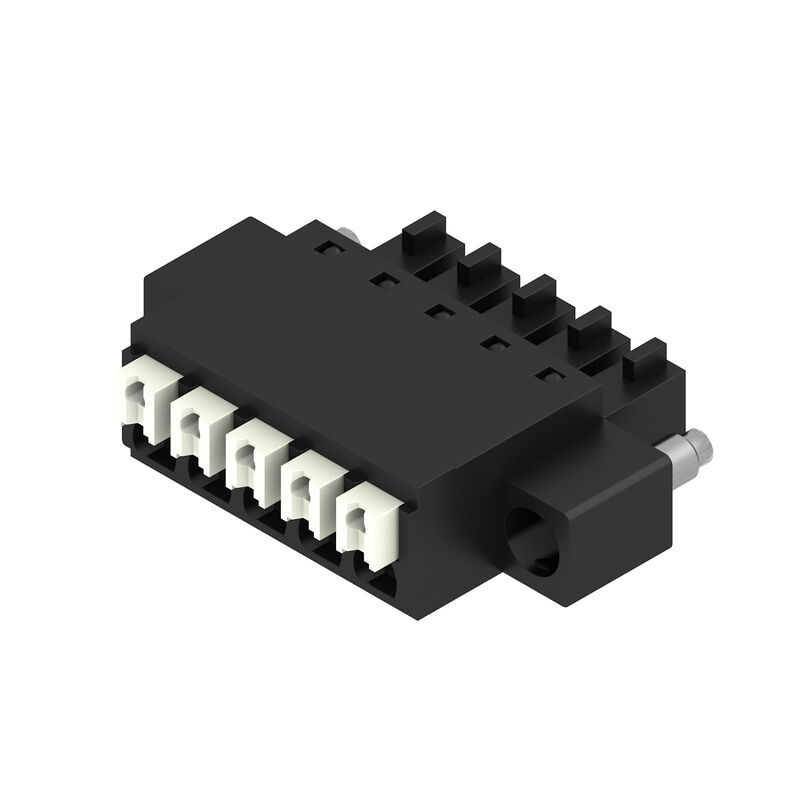

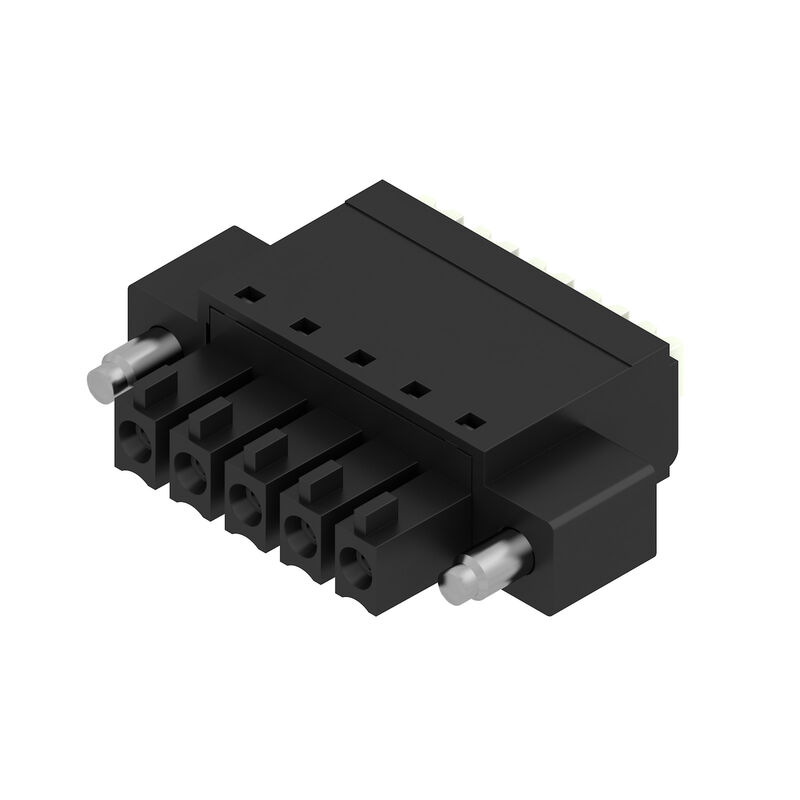

Connettore per circuito stampato, Connettore femmina, 3.81 mm, Numero di poli: 5, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Box

1971620000

BCF 3.81/05/180F SN BK BX

4032248680726

50 Pezzo

IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16

Box

22 mm

0,866 inch

7,9 mm

0,311 inch

29,44 mm

1,159 inch

4,64 g

Conforme senza esenzione

No SVHC superiori a 0,1 wt%

OMNIMATE Signal - Serie BC/SC 3.81

Collegamento al campo

PUSH IN con tasto di attivazione

3,81 mm

0,15 "

180°

5

15,24 mm

0,6 "

1

1

1 mm²

sicurezza per le dita

IP 20 innestato / IP 10 non innestato

IP20

≤5 mΩ

Sì

9 mm

0,4 x 2,5

DIN 5264

25

8 N

7 N

• Tipo di coppia:

  Flangia a vite

• Informazioni sull'utilizzo:

  • Coppia di serraggio:

    • min.:

      0,15 Nm

    • max.:

      0,2 Nm

PA 66 GF 30

nero

bianco

RAL 9011

II

≥ 550

≥ 10⁸ Ω

V-0

Lega di rame

stagnato

4...8 µm Sn opaco

-40 °C

70 °C

-50 °C

120 °C

-25 °C

120 °C

0,14 mm²

1,5 mm²

AWG 26

AWG 16

0,14 mm²

1,5 mm²

0,14 mm²

1,5 mm²

0,25 mm²

1 mm²

0,25 mm²

1,5 mm²

2,4 mm x 1,5 mm; 1,9mm

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    0,5 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      12 mm

  • Terminale consigliato:

    9025870000

  • Lunghezza di spellatura:

    • nominale:

      10 mm

  • Terminale consigliato:

    9004050000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    0,75 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      12 mm

  • Terminale consigliato:

    9025860000

  • Lunghezza di spellatura:

    • nominale:

      10 mm

  • Terminale consigliato:

    0542500000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    1 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      12 mm

  • Terminale consigliato:

    9019100000

  • Lunghezza di spellatura:

    • nominale:

      10 mm

  • Terminale consigliato:

    0282800000

• Sezione trasversale per il collegamento del conduttore:

  • Tipo:

    con cablaggio di precisione

  • nominale:

    0,34 mm²

• terminale:

  • Lunghezza di spellatura:

    • nominale:

      10 mm

  • Terminale consigliato:

    9025770000

Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

IEC 60664-1
IEC 61984

17,5 A

17,5 A

17,5 A

16,3 A

320 V

160 V

160 V

2,5 kV

2,5 kV

2,5 kV

3 x 1s mit 76 A

CSA

200039-1121690

300 V

50 V

300 V

10 A

10 A

AWG 26

AWG 16

Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

CURUS

E60693

300 V

300 V

10 A

10 A

AWG 26

AWG 16

Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Box

160 mm

119 mm

25 mm

• Test:

  ispezione visiva

• Valutazione:

  passato

Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• Conduttori adatti al collegamento: 1,5 mm² con terminale dotato collare isolante, DIN 46 228/1, con tensione nominale di 125 V/2,5 kV con III/3 o 250 V/2,5 kV con II/2
• Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000).
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi
