BCF 3.81/05/180F SN OR BX

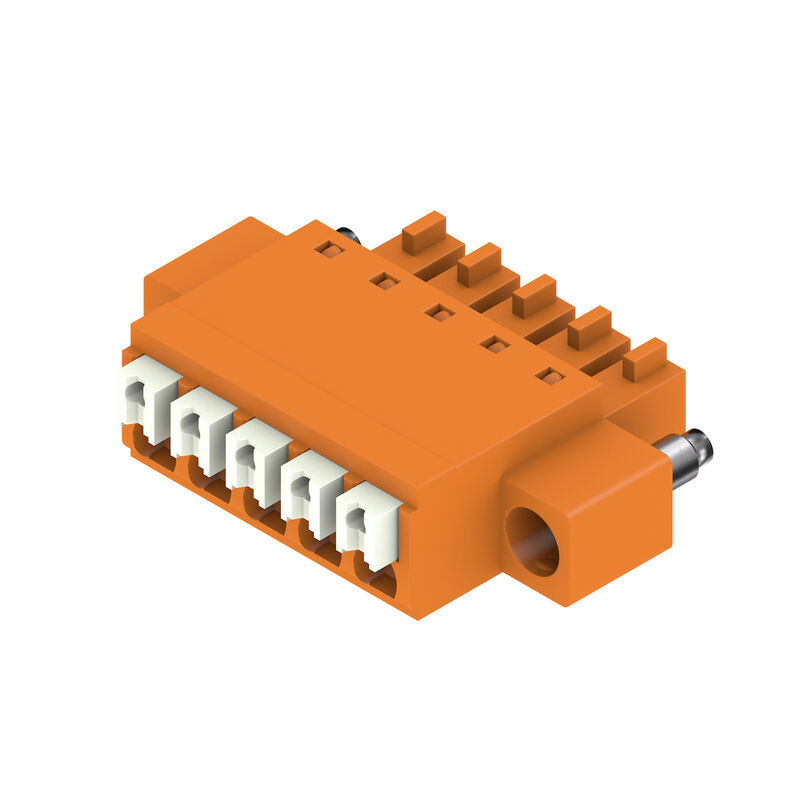

Product image
BCF 3.81/05/180F SN OR BX

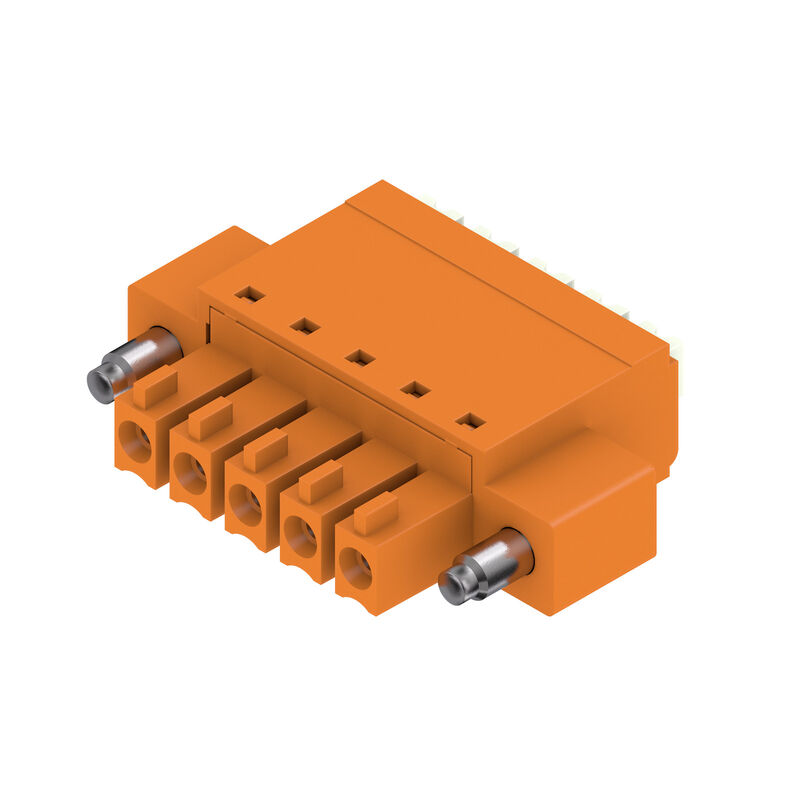

Product image
BCF 3.81/05/180F SN OR BX
Dimensional drawing
BCF 3.81/05/180F SN OR BX
Graph
BCF 3.81/05/180F SN OR BX
Graph
BCF 3.81/05/180F SN OR BX
Graph
BCF 3.81/05/180F SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BCF 3.81/05/180F SN OR BX
Example of use

BCF 3.81/05/180F SN OR BX

Złącze wtykowe do druku, wtyk żeński, 3.81 mm, Liczba biegunów: 5, 180°, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Tuotteen tunnus 1970380000
Lataa tietosivu Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 28
Tanúsítványok Ogólne dane zamówieniowe Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Material data 결선에 적합한 컨덕터 Rated data acc. to IEC Märkdata enligt CSA Dane znamionowe wg UL 1059 Imballaggio Testy typu Ważna informacja Klasyfikacje

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, wtyk żeński, 3.81 mm, Liczba biegunów: 5, 180°, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Order No.
1970380000
Type
BCF 3.81/05/180F SN OR BX
GTIN (EAN)
4032248679942
Qty.
50 szt.
parametry produktu
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
opakowanie
skrzynia

Dimensions and weights

Depth
22 mm
Depth (inches)
0,866 inch
Height
7,9 mm
Wysokość (cale)
0,311 inch
Width
29,44 mm
Szerokość (cale)
1,159 inch
Net weight
4,21 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria BC/SC 3.81
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
PUSH IN z przyciskiem aktywacji
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Conductor outlet direction
180°
Liczba biegunów
5
L1 in mm
15,24 mm
L1 w calach
0,6 "
Number of rows
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
1 mm²
Touch-safe protection acc. to DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Objemový odpor
≤5 mΩ
element kodowany
Tak
Stripping length
9 mm
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
8 N
Siła ciągnięcia / biegun, maks.
7 N
Moment dokręcający
  • Typ momentu obrotowego:
    Kołnierz śrubowy
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,15 Nm
      • maks.:
        0,2 Nm

Material data

Insulating material
PA 66 GF 30
Colour
pomarańczowy
Colour of operational elements
biały
Colour chart (similar)
RAL 2000
Insulating material group
II
Comparative Tracking Index (CTI)
≥ 550
Insulation resistance
≥ 108 Ω
Klasa palności wg UL 94
V-0
Contact material
stop miedzi
Contact surface
cynowana
Layer structure of plug contact
4...8 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

결선에 적합한 컨덕터

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025870000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025860000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9019100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
Reference text
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
16,3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s z 76 A

Märkdata enligt CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 16
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Imballaggio

Balení
박스
VPE Länge
159 mm
VPE width
116 mm
Výška VPE
24 mm

Testy typu

Test: Misengagement (Non-interchangeability)
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Odpowiednie do łączenia następujących przewodów: 1,5 mm² z końcówka tulejkową z kołnierzem z tworzywa sztucznego, DIN 46 228/1, z napięciem znamionowym 125V/2,5 kV z III/3 lub 250 V/2,5 kV z II/2
  • Przy większych przekrojach przewodów, do końcówek tulejkowych zalecamy profil zaprasowania A prasek PZ 1,5 (nr zamówienia 9005990000) lub PZ 6/5 (nr zamówienia 9011460000).
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
