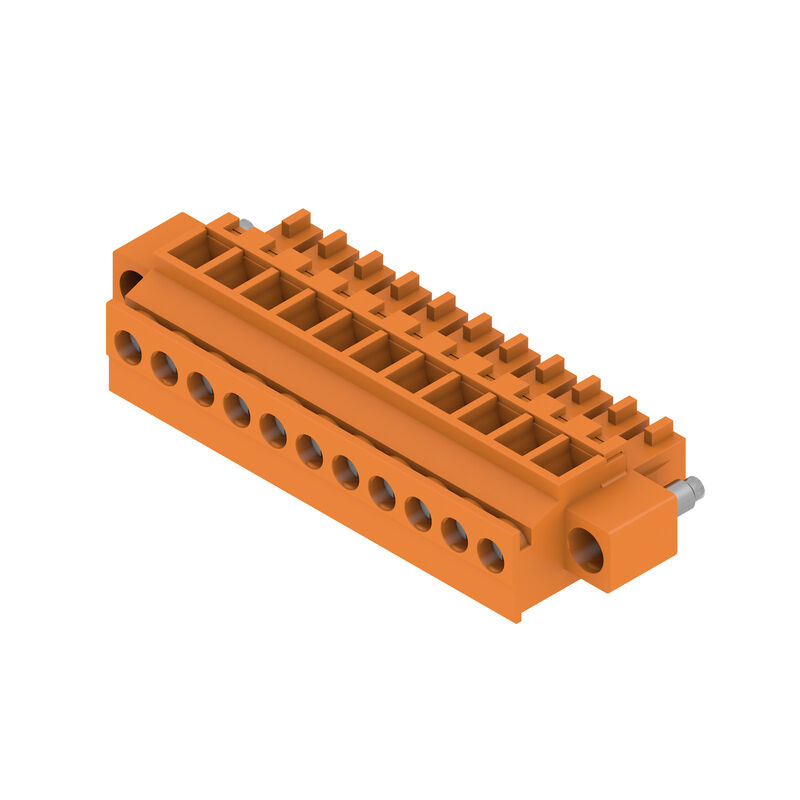

Product image
BCZ 3.81/11/90F SN OR BX

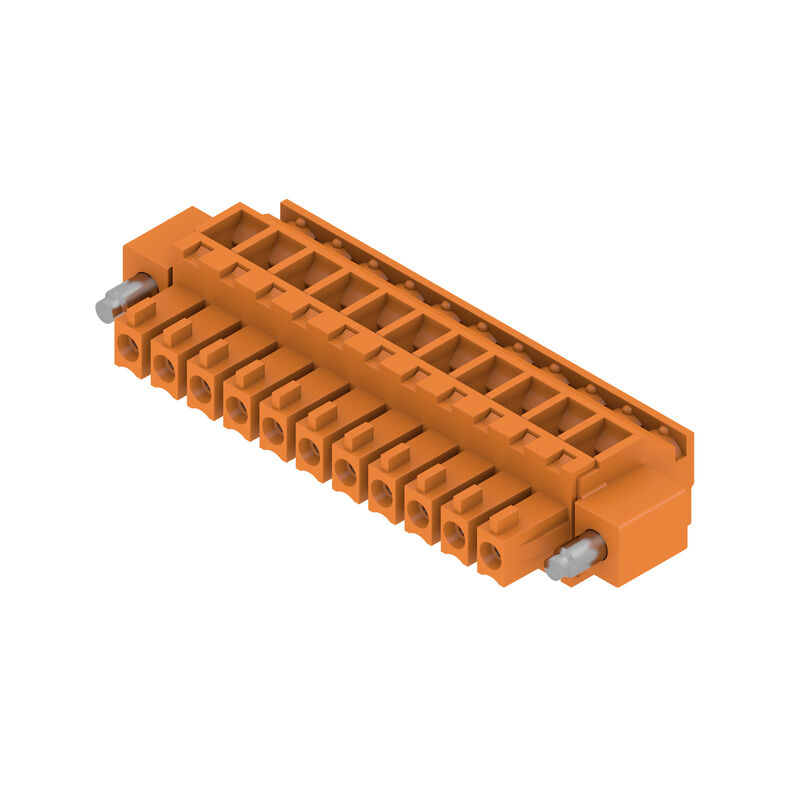

Product image
BCZ 3.81/11/90F SN OR BX
Dimensional drawing
BCZ 3.81/11/90F SN OR BX
Graph
BCZ 3.81/11/90F SN OR BX
Graph
BCZ 3.81/11/90F SN OR BX
Graph
BCZ 3.81/11/90F SN OR BX
Graph

BCZ 3.81/11/90F SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.81 mm, Pólusszám: 11, 90°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1940070000
Adatlap letöltése Engineering Support Product Downloads
Ellendarabok 6 Kapcsolódó termékek 35
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.81 mm, Pólusszám: 11, 90°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Rendelési szám
1940070000
Típus
BCZ 3.81/11/90F SN OR BX
GTIN (EAN)
4032248656752
Qty.
50  Darab
Termékadatok
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Csomagolás
Doboz

Méretek és tömegek

Mélység
19,1  mm
Mélység (coll)
0,752  inch
Magasság
10,5  mm
Magasság (coll)
0,413  inch
Szélesség
52,33  mm
Szélesség (coll)
2,06  inch
Nettó tömeg
10,86  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat BC/SC 3.81
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
Csavaros csatlakozás
Raszter mm-ben (P)
3,81  mm
Raszter inch-ben (P)
0,15  "
Vezeték kimeneti irány
90°
Pólusszám
11
L1, mm
38,1  mm
L1, inch
1,5  "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
1  mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
7  mm
Biztosítócsavar
M 2
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
7  N
Húzóerő / pólus, max.
5  N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Forgatónyomaték típusa:
    Screw flange
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Anyagjellemzők

Szigetelőanyag
PA 66 GF 30
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
0.5...1.5 µm Cu / 2...5 µm Sn
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
70  °C
Üzemi hőmérséklet, min.
-50  °C
Üzemi hőmérséklet, max.
120  °C
Hőmérsékleti tartomány, telepítés, min.
-25  °C
Hőmérsékleti tartomány, telepítés, max.
120  °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,08  mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5  mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,2  mm²
Tömör, max. H05(07) V-U
1,5  mm²
Flexibilis, min. H05(07) V-K
0,2  mm²
Flexibilis, max. H05(07) V-K
1,5  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5  mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2  mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5  mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5  A
Névleges áram, maximális pólusszám (Tu=20 °C)
15,9  A
Névleges áram, min. pólusszám (Tu=40°C)
17,5  A
Névleges áram, maximális pólusszám (Tu=40°C)
14,1  A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320  V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160  V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160  V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5  kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300  V
Névleges feszültség (C felhasználási csoport / CSA)
50  V
Névleges áram (B felhasználási csoport / CSA)
8  A
Névleges áram (C felhasználási csoport / CSA)
8  A
Vezeték keresztmetszet, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 16
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300  V
Névleges feszültség (D felhasználási csoport / UL 1059)
300  V
Névleges áram (B felhasználási csoport/ UL 1059)
10  A
Névleges áram (D felhasználási csoport/ UL 1059)
10  A
Vezeték keresztmetszet, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 16
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
166  mm
VPE szélesség
121  mm
VPE magasság
52  mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, névleges feszültség, névleges keresztmetszet, raszter, anyagtípus, UL tanúsítvány, CSA tanúsítvány
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN EN 60512-13-5 / 11.06
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,08 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,08 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
