特性

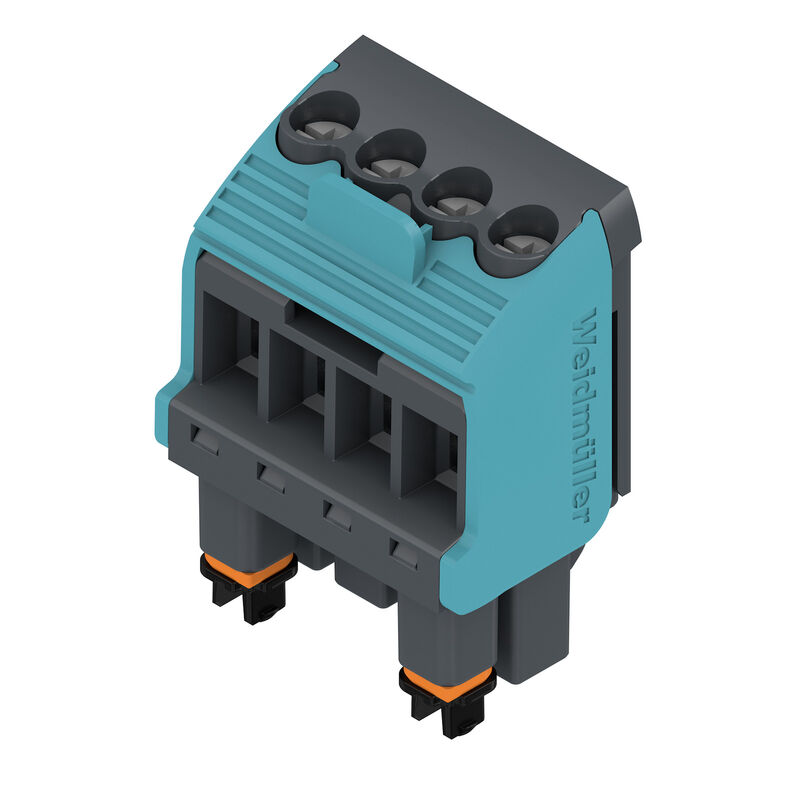

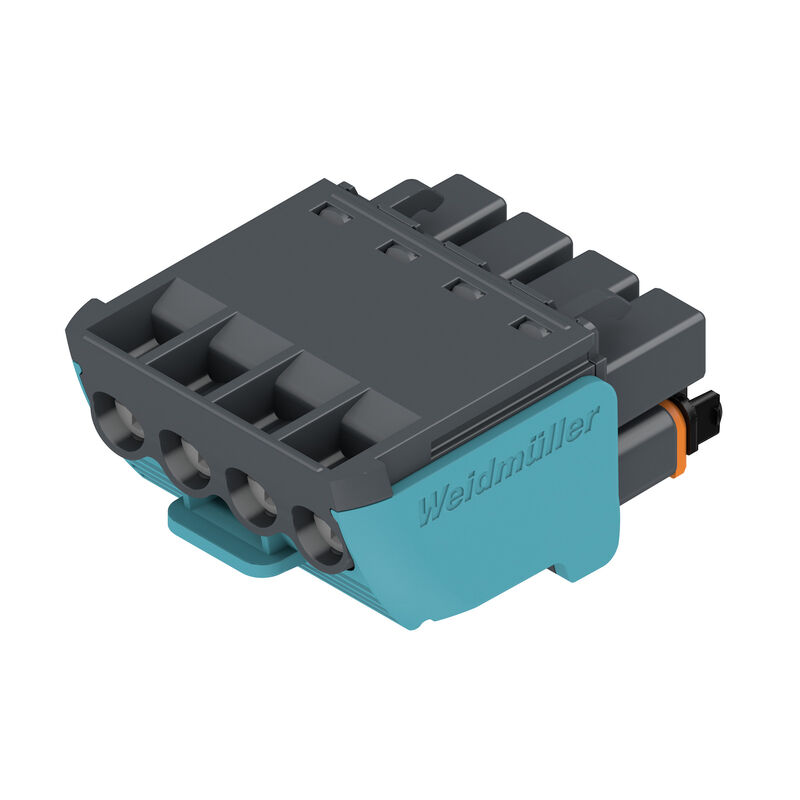

| 版本 | PCB 接插件 蓝色释放杆 BHZ 5.00/04/90LH SN GGY/BL BX cod. 02 |
| 订货号 | 1372580000 |
| 类型 | BHZ 5.00/04/90LH GGY/BL |
| GTIN (EAN) | 4050118174625 |
| 数量 | 78 PC |
| 产品数据 |
IEC: 400 V / 10 A / 0.2 - 2.5 mm² UL: 300 V / 10 A / AWG 26 - AWG 12 |
| 包装 | 盒装 |
| 深 | 30.6 mm |
| 深度 (英寸) | 1.205 inch |
| 高度 | 14.5 mm |
| 高度 (英寸) | 0.571 inch |
| 宽度 | 22.1 mm |
| 宽度 (英寸) | 0.87 inch |
| 长度 | 0 mm |
| 净重 | 9.29 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 外壳 - CH20M 系列 |
| 联接类型 | 现场接线 |
| 导线连接方式 | 压线框联接 |
| 间距 P（单位：mm） | 5 mm |
| 间距 P（单位：inch） | 0.197 " |
| 导线出线方向 | 90° |
| 回路数 | 4 |
| L1（mm） | 15 mm |
| L1（inch） | 0.591 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 额定横截面 | 2.5 mm² |
| 防触电保护（按照DIN VDE57106） | 手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入/ IP 10 未插入 |
| 防护等级 | IP20 |
| 可编码 | 是 |
| 剥线长度 | 8 mm |
| 螺钉法兰的最小扭矩 | 0.4 Nm |
| 螺钉法兰的最大扭矩 | 0.6 Nm |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 压接螺钉 | M 2.5 |
| 直杆螺丝刀口尺寸 | 0.6 x 3.5 |
| 相关标准 | DIN 5264 |
| 插拔次数 | 25 |
| 绝缘材料 | PA 66 GF 30 |
| 颜色编码 | 蓝色 |
| 比色表 (相似) | RAL 5012 |
| 绝缘材料组 | I |
| 相比漏电起痕指数（CTI） | 600 ≤ CTI |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | CuSn |
| 插针镀层 | 镀锡 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 120 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 120 °C |
| 压接范围，最小 | 0.13 mm² |
| 压接范围，最大 | 3.31 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 14 |
| 单股导线的，最小值 H05(07) V-U | 0.2 mm² |
| 单股导线的，最大值 H05(07) V-U | 2.5 mm² |
| 多股硬导线，最大值 H07V-R | 2 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.2 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 0.25 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 2.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 0.25 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 2.5 mm² |
| 塞规符合 EN 60999 a x b；ø | 2.8 mm x 2.4 mm; 3.0 mm |
| 参考文本 |
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。 |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 10 A |
| 额定电流，最小回路数 (Tu = 40°C) | 9 A |
| 额定电压值（过电压等级II/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 最小爬电距离 | 3.2 mm |
| 最小电气间隙 | 3 mm |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 C / CSA) | 50 V |
| 额定电压 (使用组 D / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 10 A |
| 额定电流 (使用组 C / CSA) | 10 A |
| 额定电流 (使用组 D / CSA) | 10 A |
| 导线最小压接面积，AWG, | AWG 26 |
| 导线最大压接面积，AWG | AWG 12 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 C / UL 1059) | 50 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 10 A |
| 额定电流 (使用组 C / UL 1059) | 10 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 导线最小压接面积，AWG | AWG 26 |
| 导线最大压接面积，AWG | AWG 12 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 相比漏电起痕指数（CTI） | 600 ≤ CTI |
| 绝缘材料 | PA 66 GF 30 |
| 绝缘材料组 | I |
| 阻燃等级符合 UL 94 | V-0 |
| 比色表 (相似) | RAL 5012 |
| 防护等级 | IP20 |
| 颜色编码 | 蓝色 |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212773) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1372580000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
