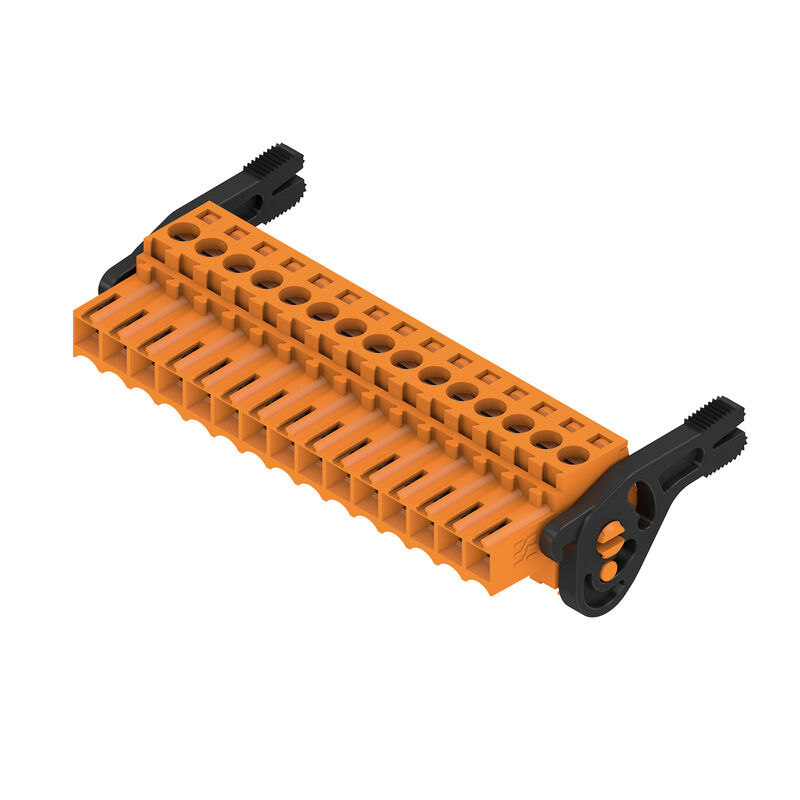

接插件BL 3.50/15/180LR SN OR BX
产品图片

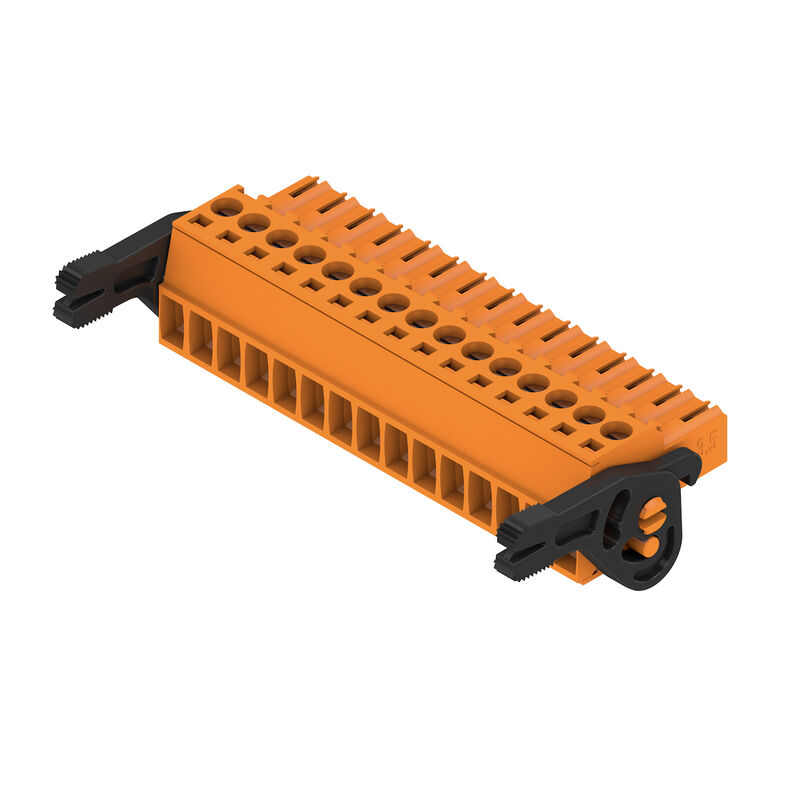

接插件BL 3.50/15/180LR SN OR BX
产品图片
接插件BL 3.50/15/180LR SN OR BX
Dimensional drawing
接插件BL 3.50/15/180LR SN OR BX
Graph
接插件BL 3.50/15/180LR SN OR BX
Graph
接插件BL 3.50/15/180LR SN OR BX
Graph
接插件BL 3.50/15/180LR SN OR BX
Graph

接插件BL 3.50/15/180LR SN OR BX

PCB 接插件, 插头, 3.50 mm, 回路数: 15, 180°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装

商品编号 1531130000
下载技术数据页 工程支持 产品下载
配合件 2 相关商品 37
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UR 证书号
E60693

通用订货数据

版本
PCB 接插件, 插头, 3.50 mm, 回路数: 15, 180°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装
订货号
1531130000
类型
BL 3.50/15/180LR SN OR BX
GTIN (EAN)
4050118336047
数量
30  PC
产品数据
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
包装
盒装

尺寸和重量

深
29.5  mm
深度 (英寸)
1.161  inch
高度
14.9  mm
高度 (英寸)
0.587  inch
宽度
59  mm
宽度 (英寸)
2.323  inch
净重
14.253  g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%
产品碳足迹
  • 从摇篮到大门:
    0.099 kg CO2eq.

系统参数

产品系列
OMNIMATE 信号 - BL/SL 3.50 系列
联接类型
现场接线
导线连接方式
压线框联接
间距 P（单位：mm）
3.5  mm
间距 P（单位：inch）
0.138  "
导线出线方向
180°
回路数
15
L1（mm）
49  mm
L1（inch）
1.929  "
层数
1
插针排数
1
额定横截面
1.5  mm²
防触电保护（按照DIN VDE57106）
手指安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
安装完毕后
通道电阻
≤5 mΩ
可编码
是
剥线长度
6  mm
压接螺钉
M 2
直杆螺丝刀口尺寸
0.4 x 2.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
7  N
拉力 / 回路，最大
5  N
拧紧扭矩
  • 扭矩类型:
    导线连接
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0.2 Nm
      • 最大:
        0.25 Nm

材料数据

绝缘材料
PBT
颜色编码
橙色
比色表 (相似)
RAL 2000
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 200
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
插头触点叠层结构
4...8 µm Sn 热浸镀锡
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
100  °C
最小安装温度
-30  °C
最大安装温度范围
100  °C

适用导线

压接范围，最小
0.08  mm²
压接范围，最大
1.5  mm²
导线最小压接面积 AWG
AWG 28
导线最大压接面积 AWG
AWG 14
单股导线的，最小值 H05(07) V-U
0.2  mm²
单股导线的，最大值 H05(07) V-U
1.5  mm²
软导线，最小压接面积 H05(07) V-K
0.2  mm²
软导线，最大压接面积 H05(07) V-K
1.5  mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0.2  mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
1.5  mm²
带导线管状端头，DIN 46228 部分 1，最小
0.2  mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
1.5  mm²
塞规符合 EN 60999 a x b；ø
2.4 mm x 1.5 mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        8 mm
    • 推荐的管状端头:
      0409500000
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        8 mm
    • 推荐的管状端头:
      0409600000
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282700000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        8 mm
    • 推荐的管状端头:
      0409700000
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0372600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.25 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        8 mm
    • 推荐的管状端头:
      9025740000
    • 剥线长度:
      • 标称:
        5 mm
    • 推荐的管状端头:
      9018910000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.34 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        8 mm
    • 推荐的管状端头:
      9025750000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
17  A
额定电流，最大回路数 (Tu = 20°C)
12  A
额定电流，最小回路数 (Tu = 40°C)
14.5  A
额定电流，最大回路数 (Tu = 40°C)
10  A
额定电压值（过电压等级II/污染等级2）
320  V
额定电压值（过电压等级III/污染等级2）
160  V
额定电压值（过电压等级III/污染等级3）
160  V
额定冲击电压（过压等级 II/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级3）
2.5  kV
瞬时耐电流
3 x 1s ， 100 A

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)
300  V
额定电压 (使用组 D / CSA)
300  V
额定电流 (使用组 B / CSA)
10  A
额定电流 (使用组 D / CSA)
10  A
导线最小压接面积，AWG,
AWG 28
导线最大压接面积，AWG
AWG 14

额定数据符合 UL 1059 标准

机构
UR
UR 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
300  V
额定电流 (使用组 B / UL 1059)
10  A
额定电流 (使用组 D / UL 1059)
10  A
导线最小压接面积，AWG
AWG 28
导线最大压接面积，AWG
AWG 14
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
225  mm
VPE 宽度
135  mm
VPE 高度
45  mm

类型测试

测试标识的耐久性
  • 标准:
    DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96
  • 测试:
    原产地标志, 类型鉴别, 批准标识 SEV, 批准标识 CSA
  • 评价:
    可用
  • 测试:
    耐久性
  • 评价:
    传递
测试：误用（不可互换）
  • 标准:
    DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN IEC 60512 第 7 部分章节 5 / 05.94
  • 测试:
    电码单元旋转 180°
  • 评价:
    传递
测试 可夹紧 截面积
  • 标准:
    DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.99
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.2 mm²
    • 导体类型和导线截面积:
      扭绞 0.2 mm²
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递
导体损坏和意外松动测试
  • 标准:
    DIN EN 60999-1 章节 9.4 / 12.00
  • 要求:
    0.2 kg
  • 导线类型:
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    0.3 kg
  • 导线类型:
    • 导体类型和导线截面积:
      2 × AWG 24/1
    • 导体类型和导线截面积:
      2 × AWG 24/19 线端箍
  • 评价:
    传递
  • 要求:
    0.4 kg
  • 导线类型:
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 16/7
  • 评价:
    传递
拉出测试
  • 标准:
    DIN EN 60999-1 章节 9.5 / 12.00
  • 要求:
    ≥5 N
  • 导线类型:
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    ≥10 N
  • 导线类型:
    • 导体类型和导线截面积:
      2 × AWG 24/1
    • 导体类型和导线截面积:
      2 × AWG 24/19 线端箍
  • 评价:
    传递
  • 要求:
    ≥40 N
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-U1.5
    • 导体类型和导线截面积:
      H05V-K1.5
    • 导体类型和导线截面积:
      AWG 16/7
  • 评价:
    传递

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 导线最大外径： 2.9mm
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
