BLDF 5.08/04/180F SN OR BX

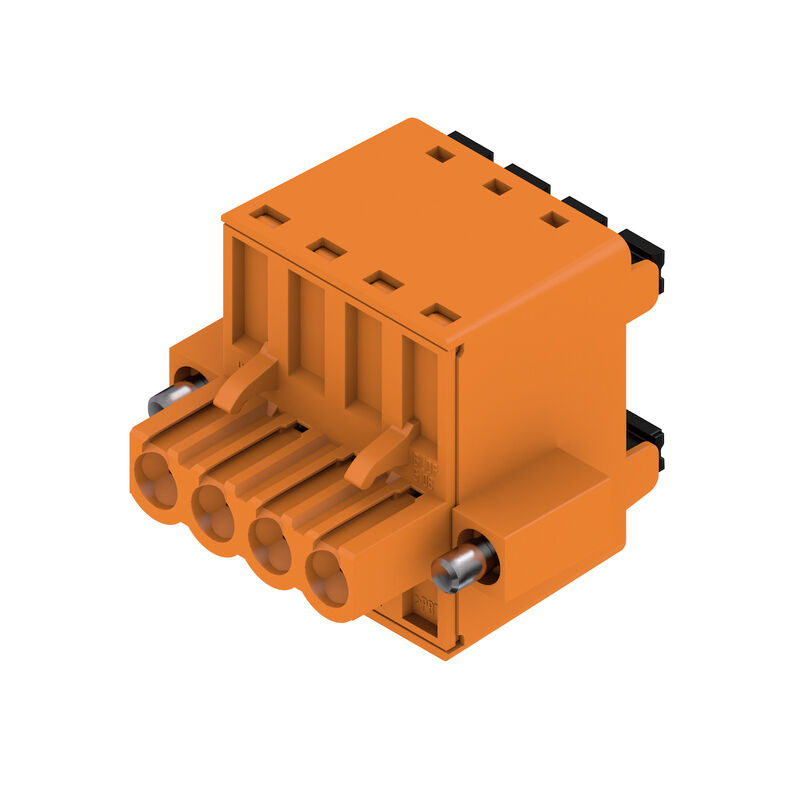

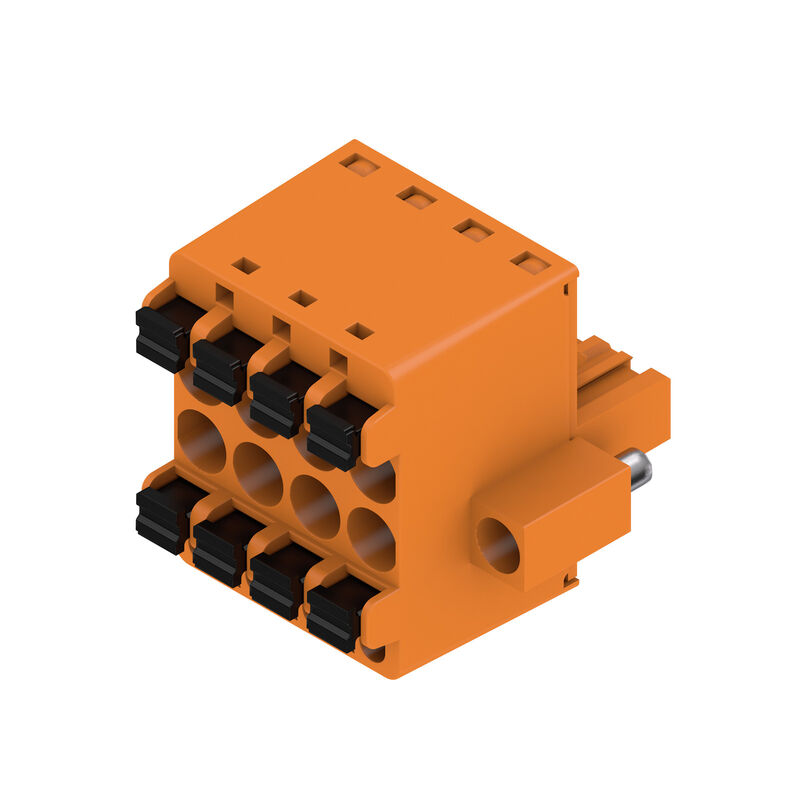

Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 4, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box

항목 번호 1059420000
데이터 시트 다운로드 Engineering Support Produkt Downloads
Accessoires 4 Est un accessoire de 19 Pièces opposées 30 Autres produits de la même gamme 14
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Bemessungsdaten Querverbindung nach DIN IEC Wichtiger Hinweis Klassifikationen

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 4, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box
Číslo objednávky
1059420000
Typ
BLDF 5.08/04/180F SN OR BX
GTIN (EAN)
4032248817894
Qty.
40 Stück
Produkt-Kennzahlen
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Verpackung
Box

Abmessungen und Gewichte

Hloubka
28,3 mm
Depth (inches)
1,114 inch
Výška
24,7 mm
Höhe (inch)
0,972 inch
Šířka
30,12 mm
Breite (inch)
1,186 inch
Net weight
12,6 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Leiterabgangsrichtung
180°
Polzahl
4
L1 in mm
15,24 mm
L1 in Zoll
0,6 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Stripping length
10 mm
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
9,5 N
Ziehkraft/Pol, max.
7,5 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Werkstoffdaten

Insulating material
PBT
Colori
orange
Colour of operational elements
schwarz
Carta de colores (similar)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Cu-leg
Contact surface
verzinnt
Layer structure of plug contact
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Clamping range, min.
0,13 mm²
Clamping range, max.
3,31 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,0 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9019100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004080000
    • Abisolierlänge:
      • nominal:
        13 mm
    • Empfohlene Aderendhülse:
      9036220000
Reference text
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
20,8 A
Névleges áram, maximális pólusszám (Tu=20 °C)
17,4 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,9 A
Rated current, max. number of poles (Tu=40°C)
14,9 A
Corriente nominal conexión transversal, n.º mín. de polos (TU=20 °C)
28,1 A
Перемычка для номинального тока, макс. количество выводов (Ta=20 °C)
23,3 A
Rated current cross-connector, min. number of poles (Ta=40°C)
24,2 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 12
Leiteranschlussquerschnitt AWG, max.
AWG 26
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 12
Leiteranschlussquerschnitt AWG, max.
AWG 26
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
350 mm
VPE Breite
135 mm
VPE Höhe
39 mm

Bemessungsdaten Querverbindung nach DIN IEC

Bemessungsstrom Querverbinder, max. Polzahl (Ta = 20 °C)
23,3 A
Bemessungsstrom Querverbinder, max. Polzahl (Ta = 40 °C)
19,9 A
Bemessungsstrom Querverbinder, min. Polzahl (Ta = 20 °C)
28,1 A
Bemessungsstrom Querverbinder, min. Polzahl (Ta = 40 °C)
24,2 A

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
