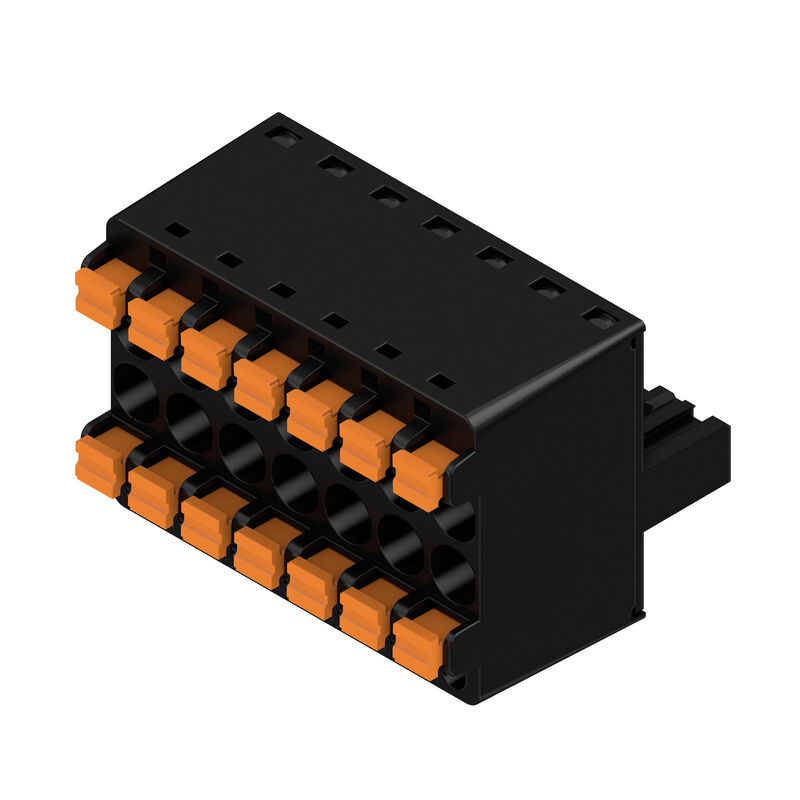

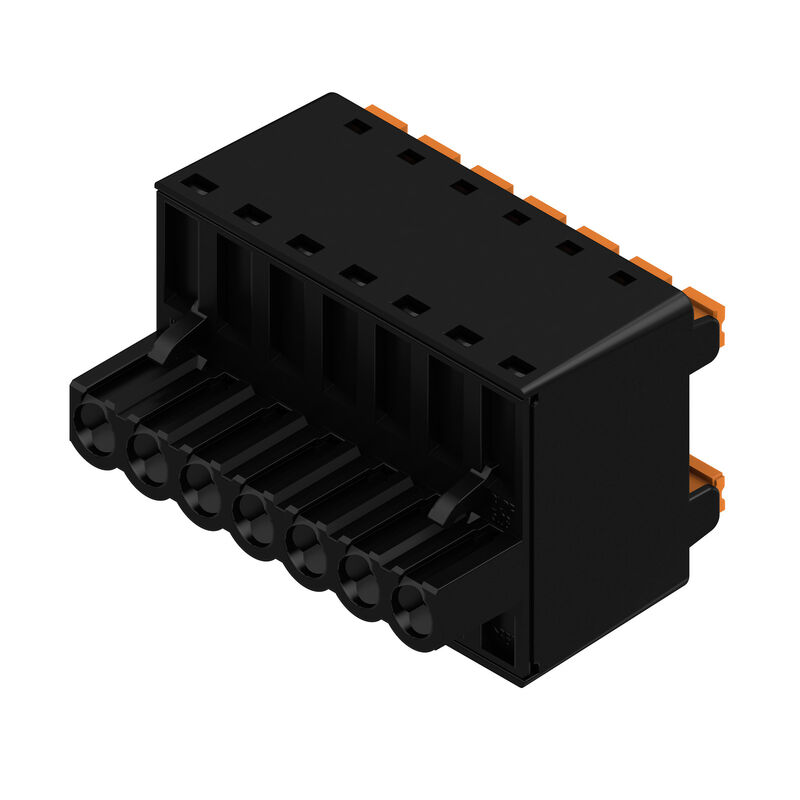

接插件BLDF 5.08/07/180 SN BK BX
PCB 接插件, 插头, 5.08 mm, 回路数: 7, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装
商品编号
1000910000
特性
| 版本 | PCB 接插件, 插头, 5.08 mm, 回路数: 7, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装 |
| 订货号 | 1000910000 |
| 类型 | BLDF 5.08/07/180 SN BK BX |
| GTIN (EAN) | 4032248817450 |
| 数量 | 32 PC |
| 产品数据 |
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 12 - AWG 26 |
| 包装 | 盒装 |
| 深 | 28.3 mm |
| 深度 (英寸) | 1.114 inch |
| 高度 | 24.7 mm |
| 高度 (英寸) | 0.972 inch |
| 宽度 | 35.56 mm |
| 宽度 (英寸) | 1.4 inch |
| 净重 | 20.19 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - BL/SL 5.08 系列 |
| 联接类型 | 现场接线 |
| 导线连接方式 | PUSH IN 带执行器 |
| 间距 P（单位：mm） | 5.08 mm |
| 间距 P（单位：inch） | 0.2 " |
| 导线出线方向 | 180° |
| 回路数 | 7 |
| L1（mm） | 30.48 mm |
| L1（inch） | 1.2 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 额定横截面 | 2.5 mm² |
| 防触电保护（按照DIN VDE57106） | 手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 已插入/ IP 10 未插入 |
| 防护等级 | IP20 |
| 通道电阻 | ≤5 mΩ |
| 可编码 | 是 |
| 剥线长度 | 10 mm |
| 直杆螺丝刀口尺寸 | 0.6 x 3.5 |
| 相关标准 | DIN 5264 |
| 插拔次数 | 25 |
| 插拔力 / 回路，最大 | 9.5 N |
| 拉力 / 回路，最大 | 7.5 N |
| 绝缘材料 | PBT |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | IIIa |
| 相比漏电起痕指数（CTI） | ≥ 200 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 插头触点叠层结构 | 4...8 µm Sn 热浸镀锡 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -30 °C |
| 最大安装温度范围 | 100 °C |
| 压接范围，最小 | 0.13 mm² |
| 压接范围，最大 | 3.31 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 12 |
| 单股导线的，最小值 H05(07) V-U | 0.2 mm² |
| 单股导线的，最大值 H05(07) V-U | 2.5 mm² |
| 软导线，最小压接面积 H05(07) V-K | 0.2 mm² |
| 软导线，最大压接面积 H05(07) V-K | 2.5 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 0.25 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 2.5 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 0.25 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 2.5 mm² |
| 塞规符合 EN 60999 a x b；ø | 2.8 mm x 2.0 mm |
| 可压接导线 |
|
| 参考文本 |
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。 |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 20.8 A |
| 额定电流，最大回路数 (Tu = 20°C) | 17.4 A |
| 额定电流，最小回路数 (Tu = 40°C) | 17.9 A |
| 额定电流，最大回路数 (Tu = 40°C) | 14.9 A |
| 横联件的额定电流，最小极数 (Ta=20°C) | 28.1 A |
| 横联件的额定电流，最大极数 (Ta=20°C) | 23.3 A |
| 横联件的额定电流，最小极数 (Ta=40°C) | 24.2 A |
| 横联件的额定电流，最大极数 (Ta=40°C) | 19.9 A |
| 额定电压值（过电压等级II/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 瞬时耐电流 | 3 x 1s ， 120 A |
| 机构 | CSA |
| CSA 认证号 | 200039-1121690 |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 D / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 18.5 A |
| 额定电流 (使用组 D / CSA) | 10 A |
| 导线最小压接面积，AWG, | AWG 12 |
| 导线最大压接面积，AWG | AWG 26 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 18.5 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 导线最小压接面积，AWG | AWG 12 |
| 导线最大压接面积，AWG | AWG 26 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 351 mm |
| VPE 宽度 | 137 mm |
| VPE 高度 | 38 mm |
| 横联件的额定电流，最大极数 (Ta=20°C) | 23.3 A |
| 横联件的额定电流，最大极数 (Ta=40°C) | 19.9 A |
| 横联件的额定电流，最小极数 (Ta=20°C) | 28.1 A |
| 横联件的额定电流，最小极数 (Ta=40°C) | 24.2 A |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 根据需求可以提供镀金产品 • 额定电流大小与额定截面积和产品的位数有关系 • 针对裸端头 • 针对带护套的管状端头 • 图示中P = 间距 • 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。 • 该测试点只能用作电势传感器测试点。 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
