BLF 3.50/06/180F SN OR BX

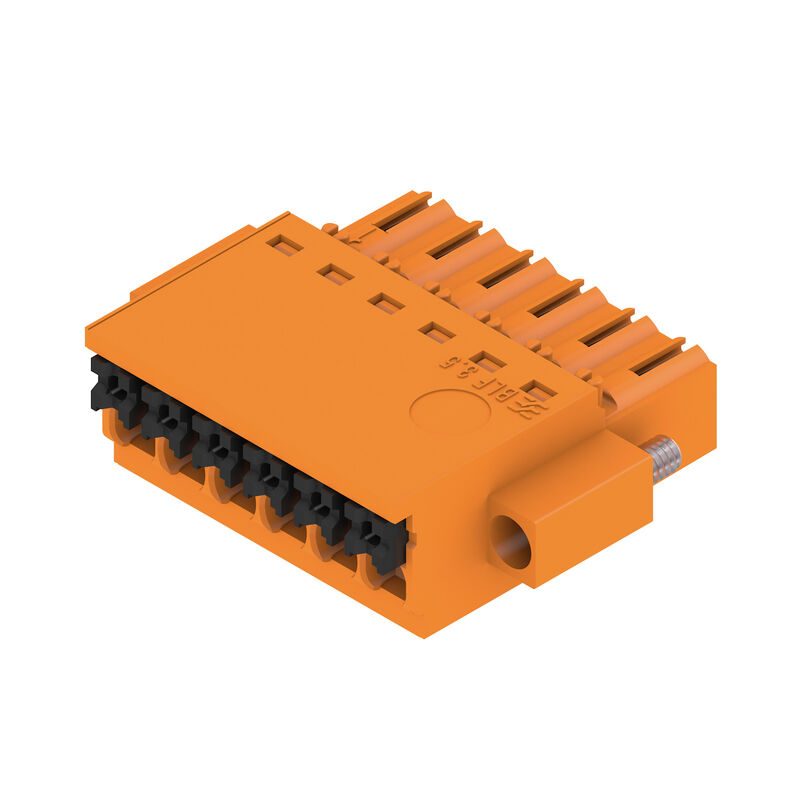

Produktillustration
BLF 3.50/06/180F SN OR BX

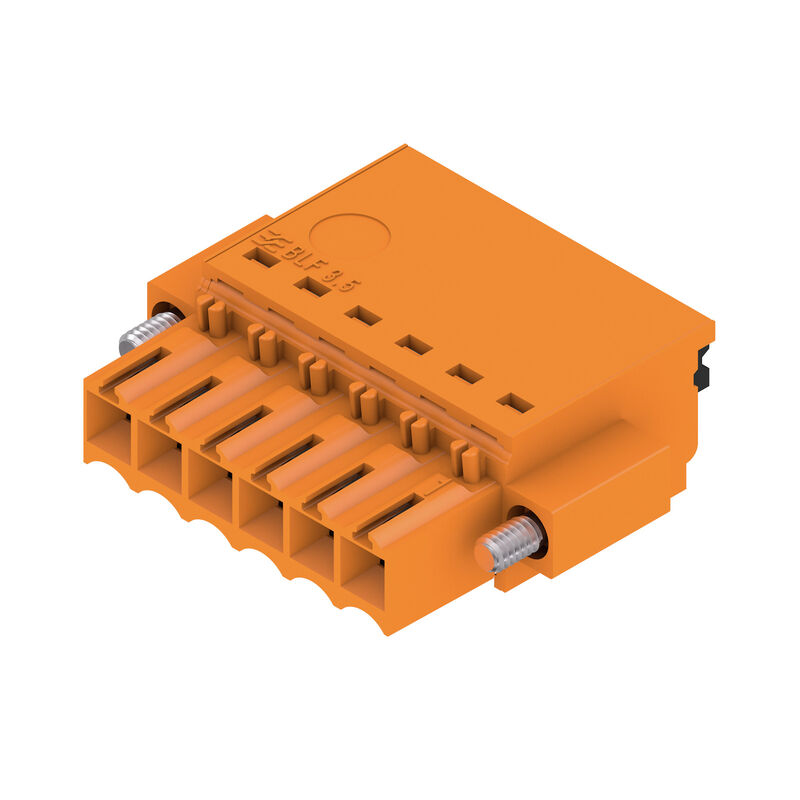

Produktillustration
BLF 3.50/06/180F SN OR BX
Dimensional drawing
BLF 3.50/06/180F SN OR BX
Deratingkurva
BLF 3.50/06/180F SN OR BX
Deratingkurva
BLF 3.50/06/180F SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable

BLF 3.50/06/180F SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 6, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box

Produkt-ID 2459430000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Motdelar 10 Använda produkter 36
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 6, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Box
Art.nr.
2459430000
Typ
BLF 3.50/06/180F SN OR BX
GTIN (EAN)
4050118474343
Förp.
66 items
Produktparametrar
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Förpackning
Box

Mått och vikter

Djup
22,7 mm
Byggdjup (tum)
0,894 inch
Höjd
9 mm
Bygghöjd (tum)
0,354 inch
Bredd
28 mm
Byggbredd (tum)
1,102 inch
Nettovikt
4,7 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,214 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp
Fältanslutning
Wire connection method
PUSH IN med manöverknapp
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Antal poler
6
L1 i mm
17,5 mm
L1 i tum
0,689 "
Antal rader
1
Polradstal
1
Märkarea
1,5 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
komplett monterad
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Avisoleringslängd
8 mm
Avisoleringslängd, tolerans
  • min.:
    0 mm
  • max.:
    1 mm
Skruvmejselklinga
0,4 x 2,5
Skruvmejselklinga Norm
DIN 5264-A
Stickcykler
25
Max. instickskraft/pol
6 N
Max. dragkraft/pol
6 N
Åtdragningsmoment
  • Torque type:
    Screw flange
  • Usage information:
    • Åtdragningsmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Materialdata

Isoleringsmaterial
PA GF
Färgkod
orange
Färg manöverelement
svart
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 400
≤ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,14 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 16
entrådig, min. H05(07) V-U
0,14 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,14 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,28 mm²
med ändhylsa med krage DIN 46 228/4, max.
1 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0690700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9021040000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0463000000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
14,7 A
Märkström, min. antal poler (Tu=40°C)
17,1 A
Märkström, max. antal poler (Tu=40°C)
13,1 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
1 x 1s mit 120 A

Märkdata enligt CSA

Tensión nominal (Use Group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 16
Sección de conexión del conductor AWG, máx.
AWG 26

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
50 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 16
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

패키징
Box
VPE 길이
349 mm
Anchura VPE
139 mm
VPE height
34 mm

Typprovningar

Test visivo e dimensionale
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    måttkontroll
  • Utvärdering:
    godkänd
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    viktkontroll
  • Utvärdering:
    godkänd
  • Standard:
    IEC 61984:2001-10 avsnitt 6.2
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
테스트: 표시 내구성
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, datum och tid, godkännande märkning UL, godkännande märkning CSA
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
테스트: 접속 오류(비호환성)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Clampable cross section
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.1, IEC 60947-1:2011-03 avsnitt 8.2.4.5.1
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.4 resp. avsnitt 8.10
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Испытание на выдергивание
  • Standard:
    IEC 60999-1:1999-11 avsnitt 9.5
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
