接插件BLF 5.00HC/14/180LR SN BK BX

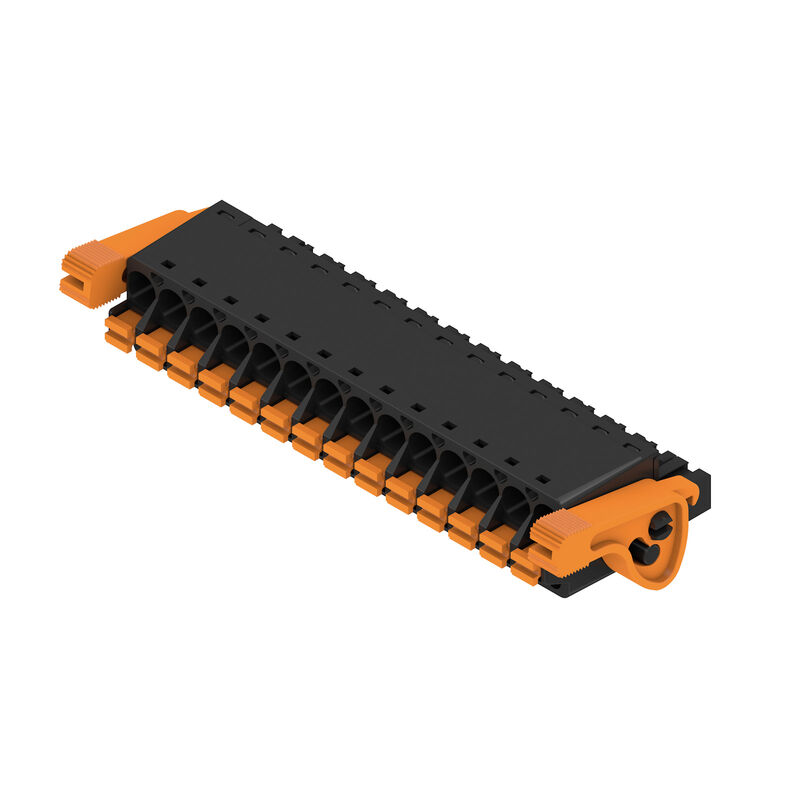

PCB 接插件, 插头, 5.00 mm, 回路数: 14, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装

商品编号 1016280000
下载技术数据页 工程支持 产品下载
配件 2 配合件 3 相关商品 20
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Utförande
PCB 接插件, 插头, 5.00 mm, 回路数: 14, 180°, PUSH IN 带执行器, 压接范围，最大 : 3.31 mm², 盒装
Art.nr.
1016280000
Typ
BLF 5.00HC/14/180LR SN BK BX
GTIN (EAN)
4032248725830
数量
18 PC
产品数据
IEC: 400 V / 23 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
包装
盒装

尺寸和重量

Djup
29,6 mm
深度 (英寸)
1,165 inch
Höjd
15,1 mm
高度 (英寸)
0,594 inch
Bredd
79,8 mm
宽度 (英寸)
3,142 inch
净重
25,86 g

环保产品合规

RoHS-kompatibilitetsstatus
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
Produktens koldioxidavtryck
  • 从摇篮到大门:
    2,005 kg CO2 eq.

系统参数

Product family
OMNIMATE 信号 - BL/SL 5.00 系列
Rodzaj przyłącza
现场接线
Wire connection method
PUSH IN 带执行器
Delning i mm (P)
5 mm
Raster w calach (P)
0,197 "
Ledarutgångsriktning
180°
Liczba biegunów
14
L1 in mm
65 mm
L1 in inches
2,561 "
Antal rader
1
Количество полюсных рядов
1
Märkarea
2,5 mm²
防触电保护（按照DIN VDE57106）
手指安全保护
Beröringsskydd enligt DIN VDE 0470
IP 20 已插入/ IP 10 未插入
防护等级
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Can be coded
是
剥线长度
10 mm
直杆螺丝刀口尺寸
0.6 x 3.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
7 N
拉力 / 回路，最大
5,5 N

材料数据

绝缘材料
PBT
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 200
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
插头触点叠层结构
4...8 µm Sn 热浸镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
100 °C
最小安装温度
-30 °C
最大安装温度范围
100 °C

适用导线

压接范围，最小
0,13 mm²
3,31 mm²
导线最小压接面积 AWG
AWG 26
导线最大压接面积 AWG
AWG 12
单股导线的，最小值 H05(07) V-U
0,2 mm²
单股导线的，最大值 H05(07) V-U
2,5 mm²
软导线，最小压接面积 H05(07) V-K
0,2 mm²
软导线，最大压接面积 H05(07) V-K
2,5 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
2,5 mm²
带导线管状端头，DIN 46228 部分 1，最小
0,25 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
2,5 mm²
塞规符合 EN 60999 a x b；ø
2.8 mm x 2.0 mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9025870000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      9004050000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0,75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9025860000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0542500000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      9019100000
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0282800000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      0186500000
    • 剥线长度:
      • 标称:
        12 mm
    • 推荐的管状端头:
      0635100000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      2,5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        10 mm
    • 推荐的管状端头:
      9004080000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
23 A
额定电流，最大回路数 (Tu = 20°C)
18 A
额定电流，最小回路数 (Tu = 40°C)
21 A
额定电流，最大回路数 (Tu = 40°C)
16 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级3）
4 kV
瞬时耐电流
3 x 1s ， 120 A

额定数据符合 CSA 标准

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 12
Ledardiameter AWG, max.
AWG 26
Hänvisning till godkännandevärden
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Instytut (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Hänvisning till godkännandevärden
规格为最大值，详情参见认证证书。

包装

Förpackning
盒装
VPE-längd
340 mm
VPE-bredd
145 mm
VPE-höjd
35 mm

类型测试

Test: Hållfasthet för märkningar
  • 标准:
    IEC 61984 章节 6.2 和 7.3.2 / 10.08 模式取自 IEC 60068-2-70 / 12.95
  • 测试:
    原产地标志, 类型鉴别, 插口距, 材料类型, 日期时钟
  • 评价:
    可用
  • 测试:
    耐久性
  • 评价:
    传递
Test: Felaktig inkoppling (ingen utbytbarhet)
  • 标准:
    IEC 61984 章节 6.3 和 6.9.1 / 10.08, IEC 60512-13-5 / 02.06
  • 测试:
    电码单元旋转 180°
  • 评价:
    传递
  • 测试:
    目视检查
  • 评价:
    传递
Test: Klämbar area
  • 标准:
    IEC 60999-1 章节 7 和 9.1 / 11.99, IEC 60947-1 章节 8.2.4.5.1 / 06.07
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.2 mm²
    • 导体类型和导线截面积:
      扭绞 0.2 mm²
    • 导体类型和导线截面积:
      实心 2.5 mm²
    • 导体类型和导线截面积:
      扭绞 2.5 mm²
    • 导体类型和导线截面积:
      AWG 26/1
    • 导体类型和导线截面积:
      AWG 26/19
    • 导体类型和导线截面积:
      AWG 14/1
    • 导体类型和导线截面积:
      AWG 14/19
  • 评价:
    传递
Test beträffande ledare som skadats och lossnat oavsiktligt
  • 标准:
    IEC 60999-1 章节 9.4 / 11.99
  • 要求:
    0.2 kg
  • 导线类型:
    • 导体类型和导线截面积:
      AWG 26/1
    • 导体类型和导线截面积:
      AWG 26/19
  • 评价:
    传递
  • 要求:
    0.3 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-U0.5
    • 导体类型和导线截面积:
      H05V-K0.5
  • 评价:
    传递
  • 要求:
    0.7 kg
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-U2.5
    • 导体类型和导线截面积:
      H07V-K2.5
    • 导体类型和导线截面积:
      AWG 14/1
    • 导体类型和导线截面积:
      AWG 14/19
  • 评价:
    传递
Frånslagstest
  • 标准:
    IEC 60999-1 章节 9.5 / 11.99
  • 要求:
    ≥10 N
  • 导线类型:
    • 导体类型和导线截面积:
      AWG 26/1
    • 导体类型和导线截面积:
      AWG 26/19
  • 评价:
    传递
  • 要求:
    ≥20 N
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-U0.5
    • 导体类型和导线截面积:
      H05V-K0.5
  • 评价:
    传递
  • 要求:
    ≥50 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-U2.5
    • 导体类型和导线截面积:
      H07V-K2.5
    • 导体类型和导线截面积:
      AWG 14/1
    • 导体类型和导线截面积:
      AWG 14/19
  • 评价:
    传递

重要注意事项

IPC conformity
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Hänvisningstext

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 建议使用 PZ 6/5 压接工具将管状端头制作成压接形状“A”。
• 该测试点只能用作电势传感器测试点。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
