BLL 5.08/04/90 3.2 SN OR BX

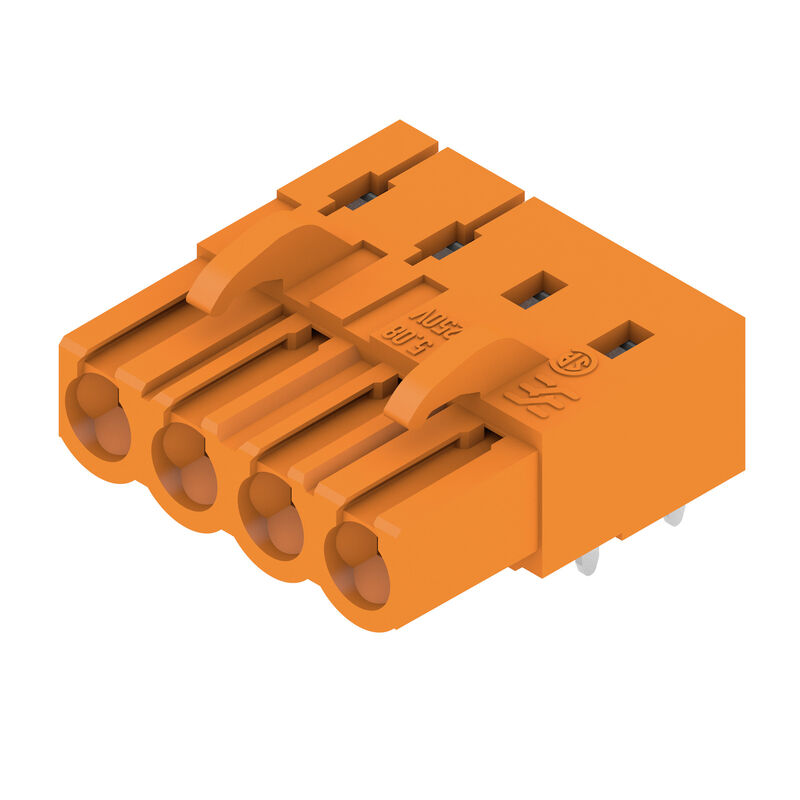

Product image
BLL 5.08/04/90 3.2 SN OR BX

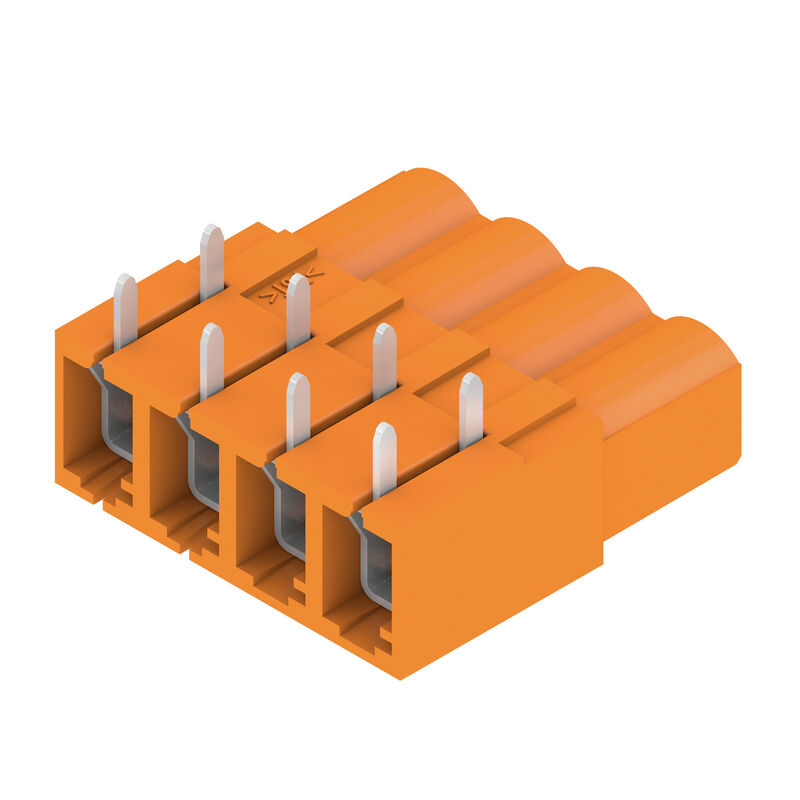

Product image
BLL 5.08/04/90 3.2 SN OR BX
Dimensional drawing
BLL 5.08/04/90 3.2 SN OR BX
Felhasználási példa

BLL 5.08/04/90 3.2 SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Cikkszám 1622960000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 2 Ellendarabok 41 Kapcsolódó termékek 30
Tanúsítványok Általános rendelési adatok Abmessungen und Gewichte Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, hüvelyes érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Rendelési szám
1622960000
Típus
BLL 5.08/04/90 3.2 SN OR BX
GTIN (EAN)
4008190194024
Qty.
90 Darab
Termékadatok
IEC: 400 V / 23 A
UL: 300 V / 15 A
Csomagolás
Doboz

Abmessungen und Gewichte

Nettó tömeg
4,167 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Product family
OMNIMATE Signal - sorozat BL/SL 5.08
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
THT-forrasztott csatlakozás
Pitch in mm (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
90°
Pólusszám
4
Количество контактных штырьков на полюс
2
Solder pin length (l)
3,2 mm
Допуск на длину выводов под пайку
+0,1 / -0,3 mm
Forrasztótüske méretei
0.4 x 1.00 mm
Forrasztószem lyukátmérő (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1, mm
15,24 mm
L1, inch
0,6 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Kézfejjel történő megérintéstől védett
Érintésvédelem a DIN VDE 0470 szerint
IP20 dugaszolt
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
5 N
Húzóerő / pólus, max.
5 N

Anyagjellemzők

Szigetelőanyag
PBT GF
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Szigetelési ellenállás
108 Ω
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Сплав медный
Érintkező felület
tinned
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn tűzi-mártó ónozással bevont
Dugaszolható csatlakozás rétegszerkezete
4...6 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
23 A
Névleges áram, maximális pólusszám (Tu=20 °C)
16 A
Névleges áram, min. pólusszám (Tu=40°C)
20 A
Névleges áram, maximális pólusszám (Tu=40°C)
14 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 V
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s with 120 A

CSA névleges adatok

협회(CSA)
CSA
Certificate No. (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Rated current (Use group B / CSA)
15 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
15 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Ссылка на утвержденные значения
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Imballaggio
Doboz
VPE length
348 mm
VPE width
136 mm
Высота VPE
31 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
