BLZP 5.00HC/09/270 SN BK BX

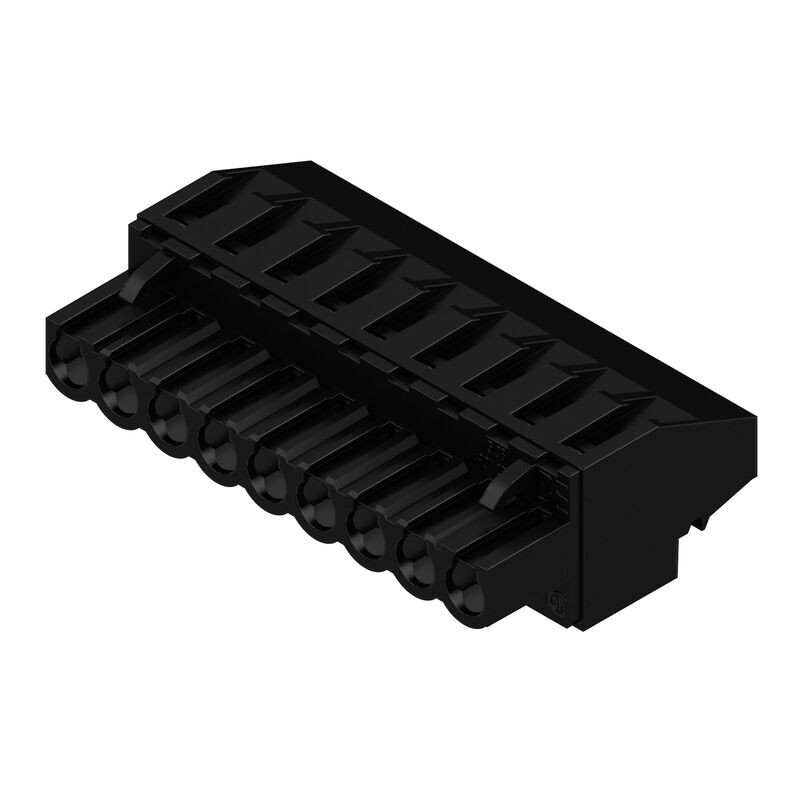

제품 이미지
BLZP 5.00HC/09/270 SN BK BX

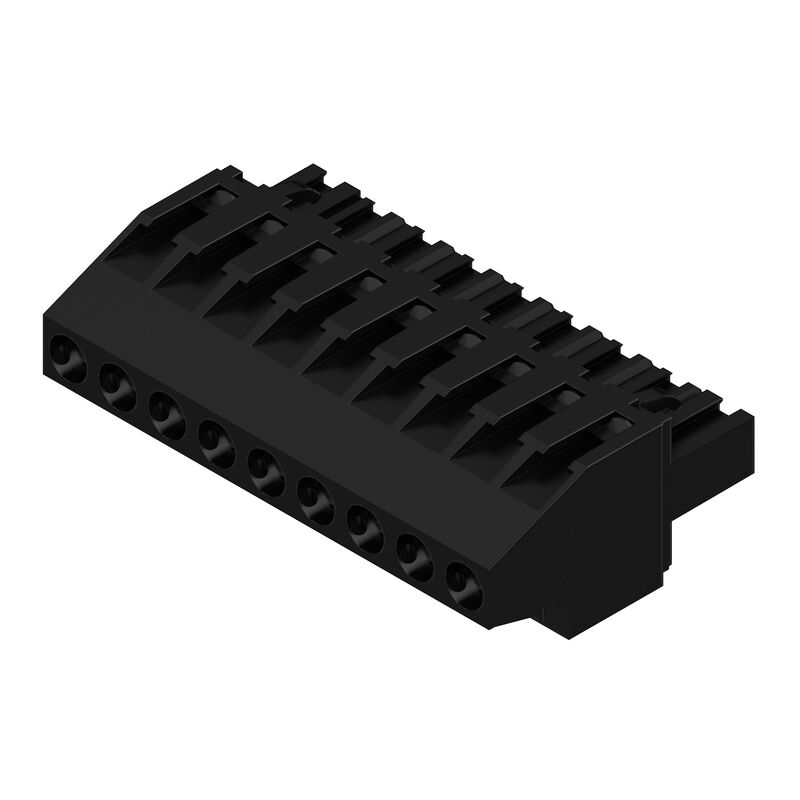

제품 이미지
BLZP 5.00HC/09/270 SN BK BX
Dimensional drawing

BLZP 5.00HC/09/270 SN BK BX

이 제품은 곧 더 이상 이용할 수 없습니다.

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 9, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box

항목 번호 1959030000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 6 상대품 12 관련 제품 33
Approvals General ordering data Mått och vikter Экологическое соответствие изделия 시스템 매개변수 Material data 결선에 적합한 컨덕터 Données nominales selon CEI CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 9, 270°, Clamping yoke connection, Clamping range, max. : 4 mm², Box
주문 번호
1959030000
유형
BLZP 5.00HC/09/270 SN BK BX
GTIN(EAN)
4032248637966
Množství
36 items
제품 데이터
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
패키징
박스

Mått och vikter

깊이
27.2 mm
Depth (inches)
1.071 inch
높이
14.1 mm
높이 (인치)
0.555 inch
너비
45 mm
폭 (인치)
1.772 inch
Čistá hmotnost
16.923 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Uhlíková stopa výrobku
  • 요람에서 게이트까지:
    0,318 kg CO2 eq.

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 5.00
결선 유형
필드 결선
와이어 결선 방식
클램프 요크 결선
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
도체 아웃렛 방향
270°
극 수
9
L1 in mm
40 mm
L1 в дюймах
1.576 "
행 수
1
핀 시리즈 수량
1
정격 단면적
4 mm²
Berührungsschutz nach DIN VDE 57 106
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
Codificable
예
Stripping length
7 mm
클램프 스크류
M 2.5
스크류드라이버 블레이드
0.6 x 3.5
PH 1
PZ 1
스크류드라이버 블레이드 표준
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
플러그 주기
25
플러깅 힘/폴, 최대
10 N
당기는 힘 / 폴, 최대
9 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.4 Nm
      • 최대:
        0.5 Nm

Material data

절연재
PBT
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
절연 저항
≥ 108 Ω
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0.13 mm²
클램프 범위, 최대
4 mm²
결선 단면규격 AWG, 최소
AWG 30
결선 단면규격 AWG, 최대
AWG 12
단선, 최소 H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
4 mm²
연선, 최소 H05(07) V-K
0.2 mm²
연선, 최대 H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2.5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0.2 mm²
페럴 포함, DIN 46228 pt 1, 최대
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.4 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0373000000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
23 A
정격 전류, 최대 극 수(Tu=20°C)
18 A
정격 전류, 극 수(Tu=40°C)
21 A
정격 전류, 최대 극 수(Tu=40°C)
16 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s, 120 A

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
20 A
와이어 단면적, AWG, 최소
AWG 30
와이어 단면적, AWG, 최대
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
Сертификат № (cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
20 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
350 mm
VPE 폭
135 mm
VPE 높이
30 mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
