BLZP 5.08HC/02/90 SN OR BX

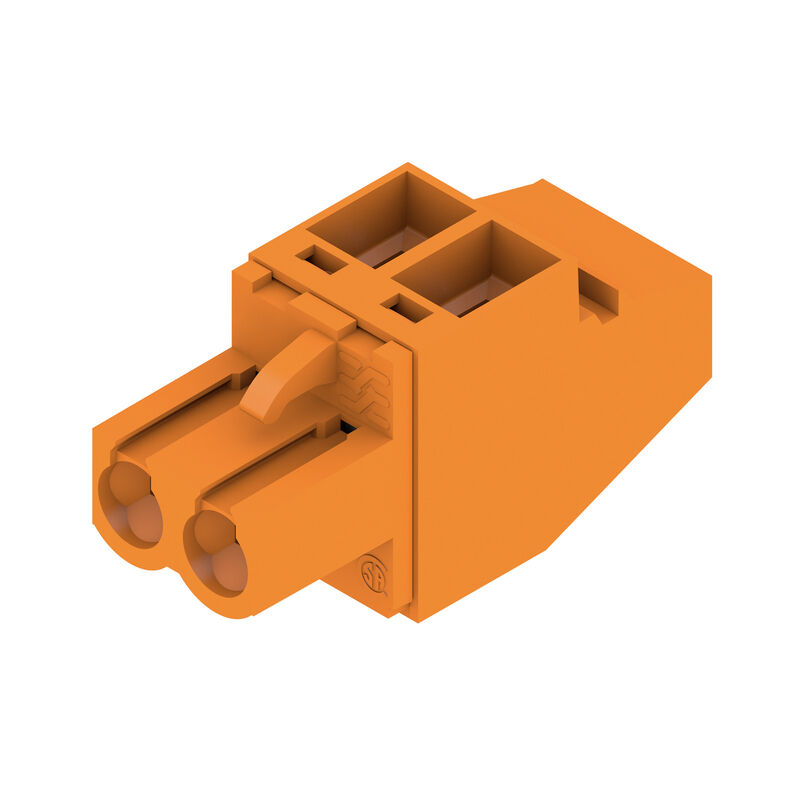

Product image
BLZP 5.08HC/02/90 SN OR BX

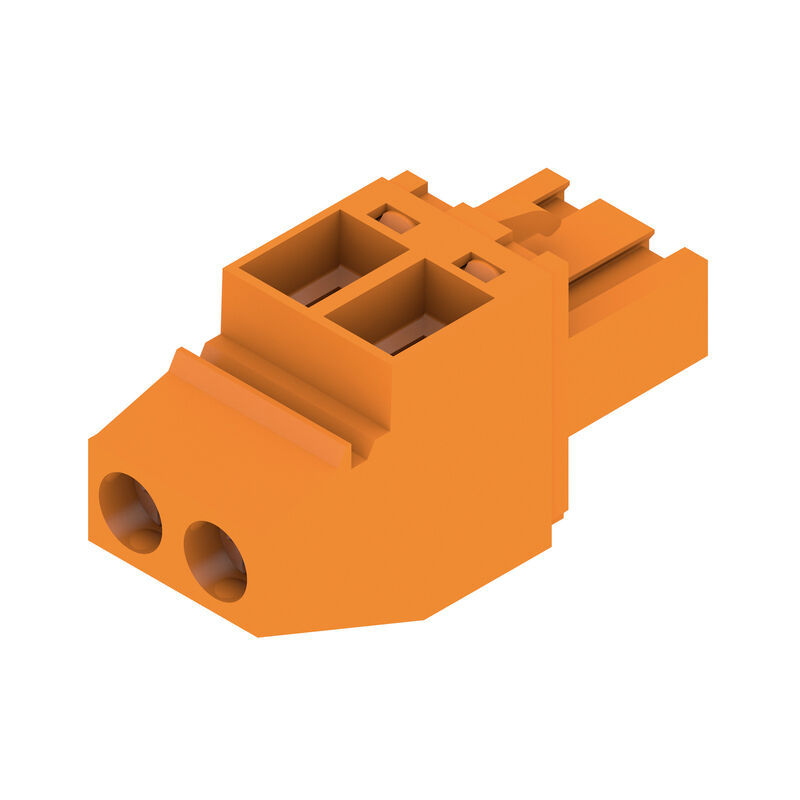

Imagen de producto
BLZP 5.08HC/02/90 SN OR BX
Dimensional drawing

BLZP 5.08HC/02/90 SN OR BX

Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 2, 90°, Conexión brida-tornillo, Sección de embornado, máx. : 4 mm², Caja

Produkt-ID 1948000000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Är tillbehör till 14 Motdelar 40 Använda produkter 46
Approvals Datos generales para pedido Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Märkdata enligt UL 1059 Packing Contrôles de type Note importante Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Utförande
Conector para placa c.i., enchufe hembra, 5.08 mm, Número de polos: 2, 90°, Conexión brida-tornillo, Sección de embornado, máx. : 4 mm², Caja
Art.nr.
1948000000
Typ
BLZP 5.08HC/02/90 SN OR BX
GTIN (EAN)
4032248624225
VPE
180 items
Produktparametrar
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Förpackning
Box

Dimensions and weights

Djup
27,2 mm
Depth (inches)
1,071 inch
Höjd
14,1 mm
Hauteur (pouces)
0,555 inch
Bredd
10,16 mm
Byggbredd (tum)
0,4 inch
Nettogewicht
3,545 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Produktspezifischer CO2-Fußabdruck
  • Vagga till grind:
    0,147 kg CO2 eq.

System Parameters

Produktfamilj
OMNIMATE Signal - series BL/SL 5.08
Anslutningstyp
Conexión de campo
Ledaranslutningsteknik
Clamping yoke connection
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
90°
Antal poler
2
L1 i mm
5,08 mm
L1 i tum
0,2 "
Antal rader
1
Polradstal
1
Märkarea
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Stripping length
7 mm
Klämskruv
M 2,5
Skruvmejselklinga
0,6 x 3,5
PH 1
PZ 1
Skruvmejselklinga Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Stickcykler
25
Max. instickskraft/pol
10 N
Max. dragkraft/pol
9 N
Åtdragningsmoment
  • Momenttyp:
    Ledaranslutning
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Material data

Isoleringsmaterial
PBT
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
4 mm²
Wire connection cross section AWG, min.
AWG 30
Ledardiameter, AWG, max
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
4 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0372700000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        7 mm
    • Rekommenderad ändhylsa:
      0373000000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
23 A
Rated current, max. number of poles (Tu=20°C)
18 A
Märkström, min. antal poler (Tu=40°C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
50 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp D / CSA)
20 A
Ledardiameter AWG, min.
AWG 30
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Förpackning
Box
VPE-längd
349 mm
VPE-bredd
138 mm
VPE-höjd
32 mm

Contrôles de type

Test: Hållfasthet för märkningar
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, tension nominale, section nominale, type de matériau
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U4.0
    • Typ av ledare och för ledararea:
      H07V-K4.0
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Note importante

IPC-konformitet
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hänvisningstext
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
