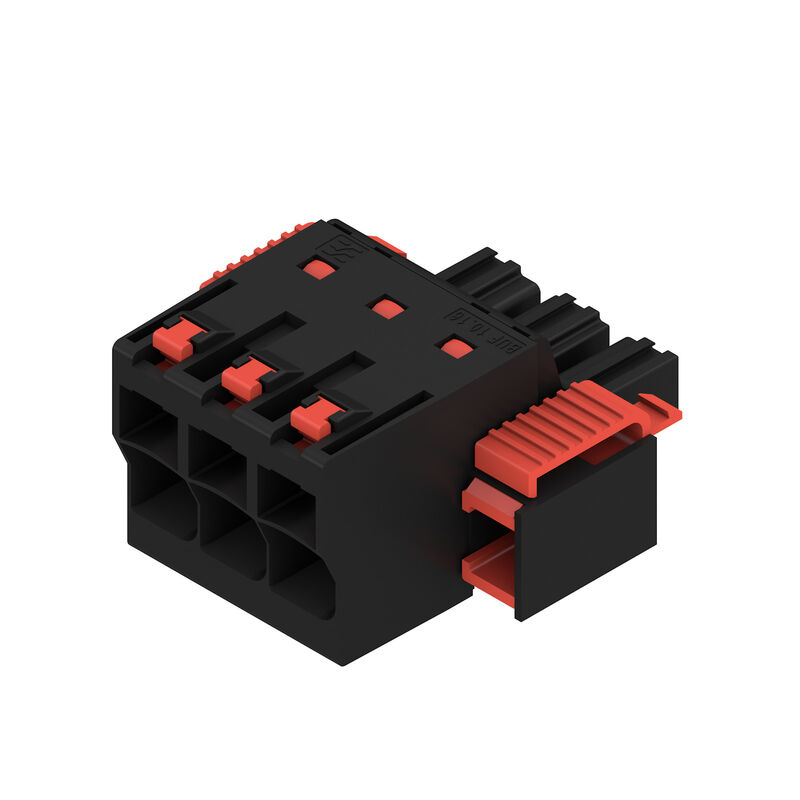

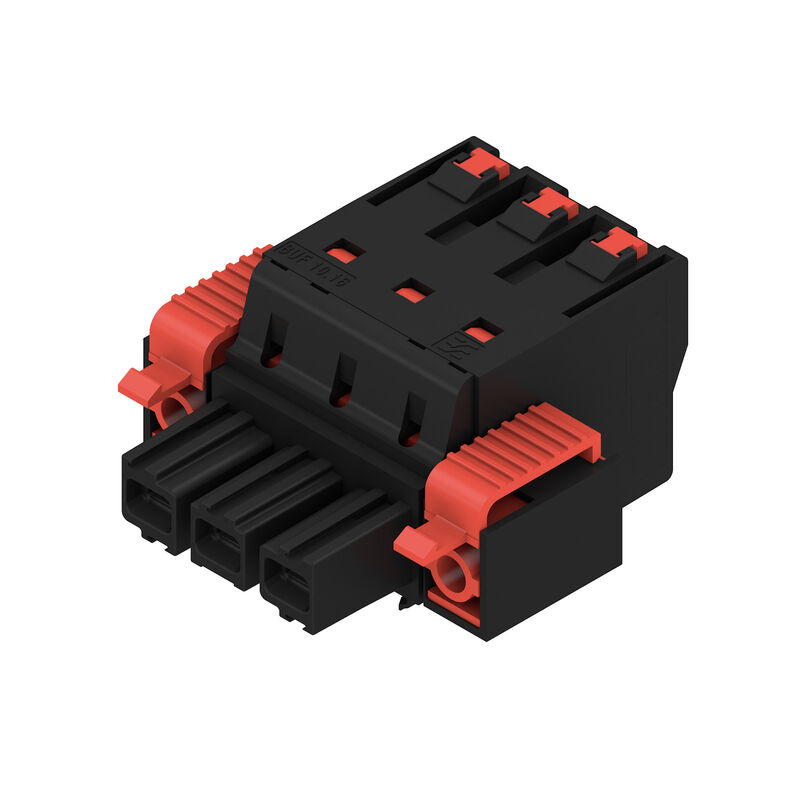

接插件BUF 10.16IT/03/180F AG BK BX
PCB 接插件, 插头, 10.16 mm, 回路数: 3, 180°, PUSH IN 带执行器, 压接范围，最大 : 16 mm², 盒装
商品编号
2493310000
特性
| 版本 | PCB 接插件, 插头, 10.16 mm, 回路数: 3, 180°, PUSH IN 带执行器, 压接范围，最大 : 16 mm², 盒装 |
| 订货号 | 2493310000 |
| 类型 | BUF 10.16IT/03/180F AG BK BX |
| GTIN (EAN) | 4050118503098 |
| 数量 | 24 PC |
| 产品数据 |
IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6 |
| 包装 | 盒装 |
| 深 | 39.5 mm |
| 深度 (英寸) | 1.555 inch |
| 高度 | 28.9 mm |
| 高度 (英寸) | 1.138 inch |
| 宽度 | 50.8 mm |
| 宽度 (英寸) | 2 inch |
| 净重 | 39.19 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 电源 - BU/SU 10.16 系列 |
| 联接类型 | 现场接线 |
| 导线连接方式 | PUSH IN 带执行器 |
| 间距 P（单位：mm） | 10.16 mm |
| 间距 P（单位：inch） | 0.4 " |
| 导线出线方向 | 180° |
| 回路数 | 3 |
| L1（mm） | 20.32 mm |
| L1（inch） | 0.8 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 额定横截面 | 16 mm² |
| 防触电保护（按照DIN VDE57106） | 手指安全保护 |
| 防触电保护（按照DIN VDE 0470） | IP 20 |
| 防护等级 | IP20 |
| 可编码 | 是 |
| 剥线长度 | 18 mm |
| 直杆螺丝刀口尺寸 | 0.8 x 4.0 |
| 相关标准 | DIN 5264 |
| 插拔次数 | 25 |
| 插拔力 / 回路，最大 | 15 N |
| 拉力 / 回路，最大 | 15 N |
| 绝缘材料 | PA GF |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | II |
| 相比漏电起痕指数（CTI） | ≥ 400 |
| 绝缘强度 | ≥ 10⁸ Ω |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀银 |
| 插头触点叠层结构 | ≥ 3 µm Ag |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 120 °C |
| 压接范围，最小 | 2.5 mm² |
| 压接范围，最大 | 16 mm² |
| 导线最小压接面积 AWG | AWG 12 |
| 导线最大压接面积 AWG | AWG 4 |
| 单股导线的，最小值 H05(07) V-U | 2.5 mm² |
| 单股导线的，最大值 H05(07) V-U | 10 mm² |
| 多股硬导线，最小值 H07V-R | 10 mm² |
| 多股硬导线，最大值 H07V-R | 16 mm² |
| 软导线，最小压接面积 H05(07) V-K | 2.5 mm² |
| 软导线，最大压接面积 H05(07) V-K | 16 mm² |
| 最小压接面积 带预绝缘管状端头(DIN 46 228/4) | 2.5 mm² |
| 最大压接面积 带预绝缘管状端头(DIN 46 228/4) | 16 mm² |
| 带导线管状端头，DIN 46228 部分 1，最小 | 2.5 mm² |
| 最大压接面积 带管状端头，符合DIN46 228/ 1 | 16 mm² |
| 可压接导线 |
|
| 参考文本 | 根据产品和额定电压选择管状端头的长度。 |
| 额定电流，最小回路数 (Tu = 20°C) | 76 A |
| 额定电流，最大回路数 (Tu = 20°C) | 71 A |
| 额定电流，最小回路数 (Tu = 40°C) | 70 A |
| 额定电流，最大回路数 (Tu = 40°C) | 62 A |
| 额定电压值（过电压等级II/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级2） | 1,000 V |
| 额定电压值（过电压等级III/污染等级3） | 1,000 V |
| 额定冲击电压（过压等级 II/污染等级2） | 8 kV |
| 额定冲击电压（过压等级III/污染等级2） | 8 kV |
| 额定冲击电压（过压等级III/污染等级3） | 8 kV |
| 瞬时耐电流 | 3 x 1s ， 800A |
| 机构 | CURUS |
| cURus 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 600 V |
| 额定电压 (使用组 C / UL 1059) | 600 V |
| 额定电流 (使用组 B / UL 1059) | 51 A |
| 额定电流 (使用组 C / UL 1059) | 51 A |
| 导线最小压接面积，AWG | AWG 12 |
| 导线最大压接面积，AWG | AWG 6 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 356 mm |
| VPE 宽度 | 185 mm |
| VPE 高度 | 78 mm |
| 测试标识的耐久性 |
|
| 测试 可夹紧 截面积 |
|
| 导体损坏和意外松动测试 |
|
| 拉出测试 |
|
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 针对带护套的管状端头 • 针对裸端头 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39764) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493310000) |
| 产品更改通知 |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| 用户文档 |
[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
