下载技术数据页相关商品

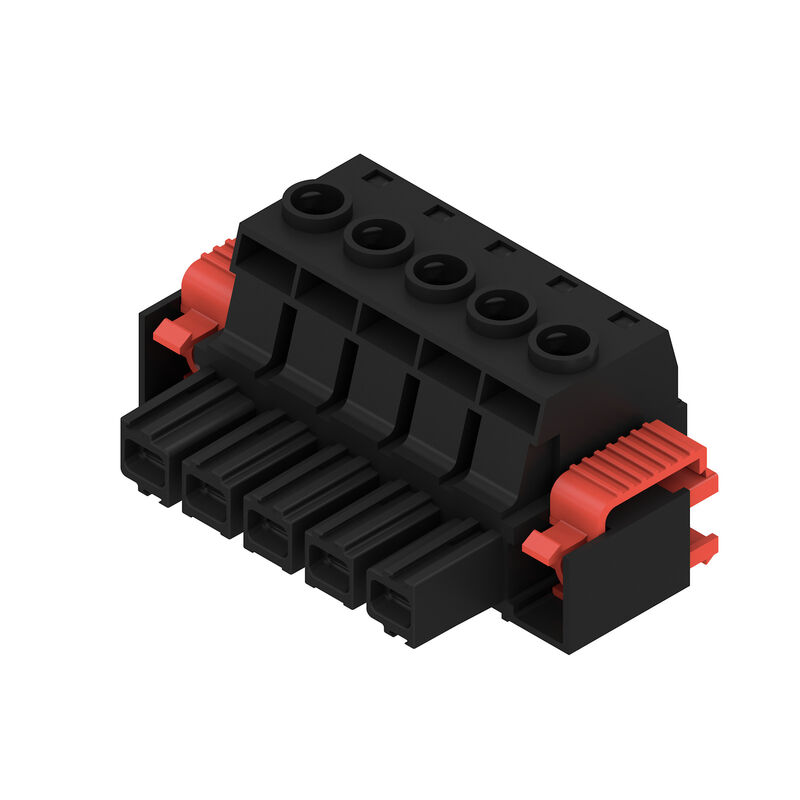

接插件BUZ 10.16HP/05/180F AG BK BX

PCB 接插件, 插头, 10.16 mm, 回路数: 5, 180°, 压线框联接, 压接范围，最大 : 16 mm², 盒装

商品编号 1924650000

特性

通用订货数据

版本	PCB 接插件, 插头, 10.16 mm, 回路数: 5, 180°, 压线框联接, 压接范围，最大 : 16 mm², 盒装
订货号	1924650000
类型	BUZ 10.16HP/05/180F AG BK BX
GTIN (EAN)	4032248564781
数量	16 PC
产品数据	IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4
包装	盒装

尺寸和重量

净重

62.3 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 电源 - BU/SU 10.16HP 系列
联接类型	现场接线
导线连接方式	压线框联接
间距 P（单位：mm）	10.16 mm
间距 P（单位：inch）	0.4 "
导线出线方向	180°
回路数	5
L1（mm）	40.64 mm
L1（inch）	1.6 "
层数	1
插针排数	1
额定横截面	16 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20
通道电阻	4.50 mΩ
可编码	是
剥线长度	12 mm
最小拧紧力矩	1.2 Nm
最大拧紧力矩	2 Nm
压接螺钉	M 4
直杆螺丝刀口尺寸	1.0 x 5.5 PZ 2
相关标准	DIN 5264 ISO 8764/2-PZ
插拔次数	25
插拔力 / 回路，最大	15.5 N
拉力 / 回路，最大	14.5 N

材料数据

绝缘材料	PA GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	I
相比漏电起痕指数（CTI）	≥ 600
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀银
插头触点叠层结构	≥ 3 µm Ag
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	130 °C
最小安装温度	-25 °C
最大安装温度范围	130 °C

适用导线

压接范围，最小	0.2 mm²
压接范围，最大	16 mm²
导线最小压接面积 AWG	AWG 22
导线最大压接面积 AWG	AWG 4
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	16 mm²
多股硬导线，最小值 H07V-R	6 mm²
多股硬导线，最大值 H07V-R	16 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	16 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	16 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	16 mm²
塞规符合 EN 60999 a x b；ø	5.3mm (B6)
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 1076980000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9025930000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9019140000 剥线长度: 标称值: 12 mm 推荐的管状端头: 9004060000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9025910000 导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019170000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0186100000 导线连接截面积: 型号: 细绞线标称值: 4 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0244100000 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019200000 导线连接截面积: 型号: 细绞线标称值: 6 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 0533500000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0191900000 导线连接截面积: 型号: 细绞线标称值: 10 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0282900000 剥线长度: 标称值: 15 mm 推荐的管状端头: 0534200000 导线连接截面积: 型号: 细绞线标称值: 16 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0492500000 剥线长度: 标称值: 15 mm 推荐的管状端头: 0565900000
参考文本	根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	78.3 A
额定电流，最大回路数 (Tu = 20°C)	67.9 A
额定电流，最小回路数 (Tu = 40°C)	70.6 A
额定电流，最大回路数 (Tu = 40°C)	61.3 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级3）	1,000 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级3）	8 kV
瞬时耐电流	3 x 1s ， 1000 A
最小爬电距离	15.1 mm
最小电气间隙	15.1 mm

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1842490
额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	60 A
额定电流 (使用组 C / CSA)	60 A
额定电流 (使用组 D / CSA)	5 A
导线最小压接面积，AWG,	AWG 22
导线最大压接面积，AWG	AWG 4
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	600 V
额定电流 (使用组 B / UL 1059)	60 A
额定电流 (使用组 C / UL 1059)	60 A
额定电流 (使用组 D / UL 1059)	5 A
导线最小压接面积，AWG	AWG 22
导线最大压接面积，AWG	AWG 4
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	352 mm
VPE 宽度	135 mm
VPE 高度	49 mm

类型测试

测试标识的耐久性	标准: 模式取自 DIN EN 61984 章节 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 测试: 原产地标志, 类型鉴别, 插口距, 批准标识 cULus, 材料类型, 耐久性评价: 可用
测试可夹紧截面积	标准: DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.99 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: 实心 16 mm² 导体类型和导线截面积: 扭绞 16 mm² 导体类型和导线截面积: AWG 22/1 导体类型和导线截面积: AWG 22/19 导体类型和导线截面积: AWG 6/1 导体类型和导线截面积: AWG 6/19 评价: 传递
导体损坏和意外松动测试	标准: DIN EN 60999-1 章节 9.4 / 12.00 要求: 0.2 kg 导线类型: 导体类型和导线截面积: 实心 0.2 mm² 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: AWG 22/1 导体类型和导线截面积: AWG 22/19 评价: 传递要求: 2.9 kg 导线类型: 导体类型和导线截面积: 实心 16 mm² 导体类型和导线截面积: 扭绞 16 mm² 导体类型和导线截面积: AWG 6/7 评价: 传递
拉出测试	标准: DIN EN 60999-1 章节 9.5 / 12.00 要求: ≥10 N 导线类型: 导体类型和导线截面积: 实心 0.2 mm² 评价: 传递要求: ≥15 N 导线类型: 导体类型和导线截面积: AWG 22/1 导体类型和导线截面积: AWG 22/19 评价: 传递要求: ≥20 N 导线类型: 导体类型和导线截面积: H05V-K0.5 评价: 传递要求: ≥100 N 导线类型: 导体类型和导线截面积: H07V-U16 导体类型和导线截面积: H07V-K16 导体类型和导线截面积: AWG 6/7 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对带护套的管状端头
• 针对裸端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
