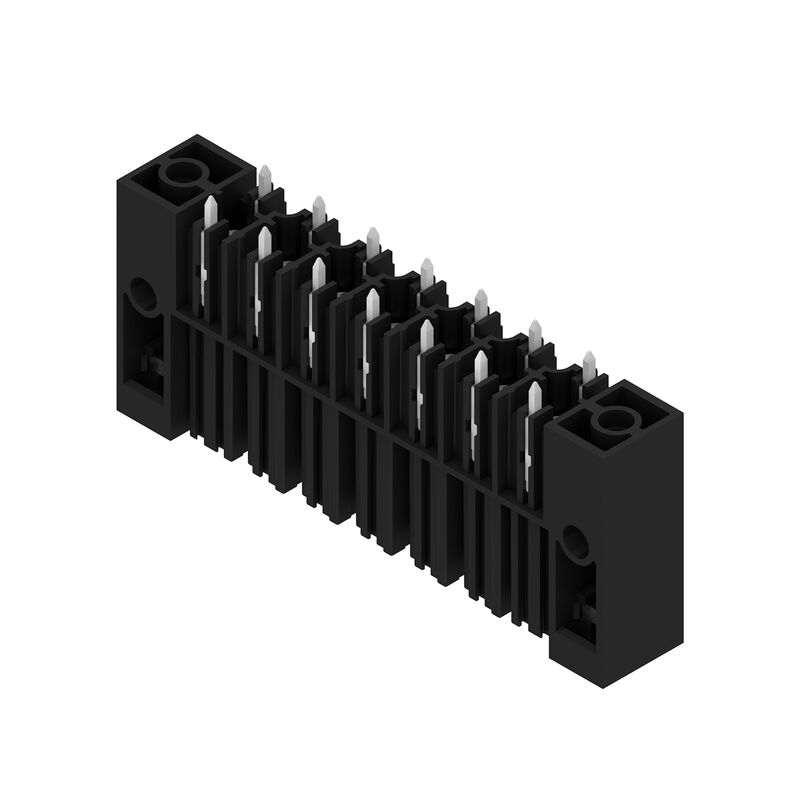

接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
产品图片

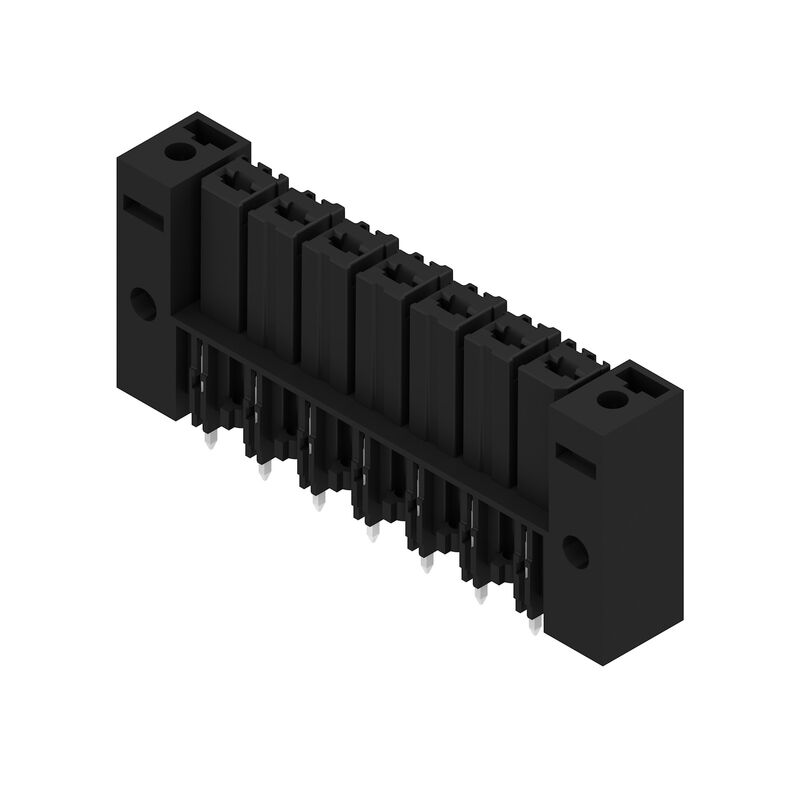

接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
产品图片
接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
Dimensional drawing
接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
Graph
接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
Graph
接插件BVL 7.62HP/07/180SFI 3.5SN BK BX
Graph

接插件BVL 7.62HP/07/180SFI 3.5SN BK BX

PCB 接插件, 反向插座, 反向螺钉/卡入式法兰, THT 焊接联接, 7.62 mm, 回路数: 7, 180°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装

商品编号 1928910000
下载技术数据页 工程支持 产品下载
配件 1 配合件 1 相关商品 6
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 反向插座, 反向螺钉/卡入式法兰, THT 焊接联接, 7.62 mm, 回路数: 7, 180°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装
订货号
1928910000
类型
BVL 7.62HP/07/180SFI 3.5SN BK BX
GTIN (EAN)
4032248578252
数量
50 PC
产品数据
IEC: 1000 V / 56.8 A
UL: 300 V / 35 A
包装
盒装

尺寸和重量

深
11,4 mm
深度 (英寸)
0,449 inch
高度
31,4 mm
高度 (英寸)
1,236 inch
宽度
68,58 mm
宽度 (英寸)
2,7 inch
净重
12,13 g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统参数

Product family
OMNIMATE 电源 - BV/SV 7.62HP 系列
Rodzaj przyłącza
板联接
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Liczba biegunów
7
L1 in mm
45,72 mm
L1 w calach
1,8 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Beröringsskydd enligt DIN VDE 57
插入时的手指安全保护
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
防护等级
IP20
通道电阻
2.00 mΩ
可编码
是
螺钉法兰的最小扭矩
0,2 Nm
螺钉法兰的最大扭矩
0,3 Nm
插拔次数
25
插拔力 / 回路，最大
7 N
拉力 / 回路，最大
4 N

材料数据

绝缘材料
PA GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
II
相比漏电起痕指数（CTI）
≥ 500
绝缘电阻
≥ 10⁸ Ω
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
焊接连接的焊层结构
4...6 µm Sn 亚光
插头触点叠层结构
4...6 µm Sn 亚光
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
130 °C
最小安装温度
-25 °C
最大安装温度范围
130 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
56,8 A
额定电流，最大回路数 (Tu = 20°C)
41 A
额定电流，最小回路数 (Tu = 40°C)
41 A
额定电流，最大回路数 (Tu = 40°C)
41 A
额定电压值（过电压等级II/污染等级2）
1 000 V
额定电压值（过电压等级III/污染等级2）
630 V
额定电压值（过电压等级III/污染等级3）
630 V
额定冲击电压（过压等级 II/污染等级2）
6 kV
额定冲击电压（过压等级III/污染等级2）
6 kV
额定冲击电压（过压等级III/污染等级3）
6 kV
瞬时耐电流
3 x 1s ， 420 A
最小爬电距离
9,66 mm
最小电气间隙
6,9 mm

额定数据符合 CSA 标准

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1534443
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
额定电流 (使用组 B / CSA)
35 A
Prąd znamionowy (grupa użytkowa C / CSA)
35 A
Номинальный ток (группа использования D/CSA)
5 A
参见认证参数
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
额定电流 (使用组 B / UL 1059)
35 A
Rated current (Use group C / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Kúszóáramút, min.
9,66 mm
Ligne d’air, min.
6,9 mm
Riferimento ai valori di omologazione
规格为最大值，详情参见认证证书。

包装

opakowanie
盒装
Długość VPE
292 mm
Szerokość VPE
101 mm
Wysokość VPE
105 mm

类型测试

Test: wytrzymałość znaczników
  • 标准:
    DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96
  • 测试:
    原产地标志, 类型鉴别, 插口距, 材料类型
  • 评价:
    可用
  • 测试:
    耐久性
  • 评价:
    传递
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • 标准:
    DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN IEC 512 第 7 部分章节 5 / 05.94
  • 测试:
    电码单元旋转 180°
  • 评价:
    传递
  • 测试:
    旋转 180°，无编码元件
  • 评价:
    传递

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
