特性

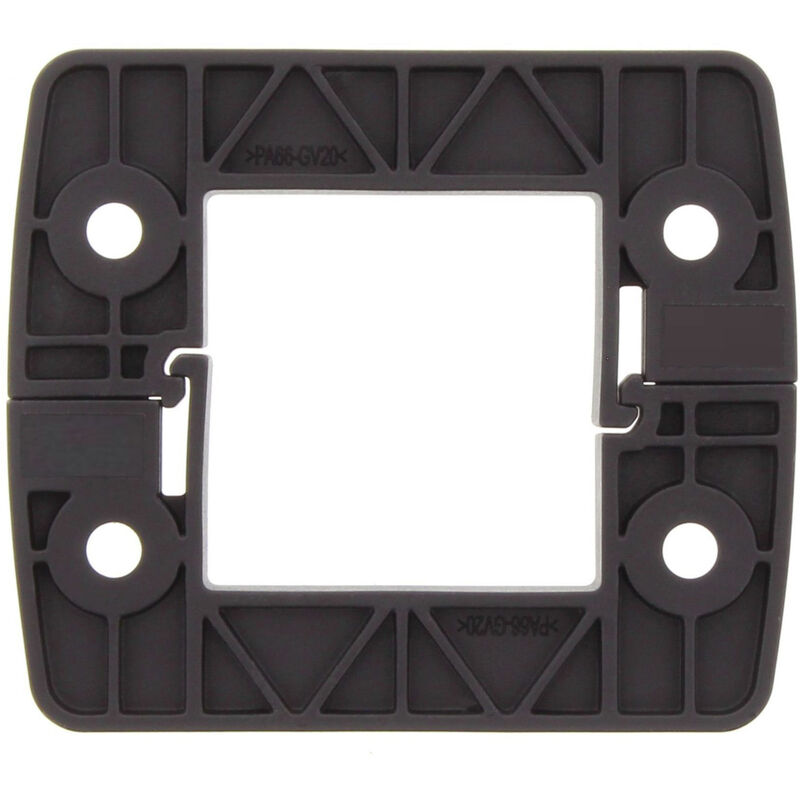

| 版本 | 锁定框架, Cabtite (电缆进线系统), 聚酰胺, 加强型玻璃纤维, 深黑色, 高度: 68.8 mm, 宽度: 80 mm, 深: 11.3 mm, -40 °C…120 °C, IP66 |
| 订货号 | 2584260000 |
| 类型 | CABTITE FRL 4-1 BK |
| GTIN (EAN) | 4050118616200 |
| 数量 | 10 PC |
| 深 | 11.3 mm |
| 深度 (英寸) | 0.445 inch |

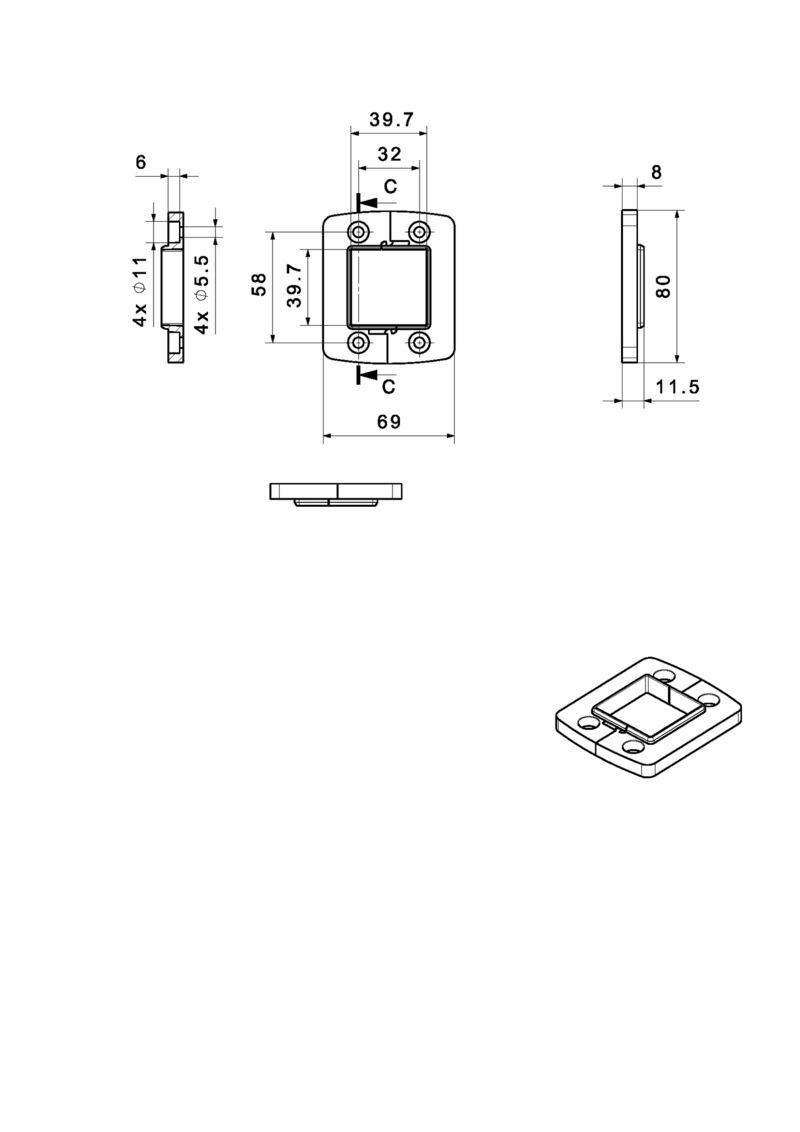

| 高度 | 68.8 mm |
| 高度 (英寸) | 2.709 inch |
| 最低安装高度 | 11.3 mm |
| 宽度 | 80 mm |
| 宽度 (英寸) | 3.15 inch |
| 直径 | 5.5 mm |
| 安装尺寸 - 高度 | 58 mm |
| 安装宽度 | 32 mm |
| 净重 | 22.88 g |
| 工作温度 | -40 °C...120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 卤素 | 不 |
| 开口宽度 | 40 mm |
| 开口长度 | 39.8 mm |
| 拧紧力矩矩 | 3 Nm |
| 材料 | 聚酰胺, 加强型玻璃纤维 |
| 硅胶 | 无 |
| 防护等级 | IP66 |
| 阻燃等级符合 UL 94 | V-0 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205530) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2584260000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2584260000) |
| 用户文档 | [Cabtite Installation Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_72923) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002624 |
| ETIM 7.0 | EC002624 |
| ETIM 8.0 | EC002624 |
| ETIM 9.0 | EC002624 |
| ETIM 10.0 | EC002624 |
| ECLASS 9.0 | 27-18-28-15 |
| ECLASS 9.1 | 27-18-92-65 |
| ECLASS 10.0 | 27-18-28-15 |
| ECLASS 11.0 | 27-18-28-15 |
| ECLASS 12.0 | 27-18-28-15 |
| ECLASS 13.0 | 27-18-28-15 |
| ECLASS 14.0 | 27-18-28-15 |
| ECLASS 15.0 | 27-18-28-15 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| cURus 证书号 | E223801 |
