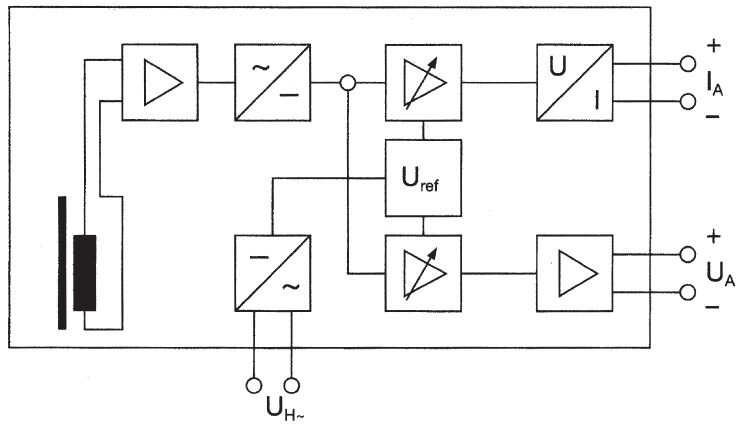

Connection diagram
CMA-3151-250-AO-24DC-05

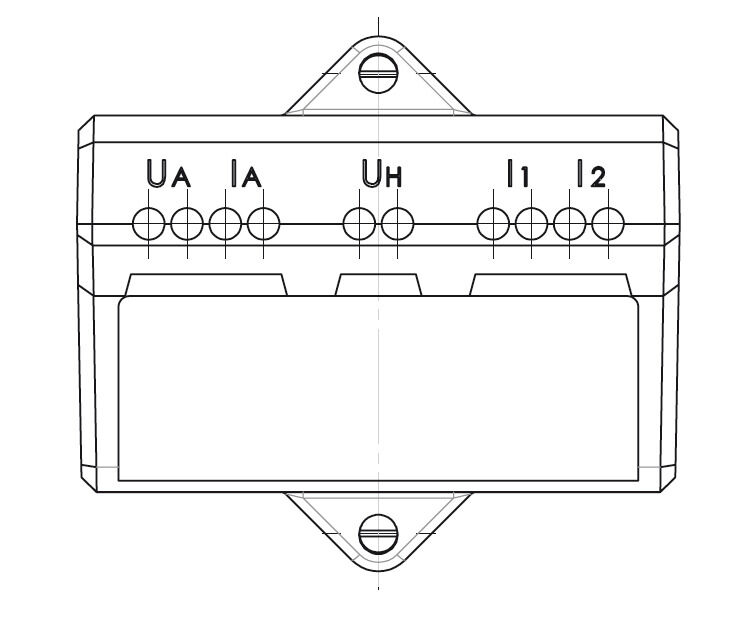

Connection diagram

CMA-3151-250-AO-24DC-05

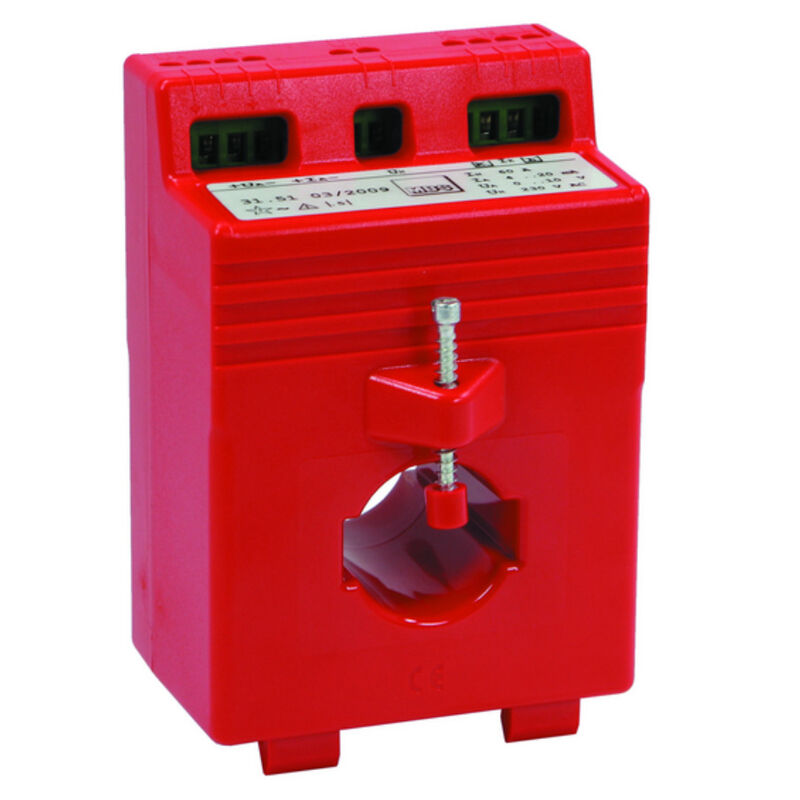

Courant primaire: 250 A, Sortie : 0(4)-20 mA, 0(2)-10 V, Charge: 1 VA

Référence produit 1531930000
Fiche technique Téléchargements de produits
Autres produits de la même gamme 3
Agréments General ordering data 치수 및 중량 Températures Environmental Product Compliance Entrée de mesure de courant Dimensions des conducteurs sous tension Caractéristiques électriques Caractéristiques générales Caractéristiques techniques Sortie Coordination de l'isolation Classifications

Agréments

ROHS
Conforme

General ordering data

Version
Courant primaire: 250 A, Sortie : 0(4)-20 mA, 0(2)-10 V, Charge: 1 VA
Référence
1531930000
Type
CMA-3151-250-AO-24DC-05
GTIN (EAN)
4050118337204
Qté.
1 Pièce

치수 및 중량

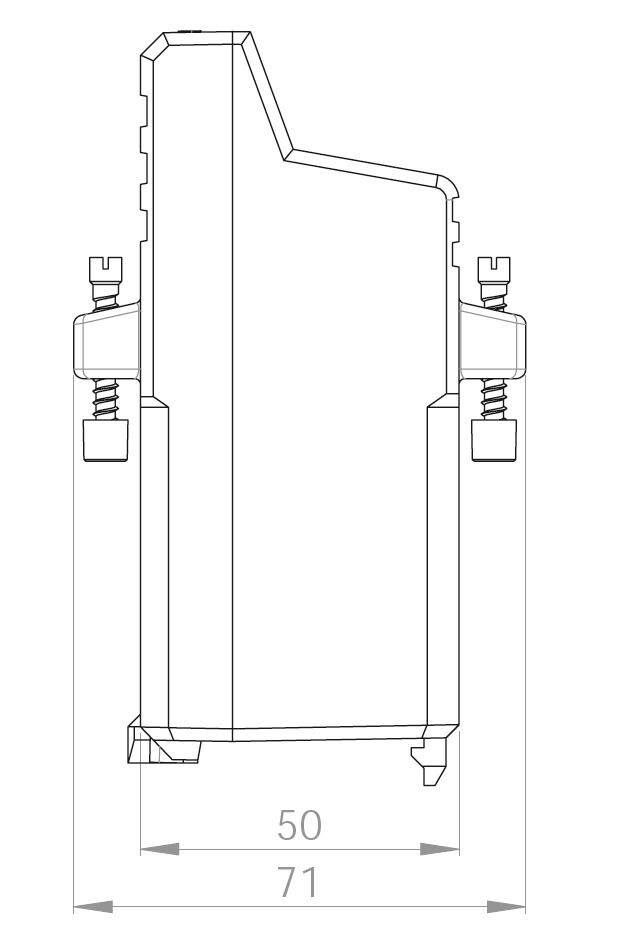

Profondeur
71 mm
Profondeur (pouces)
2,795 inch

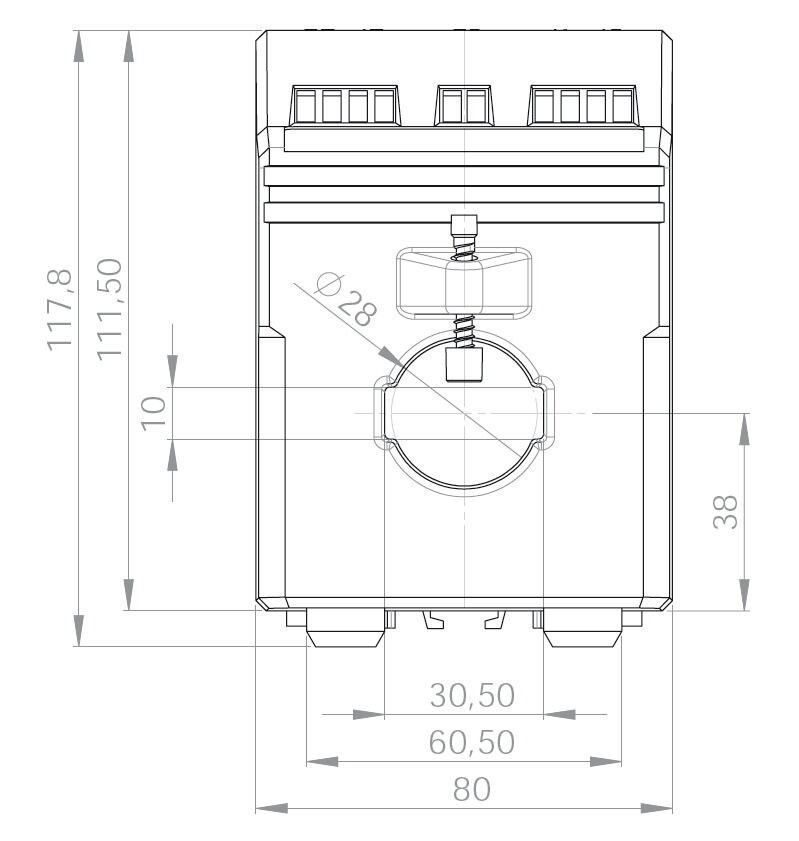

Hauteur
117,8 mm
Hauteur (pouces)
4,638 inch
Largeur
80 mm
Largeur (pouces)
3,15 inch
Poids net
250 g

Températures

Température de fonctionnement
-20 °C...60 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Entrée de mesure de courant

Plage de fréquence, max.
60 Hz
Plage de fréquence, min.
40 Hz

Dimensions des conducteurs sous tension

Conducteur rond
28 mm
Rail
30 x 10 mm

Caractéristiques électriques

Charge
1 VA
Classe de précision
0,5
Courant primaire
250 A
Courant secondaire
0...0.02 A
Nombre de tours nominal
10 kA/V

Caractéristiques générales

Fabricant
MBS AG

Caractéristiques techniques

Classe d'isolation
E
Courant permanent de protection thermique Ithermique
1,5 x INominal
Degré de protection
IP20
Fréquence nominale
50 Hz

Sortie

Courant de sortie
0...20 mA
4...20 mA (avec tension auxiliaire DC 24V)
Tension de sortie, remarque
0...10 V
2...10 V (24 V DC segédfeszültséggel)

Coordination de l'isolation

Classe de précision
0,5
Isolation galvanique
entre entrée/sortie
Tension d'essai
4 kV

Classifications

ETIM 8.0
EC002048
ETIM 9.0
EC002048
ETIM 10.0
EC002048
ECLASS 14.0
27-21-09-02
ECLASS 15.0
27-21-09-02
