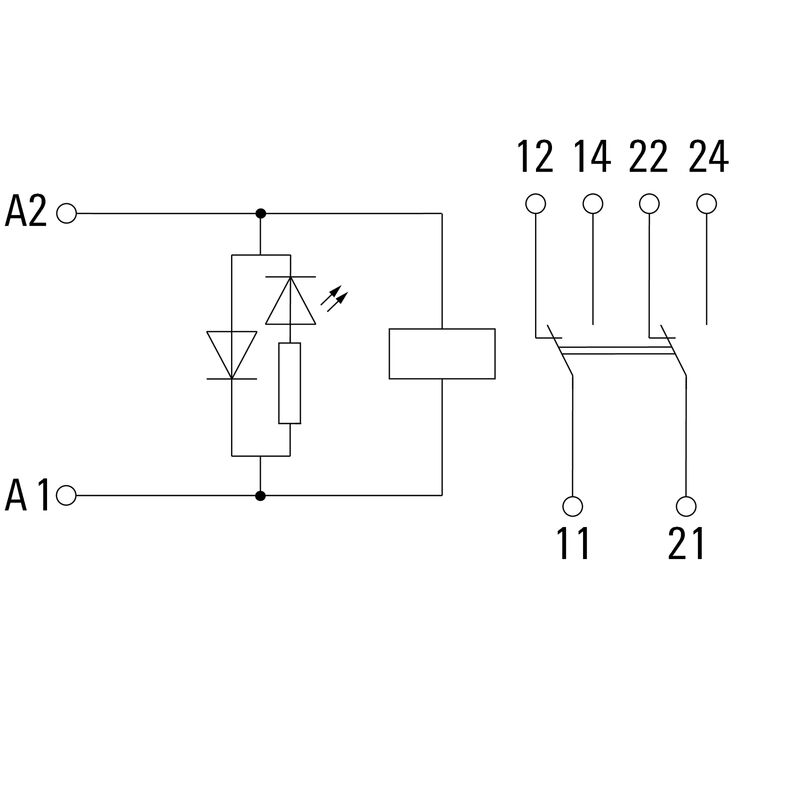

Schaltbild
CRIKIT S 24VDC 2CO L/D/MC FG

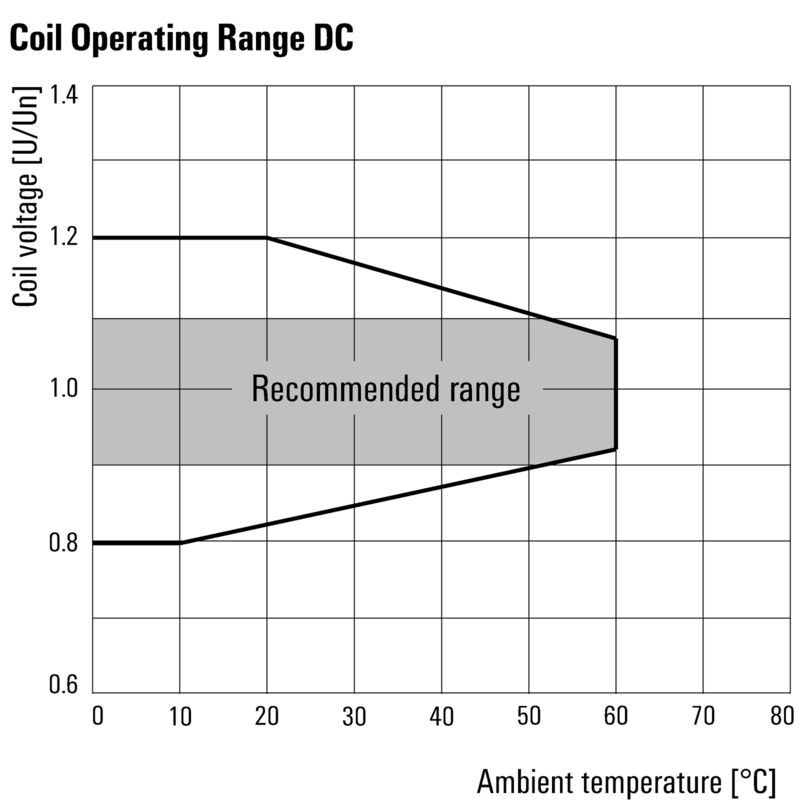

Diagramm
CRIKIT S 24VDC 2CO L/D/MC FG

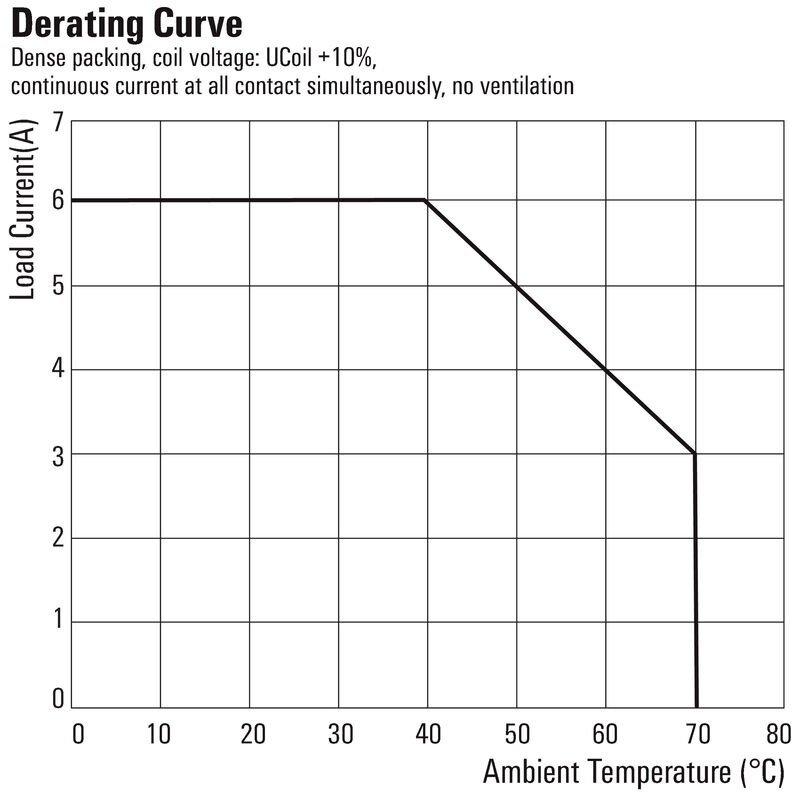

Diagramm
CRIKIT S 24VDC 2CO L/D/MC FG

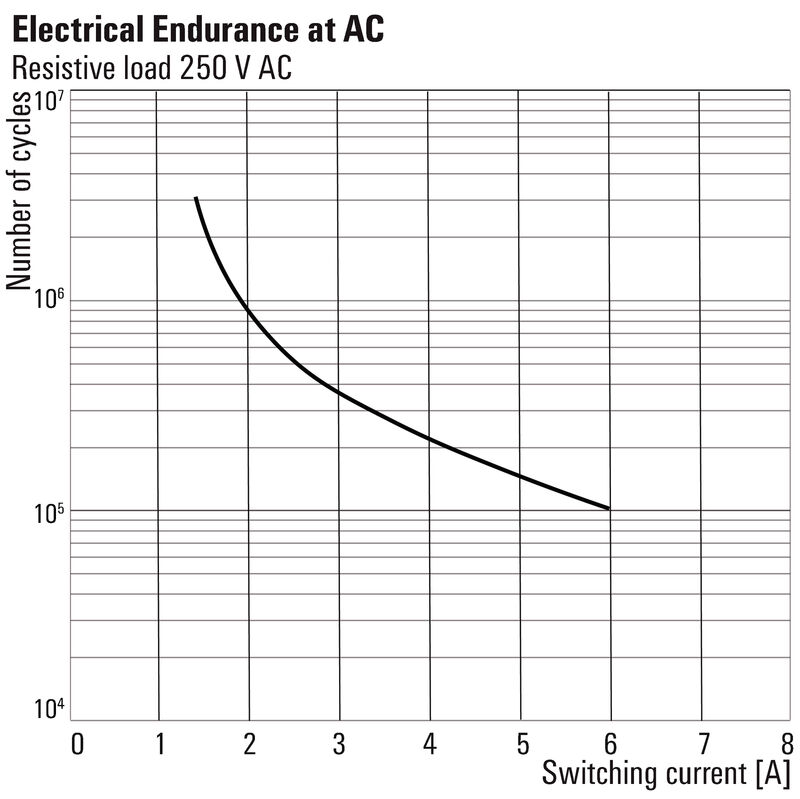

Diagramm
CRIKIT S 24VDC 2CO L/D/MC FG
CRIKIT S 24VDC 2CO L/D/MC FG

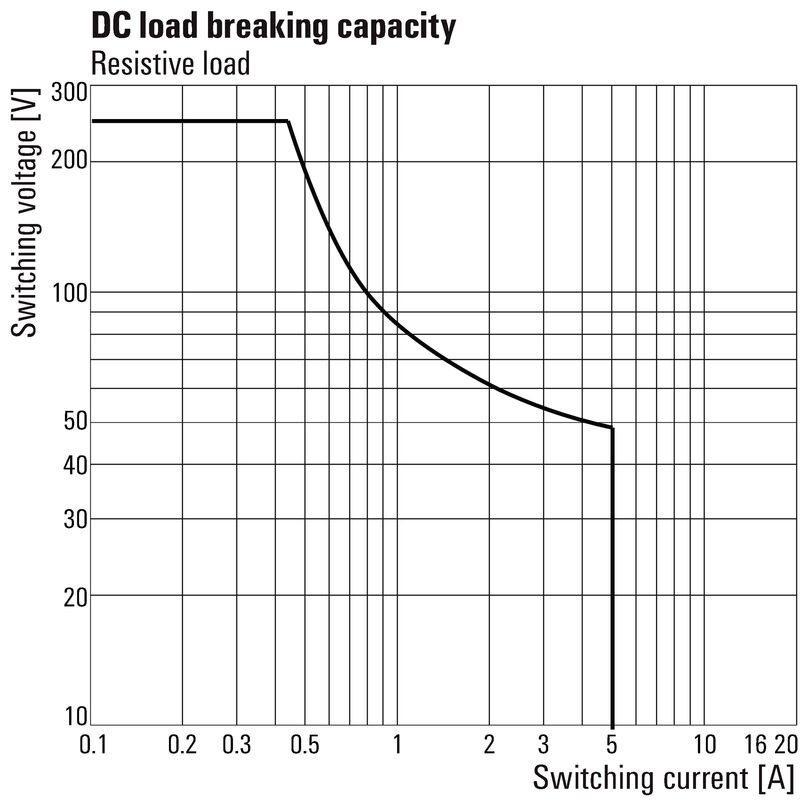

Diagramm
CRIKIT S 24VDC 2CO L/D/MC FG
Sonstiges

CRIKIT S 24VDC 2CO L/D/MC FG

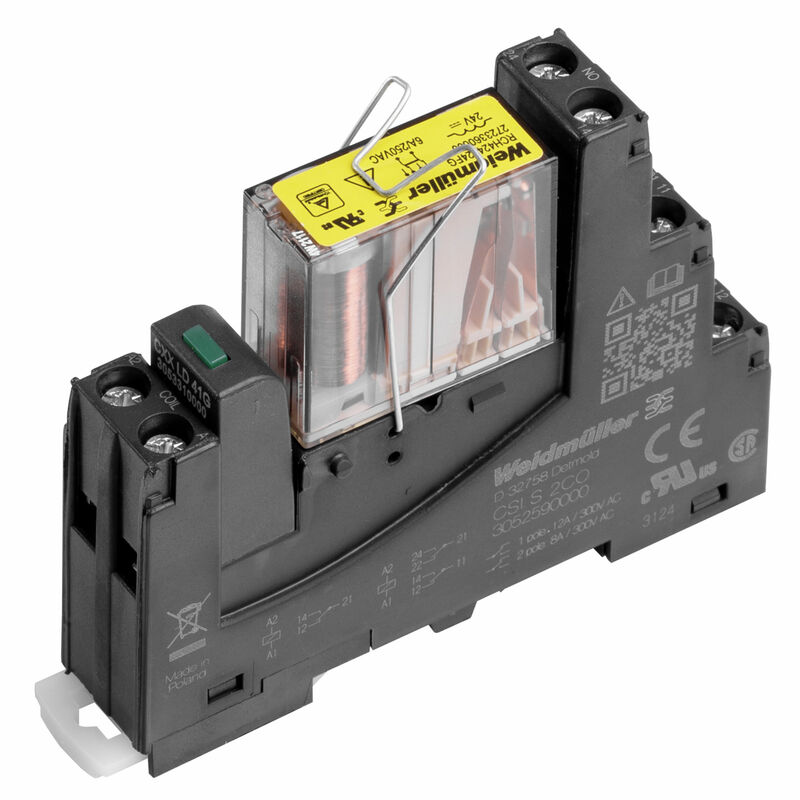

CUBESERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler, zwangsgeführt (EN 61810-3 Typ B) AgNi, Nennsteuerspannung: 24 V DC, Dauerstrom: 6 A, Schraubanschluss, Prüftaste vorhanden: Nein

Art.-Nr. 3162270000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Einzelteile 4 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
CUBESERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler, zwangsgeführt (EN 61810-3 Typ B) AgNi, Nennsteuerspannung: 24 V DC, Dauerstrom: 6 A, Schraubanschluss, Prüftaste vorhanden: Nein
Best.-Nr.
3162270000
Art
CRIKIT S 24VDC 2CO L/D/MC FG
GTIN (EAN)
4099987789318
VPE
10 Stück

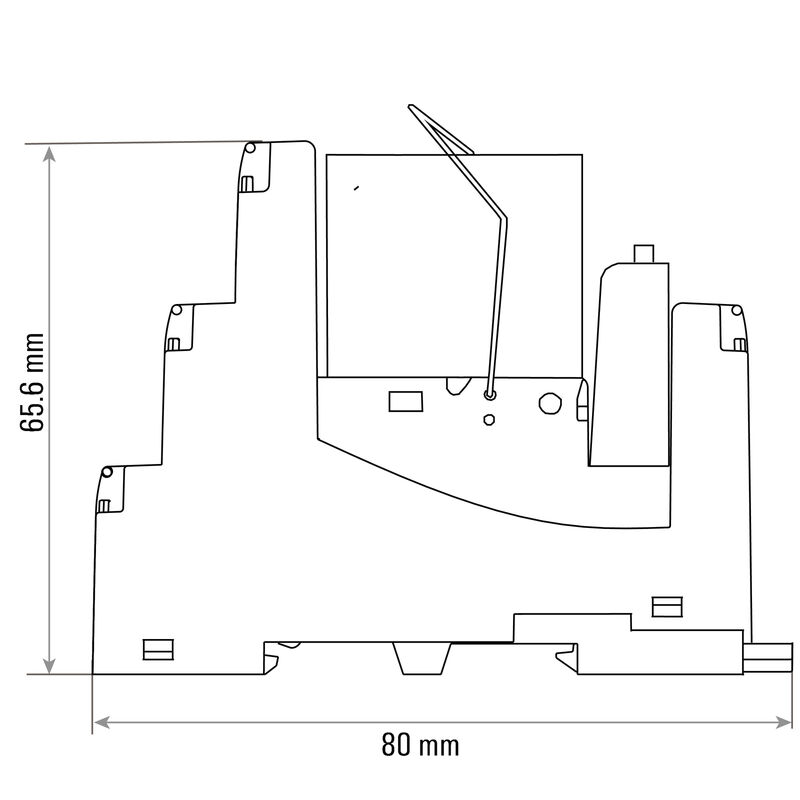

Abmessungen und Gewichte

Tiefe
65,6 mm
Tiefe (inch)
2,583 inch
Höhe
80 mm
Höhe (inch)
3,15 inch
Breite
15,8 mm
Breite (inch)
0,622 inch
Nettogewicht
61 g

Temperaturen

Lagertemperatur
-25 °C...70 °C
Umgebungstemperatur
-25 °C…70 °C
Feuchtigkeit
5…85%, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Diphenyl(2,4,6-trimethylbenzoyl)phosphine oxide 75980-60-8

Steuerseite

Nennsteuerspannung
24 V DC
Nennstrom DC
29,2 mA
Nennleistung
565 mW
Spulenwiderstand
823 Ω ± 10 %
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung
Nein
Spulenspannung Ersatzrelais
24 V DC

Lastseite

Nennschaltspannung
250 V AC
Dauerstrom
6 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
10 mA @ 5 V
Schaltleistung AC (ohmsch), max.
1500 VA
Schaltleistung DC (ohmsch), max.
144 W @ 24 V
Einschaltverzögerung
≤30 ms
Ausschaltverzögerung
<20 ms
Kontaktausführung
2 Wechsler, zwangsgeführt (EN 61810-3 Typ B) (AgNi)
Mechanische Lebensdauer
10 x 106 Schaltungen

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Nein
Mechanische Schaltstellungsanzeige
Nein
Farbe
schwarz
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Sockel
  • Brennbarkeitsklasse nach UL94:
    V-2

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
III
Spannungsfestigkeit Steuerseite - Lastseite
4 kVeff / 1 Min.
Art der Isolation Eingang - Ausgang
verstärkte Isolierung
Spannungsfestigkeit benachbarte Kontakte
3 KVeff / 1 Min.
Art der Isolation benachbarte Kontakte
verstärkte Isolierung
Spannungsfestigkeit offener Kontakt
1,5 kVeff / 1 min
Schutzart
IP20
Stehstoßspannung benachbarte Kontakte
4 kV (1,2/50 µs)

Anschlussdaten

Leiteranschlusstechnik
Schraubanschluss
Anzugsdrehmoment, min.
0,7 Nm
Klemmbereich, Bemessungsanschluss
2,5 mm²
Klemmbereich, min.
2,5 mm²
Klemmbereich, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Zwillings-Aderendhülse, min.
1,5 mm²
Zwillings-Aderendhülse, max.
2,5 mm²
Klingenmaß
PZ 1

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
