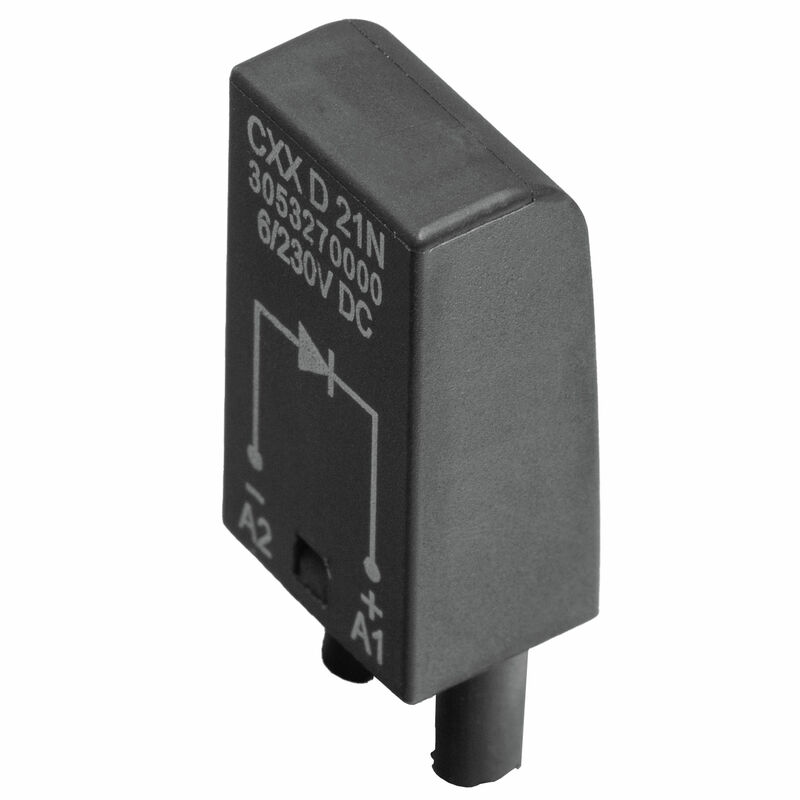

CXX D 21N
CXX D 21N

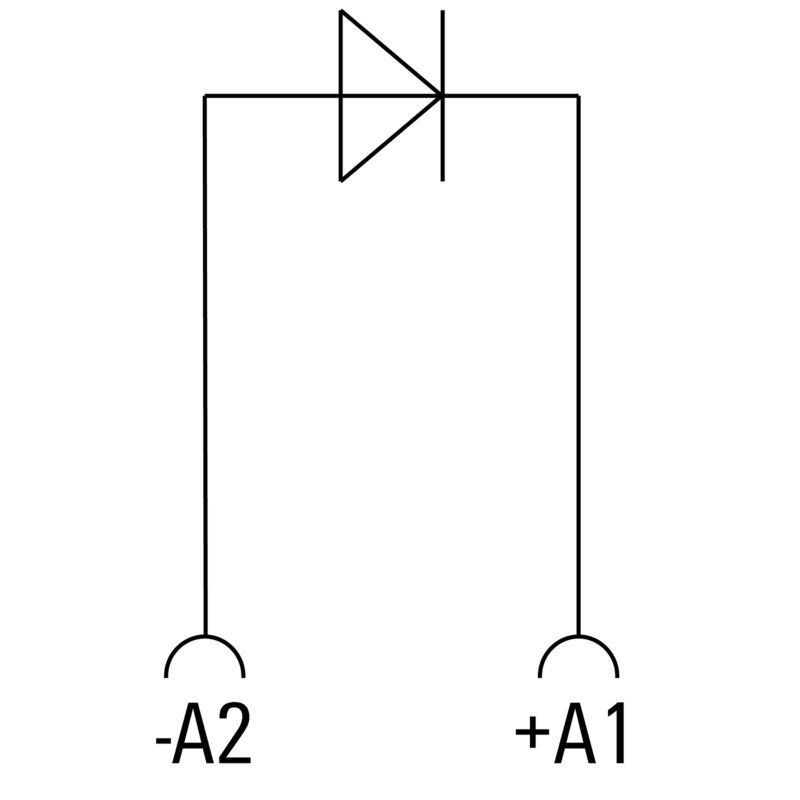

Connection diagram
CXX D 21N
Dimensional drawing
CXX D 21N
Miscellaneous

CXX D 21N

CUBESERIES, 환류 다이오드, 정격 제어 전압: 6…230 V DC, 플러그인 결선

항목 번호 3053270000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리입니다 44 관련 제품 7
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 제어 측 일반 데이터 결선 데이터 분류

승인

ROHS
준수

일반 주문 데이터

버전
CUBESERIES, 환류 다이오드, 정격 제어 전압: 6…230 V DC, 플러그인 결선
주문 번호
3053270000
유형
CXX D 21N
GTIN(EAN)
4099987023092
수량
20  items

치수 및 중량

깊이
23  mm
깊이 (인치)
0.906  inch
높이
9.2  mm
높이 (인치)
0.362  inch
너비
12.8  mm
폭 (인치)
0.504  inch
순중량
2  g

온도

보관 온도
-40 °C...85 °C
주변 온도
-40 °C…70 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

제어 측

정격 제어 전압
6…230 V DC
상태 표시기
아니요
보호 회로
환류 다이오드

일반 데이터

컬러 코드
검정
UL94 가연성 등급 구성요소
  • 구성요소:
    하우징
  • UL94 가연성 등급:
    V-2

결선 데이터

와이어 결선 방식
플러그인 결선

분류

ETIM 6.0
EC002586
ETIM 7.0
EC002586
ETIM 8.0
EC002586
ETIM 9.0
EC002586
ETIM 10.0
EC002586
ECLASS 9.1
27-37-10-10
ECLASS 10.0
27-37-10-10
ECLASS 11.0
27-37-16-92
ECLASS 12.0
27-37-16-92
ECLASS 13.0
27-37-16-92
ECLASS 14.0
27-37-16-92
ECLASS 15.0
27-37-16-92
