特性

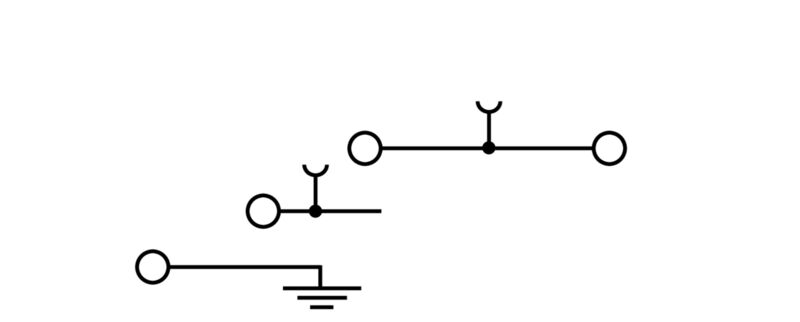

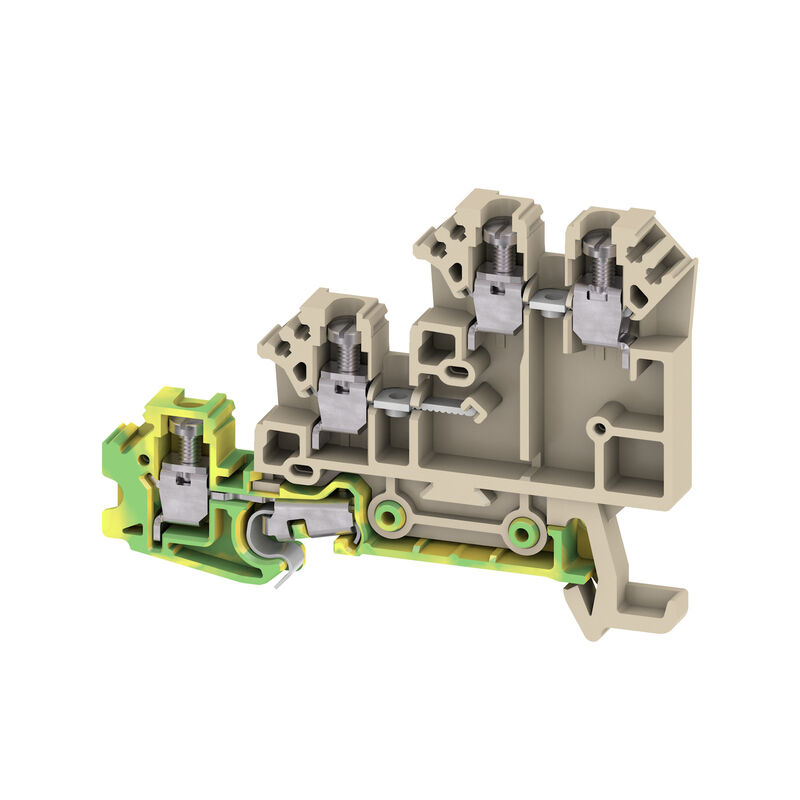

| 版本 | 传感器/执行器端子, 螺钉联接, 深褐, 2.5 mm², 17.5 A, 250 V, 联接点数量: 3, 层数: 3, TS 35, V-0, Wemid |
| 订货号 | 1783560000 |
| 类型 | DLA 2.5 DB |
| GTIN (EAN) | 4032248211487 |
| 数量 | 100 PC |
| 深 | 48.5 mm |
| 深度 (英寸) | 1.909 inch |
| 深度（含 DIN 导轨） | 49 mm |
| 高度 | 65 mm |
| 高度 (英寸) | 2.559 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 11.154 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 |
螺钉连接
带 PE 连接 |
| 必须的端板 | 是 |
| 电位数量 | 3 |
| 层数 | 3 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 是 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 是 |
| PEN功能 | 无 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 相同端子的数量 | 1 |
| 防爆版 | 不 |
| 软导线的最大压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式 | 2.5 mm² |
| DMS 电动螺丝刀的扭矩设置 | 1 |
| 剥线长度 | 7 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.13 mm² |
| 压接螺钉 | M 2.5 |
| 可压接导线 |
|
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最大拧紧力矩 | 0.6 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 0.4 Nm |
| 测量规 按照 60 947-1 标准 | A3 |
| 联接点数量 | 3 |
| 联接类型 | 螺钉联接 |
| 联接类型 2 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 水平进线 |
| CSA 认证号 | 12400-280 |
| 导线最大压接面积(CSA) | 12 AWG |
| 最小导线横截面积（CSA ） | 26 AWG |
| 电压大小 D（CSA） | 300 V |
| 电流 大小 D (CSA) | 10 A |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 26 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 (-7-2) |
| 额定横截面 | 2.5 mm² |
| 额定电压 | 250 V |
| 额定直流电压 | 250 V |
| 额定电流 | 17.5 A |
| 最大电流 | 26 A |
| 标准 | IEC 60947-7-1 (-7-2) |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
| 额定浪涌电压 | 4 kV |
| 功率损耗符合 IEC 60947-7-x | 0.77 W |
| 污染等级 | 3 |
| UR 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (UR) | 12 AWG |
| 最大导线尺寸 现场接线 (UR) | 12 AWG |
| 最小导线尺寸 工厂接线 (UR) | 26 AWG |
| 最小导线尺寸 现场接线 (UR) | 22 AWG |
| 电压大小 D（UR） | 300 V |
| 电流 大小 D (UR) | 10 A |
| 认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37330)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63685) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1783560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1783560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1783560000&norm=0) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9.1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| 认证 |     |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E60693 |
配件
-
-
-
-
商品编号:1609820000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 白色
-
-
商品编号:1312600000包装单位:50 PC
横联件（端子）, 螺钉固定的, 灰色, 24 A, 回路数: 3, 间距 P（单位：mm）: 6.10, 绝缘: 无, 宽度: 17.2 mm
-
商品编号:1313100000包装单位:20 PC
横联件（端子）, 螺钉固定的, 灰色, 24 A, 回路数: 10, 间距 P（单位：mm）: 6.00, 绝缘: 无, 宽度: 59.9 mm
-
商品编号:1312500000包装单位:50 PC
横联件（端子）, 螺钉固定的, 灰色, 24 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 无, 宽度: 11.1 mm
-
商品编号:1399800000包装单位:20 PC
横联件（端子）, 螺钉固定的, 灰色, 24 A, 回路数: 20, 间距 P（单位：mm）: 5.00, 绝缘: 无, 宽度: 120.9 mm
-
商品编号:1312700000包装单位:50 PC
横联件（端子）, 螺钉固定的, 灰色, 24 A, 回路数: 4, 间距 P（单位：mm）: 6.10, 绝缘: 无, 宽度: 23.3 mm
-
-
-
-
商品编号:1640740000包装单位:720 PC
WS, 端子标记, 8 x 5 mm, 间距 P（单位：mm）: 5.00 Weidmueller, Allen-Bradley, 白色
