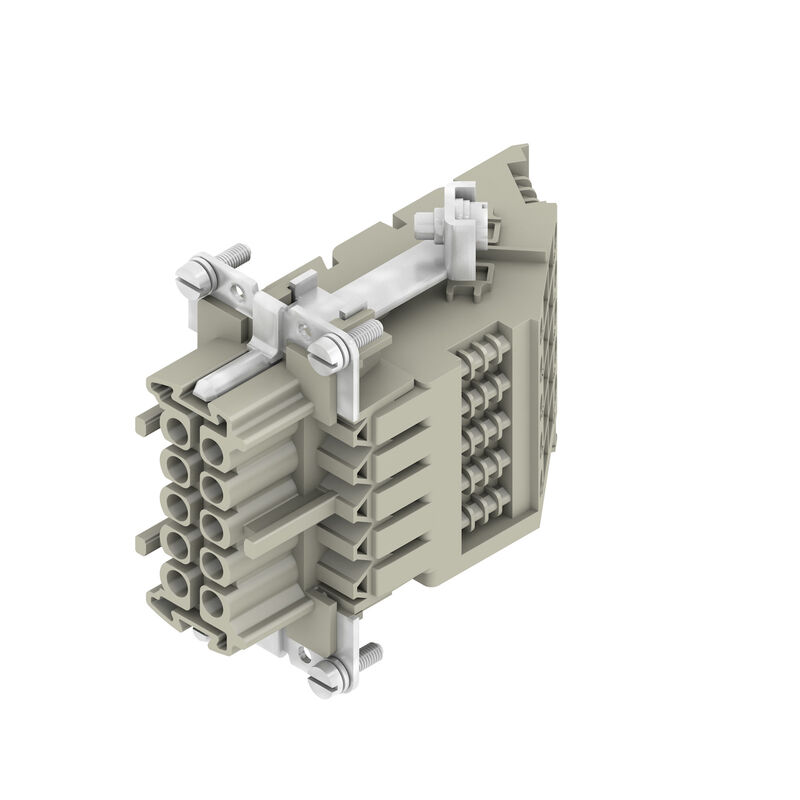

HDC - вставка, Гнездо, 500 V, 16 A, Количество полюсов: 10, Винтовое соединение, Типоразмер установки: 4

№ продукта 1848570000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Общие данные Данные соединения PE Исполнение Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E92202

Основные данные для заказа

Версия
HDC - вставка, Гнездо, 500 V, 16 A, Количество полюсов: 10, Винтовое соединение, Типоразмер установки: 4
Заказ №
1848570000
Тип
DSTV HE BL10 S
GTIN (EAN)
4032248371686
Кол.
10 Штука

Размеры и массы

Масса нетто
125,95 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
d0694b55-f1aa-4d24-a200-c532c6ffc384

Общие данные

Alacsony füstképződés a DIN EN 45545-2 szerint
Да
Basic material
Сплав медный
BG
4
Colour
бежевый
Courant nominal (DIN EN 61984)
16 A
Installation size
4
Insulating material
Поликарбонат (PC), армированный стекловолокном (включен в реестр UL и сертифицирован для применения на железной дороге)
Insulating material group
IIIa
Insulation resistance
1010 Ом
Max. utahovací moment hlavního kontaktu
0,7 Nm
Min. torque for main contact
0,5 Nm
Number of poles
10
Plugging cycles, silver
≥ 200
Pollution severity
3
Rated voltage according to UL/CSA
600 В пост./перем. тока
Serie
DSTV-HE
Surface finish
Серебро пассивированное
Tension de choc nominale (DIN EN 61984)
6 kV
Tensión nominal (DIN EN 61984)
500 V
Tightening torque
0,5 Nm
Tightening torque, max. PE connection
1,6 Nm
Tightening torque, min. PE connection
1,2 Nm
Typ
Гнездо
Type of connection
Винтовое соединение
UL 94 flammability rating
V-0
Volume resistance
≤3 mΩ

Данные соединения PE

Вид соединения защитного провода PE
Винтовое соединение
Длина снятия изоляции Соединение PE
10 mm
Крепежный винт
M 4
Момент затяжки, макс., соединение PE
1,6 Nm
Момент затяжки, мин., соединение PE
1,2 Nm
Размер лезвия для винтов с крестообразным шлицем
Размер PZ1
Размер лезвия, шлиц (соединение PE)
SD 0,8 x 4,0
Расчетное сечение
4 mm²
Сечение подключаемого провода, AWG (PE), макс.
AWG 12
Сечение подключаемого провода, AWG (PE), мин.
AWG 20

Исполнение

BG
4
Blade size
Размер PZ0
Clamping screw
M 3
Genomgångsmotstånd (6)
≤3 mΩ
Przekrój przyłącza przewodu, maks.
4 mm²
Rodzaj przyłącza
Винтовое соединение
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,5 mm²
Stripping length, rated connection
12 mm
Wire connection cross section AWG, min.
AWG 20
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire cross-section, solid, max.
4 mm²
Wire cross-section, solid, min.
0,5 mm²
Момент затяжки, макс., главный контакт
0,7 Nm
Момент затяжки, мин., главный контакт
0,5 Nm
Основной материал
Сплав медный
Поверхность
Серебро пассивированное
Поперечное сечение соединительного провода, мин.
0,5 mm²
Типоразмер установки
4
配線接続断面、細径撚線、最大
4 mm²
결선 단면규격 AWG, 최대
AWG 12
블레이드 사이즈, 일자(스크류 결선)
SD 0,6 x 3,5

Классификации

ETIM 8.0
EC002311
ETIM 9.0
EC002311
ETIM 10.0
EC002311
ECLASS 14.0
27-44-02-03
ECLASS 15.0
27-44-02-03
