特性

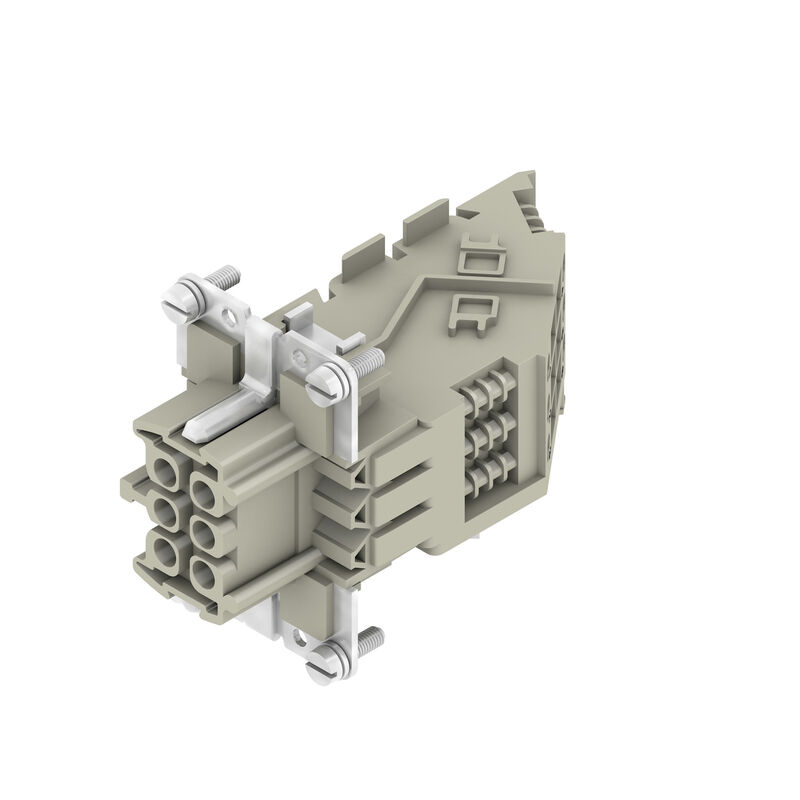

| 版本 | HDC - 插芯, 插座, 500 V, 16 A, 回路数: 6, 螺钉联接, 产品外形尺寸: 3 |
| 订货号 | 1848600000 |
| 类型 | DSTV HE BR6 S |
| GTIN (EAN) | 4032248371914 |
| 数量 | 10 PC |
| 净重 | 92.4 g |
| RoHS 合规状态 | 符合要求 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d0694b55-f1aa-4d24-a200-c532c6ffc384 |
| BG | 3 |
| 主触点的最大拧紧扭矩 | 0.7 Nm |
| 主触点的最小拧紧扭矩 | 0.5 Nm |
| 产品外形尺寸 | 3 |
| 低烟符合 DIN EN 45545-2 | 是 |
| 回路数 | 6 |
| 型号 | 插座 |
| 按照 UL/CSA 额定电压 | 600 V AC/DC |
| 插拔次数 Ag | ≥ 200 |
| 材料 | 铜合金 |
| 污染等级 | 3 |
| 系列 | DSTV-HE |
| 绝缘强度 | 1010 Ω |
| 绝缘材料 | PC 加强型玻璃纤维 (UL-认证及管路鉴定) |
| 绝缘材料组 | IIIa |
| 联接类型 | 螺钉联接 |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤3 mΩ |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 米色 |
| 额定冲击电压 (DIN EN 61984) | 6 kV |
| 额定电压 (DIN EN 61984) | 500 V |
| 额定电流 (DIN EN 61984) | 16 A |
| PE 连接类型 | 螺钉联接 |
| PE联接 剥线长度 | 10 mm |
| 一字刀头尺寸（接地） | SD 0.8 x 4.0 |
| 十字槽刀片尺寸 | 尺寸 PZ1 |
| 安装螺丝 | M 4 |
| 最大PE连接拧紧力矩 | 1.6 Nm |
| 最大压接面积AWG (PE) | AWG 12 |
| 最小PE连接拧紧力矩 | 1.2 Nm |
| 最小压接面积AWG (PE) | AWG 20 |
| 额定横截面 | 4 mm² |
| BG | 3 |
| 主触点的最大拧紧扭矩 | 0.7 Nm |
| 主触点的最小拧紧扭矩 | 0.5 Nm |
| 产品外形尺寸 | 3 |
| 单股导线最大截面 | 4 mm² |
| 单股导线的最小压接面积 | 0.5 mm² |
| 压接螺钉 | M 3 |
| 导线最大压接面积 AWG | AWG 12 |
| 导线最小压接面积 AWG | AWG 20 |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 最大压接面积 | 4 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最小压接面积 | 0.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 材料 | 铜合金 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 尺寸 PZ0 |
| 螺丝刀大小 (螺钉接线) | SD 0.6 x 3.5 |
| 表面处理 | 经银质钝化处理的 |
| 通道电阻 | ≤3 mΩ |
| 额定连接下的裸线长度 | 12 mm |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_166262) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1848600000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002311 |
| ETIM 7.0 | EC002311 |
| ETIM 8.0 | EC002311 |
| ETIM 9.0 | EC002311 |
| ECLASS 9.0 | 27-44-02-03 |
| ECLASS 9.1 | 27-44-02-03 |
| ECLASS 10.0 | 27-44-02-03 |
| ECLASS 11.0 | 27-44-02-03 |
| ECLASS 12.0 | 27-44-02-03 |
| ECLASS 13.0 | 27-44-02-03 |
| ECLASS 14.0 | 27-44-02-03 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E92202 |
