特性
| 版本 | 1-、3-相主电源的电压测量/显示, 使用 CT, 脉冲输出，, 数字输入/输出，, Modbus RTU, Modbus TCP/IP, 网关 |
| 订货号 | 7760051006 |

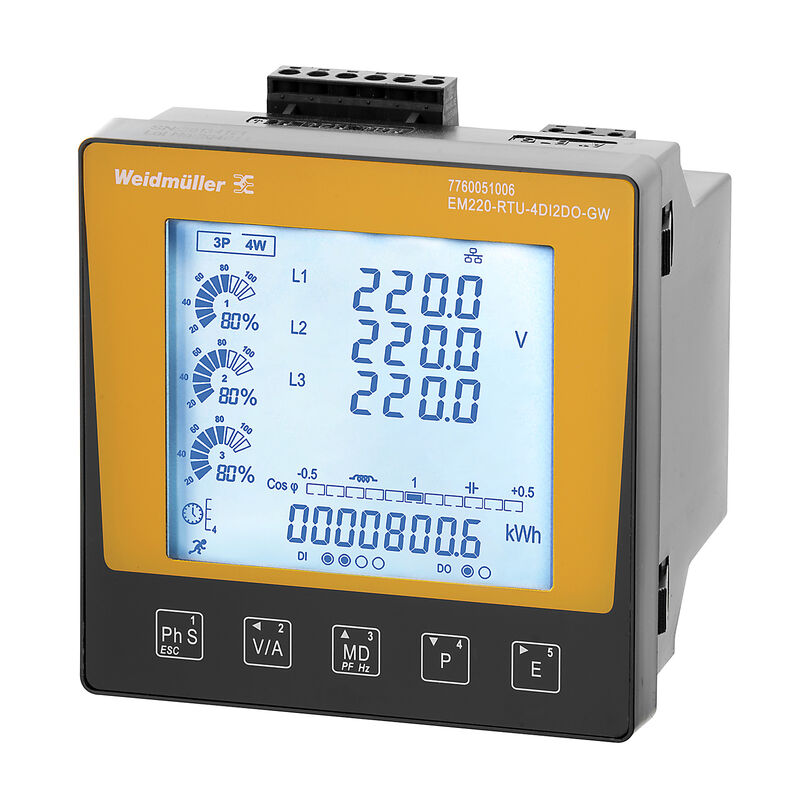

| 类型 | EM220-RTU-4DI2DO-GW |
| GTIN (EAN) | 6944169818226 |
| 数量 | 1 PC |
| 深 | 74 mm |
| 深度 (英寸) | 2.913 inch |
| 高度 | 96 mm |
| 高度 (英寸) | 3.78 inch |
| 宽度 | 96 mm |
| 宽度 (英寸) | 3.78 inch |
| 净重 | 380 g |
| 存储温度 | -40 °C...70 °C |
| 工作温度 | -25 °C...55 °C |
| 湿度 | 0...90 % （无凝结） |
| RoHS 合规状态 | 符合要求 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 外壳基本材料 | 塑料材质 |
| 最大电流 | 5000 A |
| 电流测量的准确性 | 0.5 % |
| 电流测量通道 | 3 |
| 额定电流 | 通过电流互感器 1A/5A |
| 三线系统 | 是 |
| 低电压网络 |
1 phase 2 wire (L + N)
1 phase 2 wire (L1 + L2) 3 phase 3 wire (L1 + L2 + L3) 3 phase 4 wire (L1 + L2 + L3 + N) |
| 四线系统 | 是 |
| 最低频率 | 45 Hz |
| 最高频率 | 65 Hz |
| 测量范围，电压 L-L，AC | 50…600 V |
| 测量范围，电压 L-N，AC | 50…345 V |
| 电压测量的准确性 | 0.5 % |
| 电压类型 | 交流电 |
| 象限 | 4 |
| 奇偶性 |
无
偶数 奇 |
| 结束位 |
1
2 |
| 接口 |
RS485
Ethernet |
| 协议 |
Modbus RTU
Modbus/TCP (Port 502) Modbus-Gateway |
| 数字输出可配置 | 是 |
| 输入类型 |
3 相交流（3P、3P +N）
0-1 A 或 0-5 A 电流互感器的次级侧 |
| 数字输入 | 4 |
| 数字输出 | 2 |
| 温度输入 | 无 |
| 更新间隔注册 | 1 s |
| 软件 | EM 配置工具 |
| 安装方式 | 前面板安装 |
| 显示值 |
电压
当前测量值 视在功率 无功功率 功率因数 频率 导入/导出有功功率需求 总导入/导出有功电能 总导入/导出无功电能 总系统功率需求 |
| 最大电流 | 5000 A |
| 污染等级 | 2 |
| 监控显示 (监控) | LCD |
| 类型 |
1-、3-相主电源的电压测量/显示
使用 CT 脉冲输出， 数字输入/输出， Modbus RTU Modbus TCP/IP 网关 |
| 输入功率系数 | ± 0.01 |
| 防护等级 |
前面板： IP51
IP20 |
| 额定电流 | 通过电流互感器 1A/5A |
| 测量范围，电压 L-N，AC | 50…345 V |
| 测量范围，电压 L-L，AC | 50…600 V |
| 过压等级 | III |
| 供电电压 |
75…270 V AC
100…380 V DC |
| 三线系统 | 是 |
| 四线系统 | 是 |
| 象限 | 4 |
| 取样频率 50/60 Hz | 14.4 kHz |
| 每秒测量结果 | 1 s |
| 电流测量通道 | 3 |
| 电压测量的准确性 | 0.5 % |
| 电流测量的准确性 | 0.5 % |
| 电能测量的准确性 (kWh,....../5 A) |
等级 0.5S (IEC 62053-22)
0.5 类 (IEC 61557-12) |
| 污染等级 | 2 |
| 过压等级 | III |
| 剥线长度 | 8 mm |
| 联接类型 | 螺钉联接 |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 多股软导线的最小压接面积（双线） | 0.5 mm² |
| 多股软导线的最大压接面积（双线） | 2.5 mm² |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_246620) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245592) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760051006) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760051006) |
| 软件 |
[EM configuration tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_224560)
[MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_246625) |
| 用户文档 |
[Manual EM220 English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224563)
[Manual EM configuration tools Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224564) [Manual EM configuration tools English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224565) [Manual EM220 Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_306013) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| 认证 |  |
| ROHS | 一致 |
