FC10 PN/40A S1 B BX
Product image

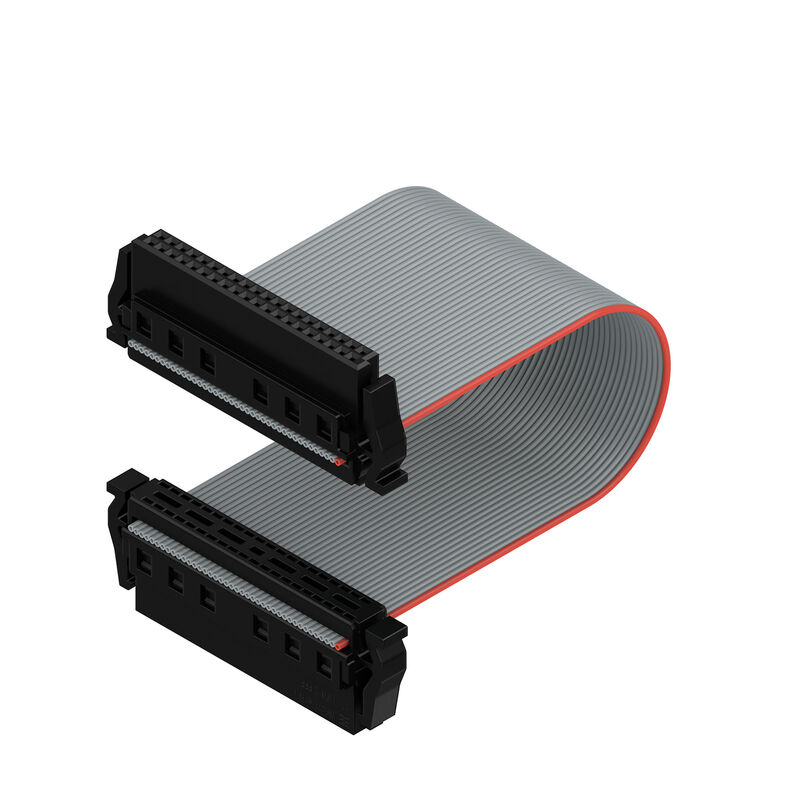

FC10 PN/40A S1 B BX
Product image
FC10 PN/40A S1 B BX
FC10 PN/40A S1 B BX
FC10 PN/40A S1 B BX

FC10 PN/40A S1 B BX

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 40, Box

Produkt ID 2827180000
Download datablad Engineering Support Product Downloads
Anvendte produkter 27
Omologazioni Všeobecné objednací údaje Dimensions and weights Shoda produktu s prostředím System Parameters Material data 결선에 적합한 컨덕터 Jmenovité údaje podle IEC Packing Indicación importante Classificazioni

Omologazioni

ROHS
Conforme

Všeobecné objednací údaje

Version
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 40, Box
Order No.
2827180000
Type
FC10 PN/40A S1 B BX
GTIN (EAN)
4064675363781
Qty.
10 Styk
Product data
IEC: / 1.9 A
UL:
Packaging
Box

Dimensions and weights

Length
12,2 mm
Length (inches)
0,48 inch
Net weight
8 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
No SVHC superiori a 0,1 wt%

System Parameters

Product family
OMNIMATE Signal - Board-to-Board
Type of connection
Raccordement à déplacement d'isolant (IDC)
Wire connection method
Zacisk IDC
Длина кабеля
100 mm
Pitch in mm (P)
1,27 mm
Pitch in inches (P)
0,05 "
Conductor outlet direction
90°/270°
Number of poles
40
Number of rows
2
Pin series quantity
2
Protection degree
IP20
Volume resistance
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0,6 N
Pulling force/pole, max.
0,6 N

Material data

Insulating material
LCP
Colour
grey
Colour chart (similar)
RAL 7035
Insulation resistance
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact base material
Copper alloy
Contact material
Cu-alloy
Contact surface
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-20 °C
Operating temperature, max.
105 °C

결선에 적합한 컨덕터

Wire connection cross section AWG, min.
AWG 30/1, 30/7
Wire connection cross section AWG, max.
AWG 30/1, 30/7

Jmenovité údaje podle IEC

Rated current, min. number of poles (Tu=20°C)
1,9 A
Rated current, max. number of poles (Tu=40°C)
1,65 A
Clearance, min.
0,4 mm
Creepage distance, min.
0,4 mm

Packing

Packaging
Box
VPE length
161 mm
VPE width
85 mm
VPE height
53 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
