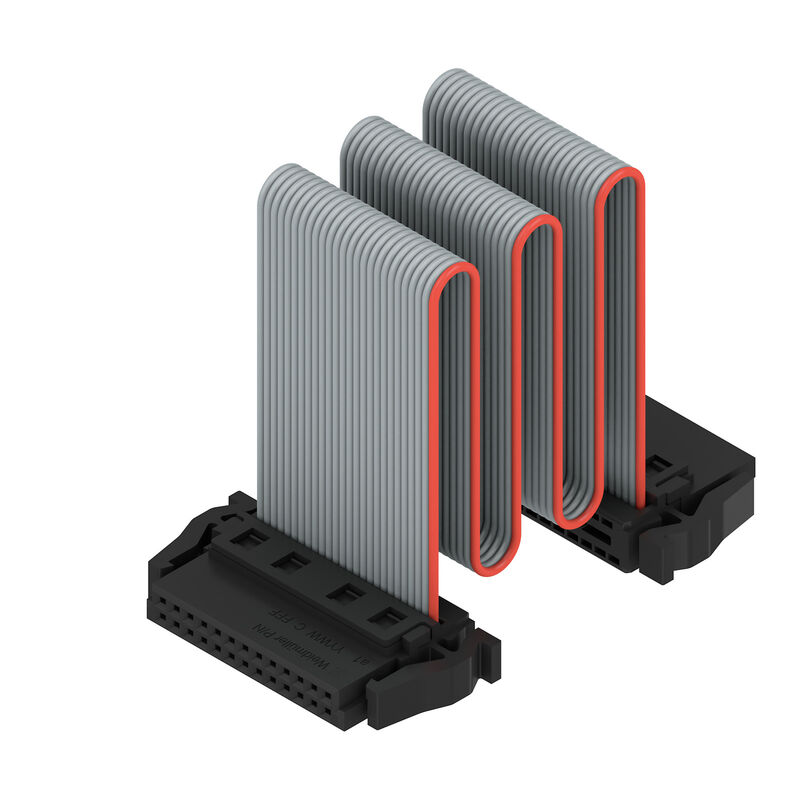

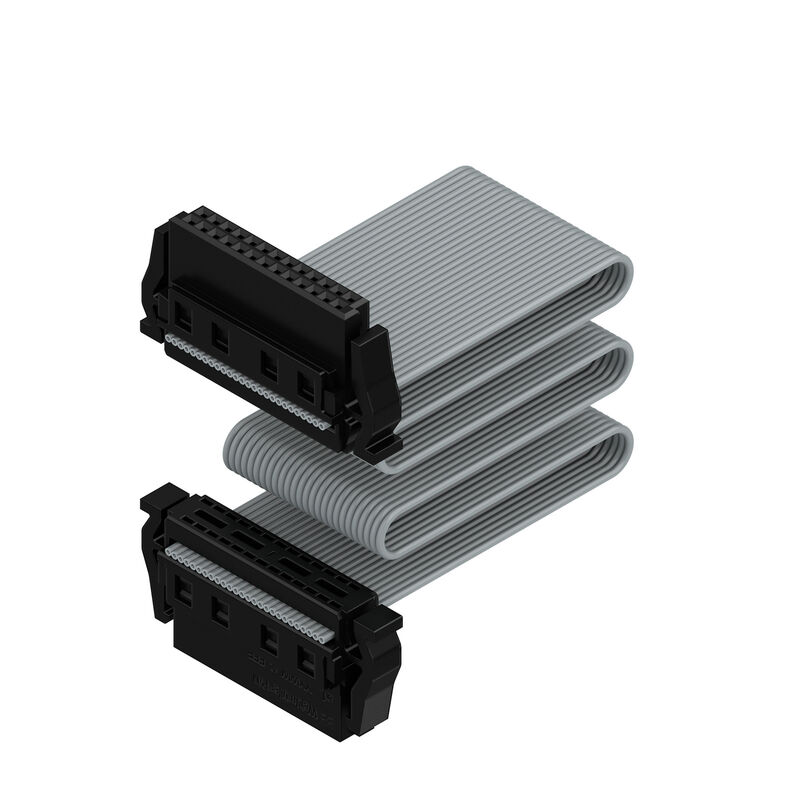

FC50 PN/26A S1 B BX
Obrázek výrobku
FC50 PN/26A S1 B BX
Obrázek výrobku
FC50 PN/26A S1 B BX
FC50 PN/26A S1 B BX
FC50 PN/26A S1 B BX

FC50 PN/26A S1 B BX

PCB plug-in connector, female plug, Pitch in mm (P): 1.27 mm, Number of poles: 26, Box

ID výrobku 2827080000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 27
Approvals General ordering data Rozměry a hmotnosti Environmental Product Compliance System Parameters Werkstoffdaten Провода, подходящие для подключения Rated data acc. to IEC Verpackungen Fontos megjegyzés 분류

Approvals

ROHS
一致

General ordering data

Verze
PCB plug-in connector, female plug, Pitch in mm (P): 1.27 mm, Number of poles: 26, Box
Číslo objednávky
2827080000
Typ
FC50 PN/26A S1 B BX
GTIN (EAN)
4064675363682
Množství
10 ks
Údaje výrobku
IEC: / 1.9 A
UL:
Balení
Box

Rozměry a hmotnosti

Délka
12,2 mm
Délka (v palcích)
0,48 inch
Čistá hmotnost
14,7 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System Parameters

Skupina produktů
OMNIMATE Signal - Board-to-Board
Typ připojení
절연 변위 결선(IDC)
Metoda připojení vodiče
Клемма с соединением путем прорезания изоляции
Délka kabelu
500 mm
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Směr výstupu vodiče
90°/270°
Počet pólů
26
Počet řad
2
Množství řady kolíků
2
Stupeň krytí
IP20
Objemový odpor
<25 mΩ
Plugging cycles
500
Zásuvná síla / pól, max.
0,6 N
Tažná síla / pól, max.
0,6 N

Werkstoffdaten

Izolační materiál
LCP
Barevný
szürke
Barevný graf (podobné)
RAL 7035
Odpor izolace
≥ 20 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Slitina mědi
Materiál kontaktu
Slitina
Povrch kontaktu
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-20 °C
Provozní teplota, max.
105 °C

Провода, подходящие для подключения

Průřez propojení AWG, min.
AWG 30/1, 30/7
Průřez propojení AWG, max.
AWG 30/1, 30/7

Rated data acc. to IEC

Jmenovitý proud, min. počet pólů (Tu=20 °C)
1,9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
1,65 A
Povrchová vzdálenost, min.
0,4 mm
Vzdušná vzdálenost, min.
0,4 mm

Verpackungen

Balení
Box
Délka VPE
145 mm
Šířka VPE
102 mm
Výška VPE
30 mm

Fontos megjegyzés

IPC shoda
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
