特性

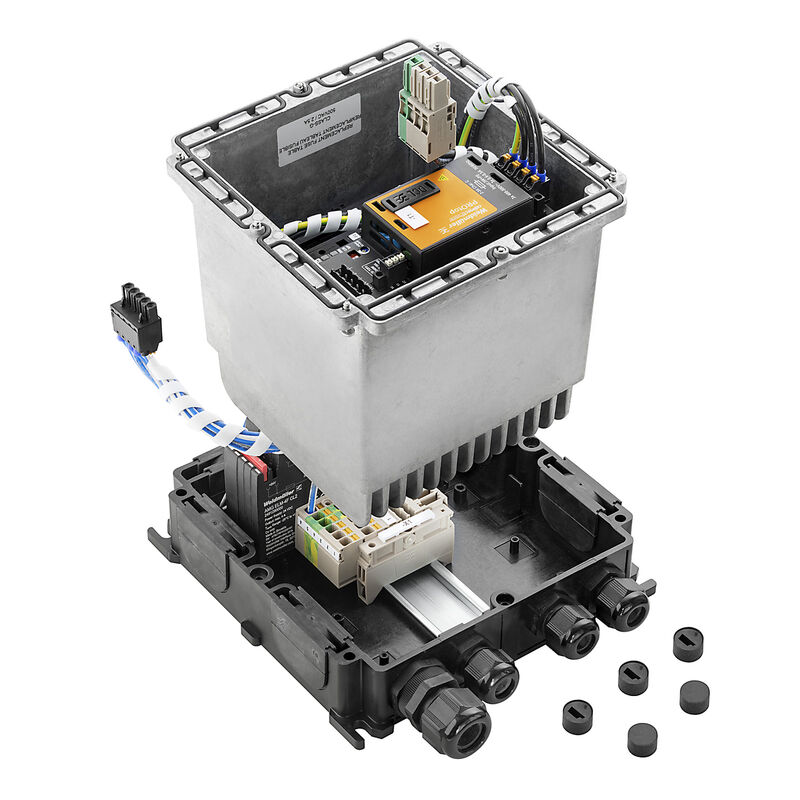

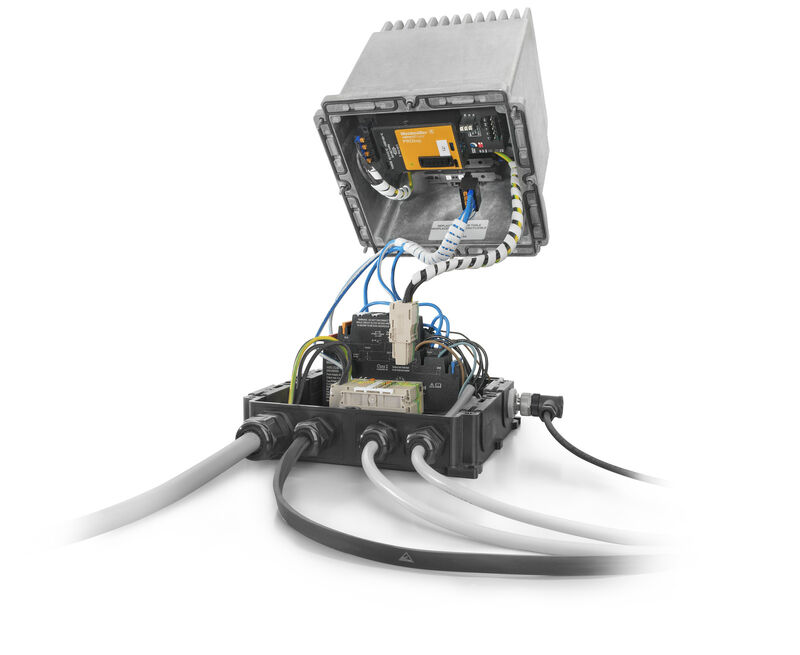

| 版本 | FieldPower® 电源供应单元, IP65, 3 x 4 A NEC Class 2, 24 V, DC, PUSH IN, M12，A-码 |
| 订货号 | 8000050554 |
| 类型 | FP SOL TOP3 24/10 2 001 |
| GTIN (EAN) | 4050118741858 |
| 数量 | 1 PC |
| 深 | 220 mm |
| 深度 (英寸) | 8.661 inch |
| 高度 | 215 mm |
| 高度 (英寸) | 8.465 inch |
| 宽度 | 240 mm |
| 宽度 (英寸) | 9.449 inch |
| 净重 | 5,080 g |
| 存储温度 | -10 °C...60 °C |
| 工作温度 | -20 °C...40 °C |
| 工作温度范围 | -20 °C ... +40 °C (regard derating) Start up ≥ -40 °C |
| 湿度 | 35…85%，相对湿度，无凝结和非冻结 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 7645f3b1-6db9-495d-9e21-ab1d894aff05 |
| AC 输入电压范围 | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| 交流电流损耗 | 0,7 A @ 400 V DC / 0,8 A @ 320 V AC |
| 导线连接方式 | PUSH IN |
| 建议后备熔丝 | 2 - 3 A, Char. C |
| 接线方式 | PUSH IN |
| 浪涌电流 | 最大 10 A |
| 输入熔断器（内置） | 2.5 A 50 kA / 500 V AC (6.3 x 32 mm) |
| 输入电压范围 直流 | 450...800 V DC (max. 500 V DC根据UL508) |
| 过压保护 | 抑制器二极管 |
| 频率范围 交流 | 45…65 Hz |
| 40 °C 下输出电流 | 3 x 3.8 A |
| 动作延时 | 1 s |
| 容性负载 | 4.700 µF |
| 导线连接方式 | PUSH IN |
| 接线方式 | PUSH IN |
| 最大输出电压 | 28.8 V |
| 最小输出电压 | 22.5 V |
| 触发特性 | 参见特性曲线 |
| 输出功率 | 240 W |
| 输出电压 | 24 V |
| 输出电压类型 | DC |
| 输出电压，备注 |
(可使用电位计调节)
调节至 25 V |
| 输出电流 | 3 x 4 A NEC Class 2 |
| 过压保护 | 抑制器二极管 |
| 额定电流可调 | 无 |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 3 x 3.8 A @ 40 °C |
| 安装指导 | 含盖子螺钉 |
| 湿度 | 35…85%，相对湿度，无凝结和非冻结 |
| 短路保护 |
是
intern |
| 过压等级 |
II
III |
| 防护等级 | IP65 |
| 过压等级 |
II
III |
| 接线方式 | PUSH IN |
| 接线方式 | PUSH IN |
| 最大压接面积，AWG/kcmil | 26 |
| 最大压接面积，硬导线 | 2.5 mm² |
| 最大压接面积，软导线 | 2.5 mm² |
| 最小压接面积 AWG/kcmil | 12 |
| 最小压接面积 硬导线 | 0.14 mm² |
| 最小压接面积 软导线 | 0.14 mm² |
| 端子接线回路数量 | 3 x 2 (+ / -) |
| 最大电缆接头压接面积 | 12 mm |
| 最小电缆接头压接面积 | 6 mm |
| 电缆接头材料 | 聚酰胺 6 |
| 电缆螺旋连接, 数量 | 4 |
| AC 输入电压范围 | 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC |
| 交流电流损耗 | 0,7 A @ 400 V DC / 0,8 A @ 320 V AC |
| 建议后备熔丝 | 2 - 3 A, Char. C |
| 输入电压范围 直流 | 450...800 V DC (max. 500 V DC根据UL508) |
| 过压保护 | 抑制器二极管 |
| 频率范围 交流 | 45…65 Hz |
| 浪涌电流 | 最大 10 A |
| 输入熔断器（内置） | 2.5 A 50 kA / 500 V AC (6.3 x 32 mm) |
| 动作延时 | 1 s |
| 容性负载 | 4.700 µF |
| 最大输出电压 | 28.8 V |
| 最小输出电压 | 22.5 V |
| 端子接线回路数量 | 3 x 2 (+ / -) |
| 触发特性 | 参见特性曲线 |
| 输出功率 | 240 W |
| 输出电压 | 24 V |
| 输出电压类型 | DC |
| 输出电压，备注 |
(可使用电位计调节)
调节至 25 V |
| 输出电流 | 3 x 4 A NEC Class 2 |
| 额定电流可调 | 无 |
| 额定输出电压 | 24 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 3 x 3.8 A @ 40 °C |
| 连接数据 - 端子条 |
|
| 认证/证书/一致性声明 |
[UL Certificate FieldPower® industrial control panel](https://mdcop.weidmueller.com/mediadelivery/asset/900_253602)
[CE Declaration of Conformity Fieldpower® PROtop and maxGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_245213) |
| 用户文档 | [Manual FieldPower® PROtop and maxGUARD size 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_252879) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| ECLASS 14.0 | 27-04-07-01 |
| 认证 |    |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E223801 |
